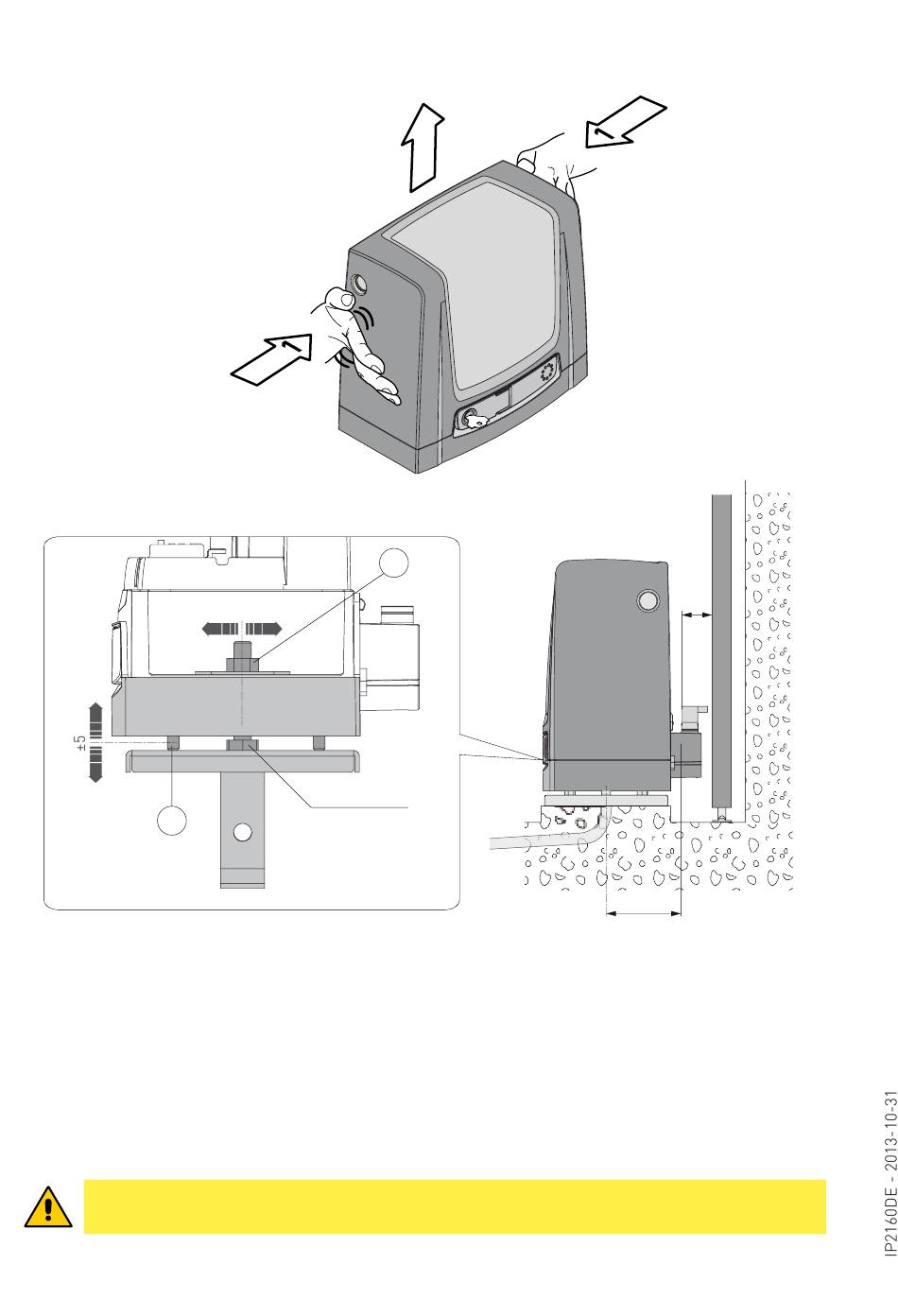

7.3 Installation des Getriebemotors
A
-
Den Getriebemotor entriegeln (siehe GEBRAUCHSANWEISUNG). Die vordere Schraube aus-
schrauben und durch seitlichen Druck das Gehäuse entfernen.
-
Den Getriebemotor auf der Grundplatte positionieren.
-
Den Getriebemotor einstellen: horizontal, indem man ihn auf den Ösen der Motorbasis gleiten
lässt und vertikal mit den vier Nivellierungsschrauben [A].
ANMERKUNG: bei der vertikalen Einstellung den Getriebemotor leicht gegenüber der Grund-
platte angehoben halten, um die Befestigung der Zahnstange und eventuelle zukünftige
Einstellungen zu gestatten.
-
Nach Beendigung der Einstellungen den Getriebemotor mit den Schrauben [B] arretieren.
ACHTUNG: Der Getriebemotor muss entsprechend angehoben werden, um eine Über-
schwemmung zu vermeiden.
-15 +10
M12-low type
2
B
M12
10
X
105
