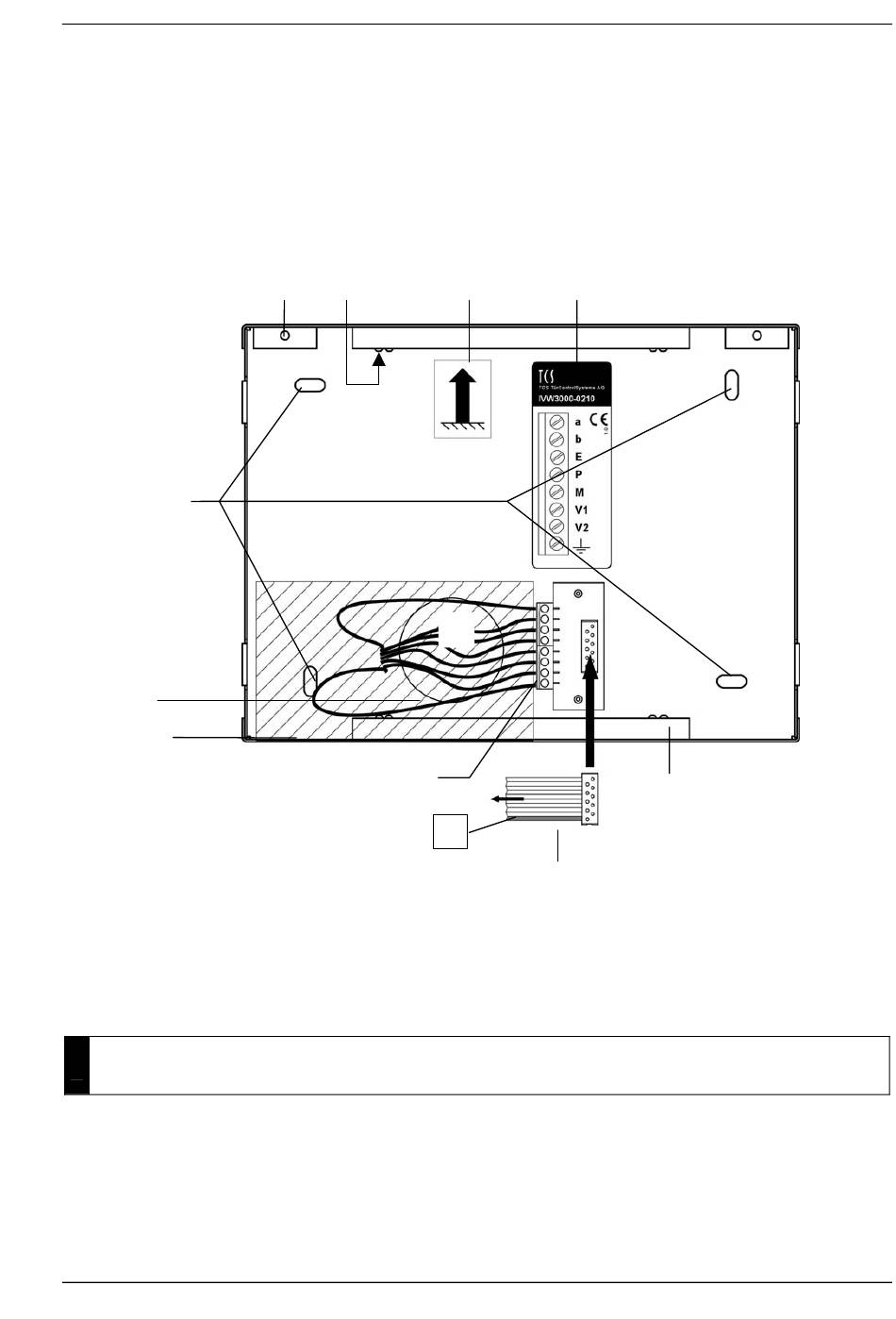

1 Befestigen UP-Kasten

• Führen Sie die Leitungen durch die Kabeldurchführung ein.
• Befestigen Sie den UP-Kasten mit geeigneten Schrauben in der Wand oder in der
Hohlwand. Achten Sie auf die richtige Lage: Der Pfeil muss nach oben zeigen!
• Das Profil der Außenstation sollte mit dem Untergrund bündig abschließen.
Führungsboh-
rungen (2 Stück)
Befestigungs-
bohrungen
Kabeldurch-
führung
Kabelraum
(Höhe ca. 10 mm)
2 Anschließen der Leitungen
Verwenden Sie den mitgelieferten kleinen Schraubendreher zum Anschließen der Lei-
!
tungen, um das Gerät nicht zu beschädigen.
• Isolieren Sie die Leitungsenden ab.
• Schließen Sie die Leitungen gemäß Anschlussschema an (siehe auch Beschriftung auf
dem Typenschild).
TCS TürControlSysteme AG • Geschwister-Scholl-Str. 7 • D-39307 Genthin
Tel.: 03933/879910 • FAX: 03933/879911 • www.tcs-germany.de
Flügelmuttern
(4 Stück)
1
Steckverbinder-Buchse
9
Orientie-
rungspfeil
Typenschild
2
3
!
Anschlusskabel von der
Frontplatten-Einheit
Technische Änderungen vorbehalten.
PI_IVW3010_Art0017378_2v0.doc
03/2008
UP-Kasten
Auflagebleche (2 Stück)
