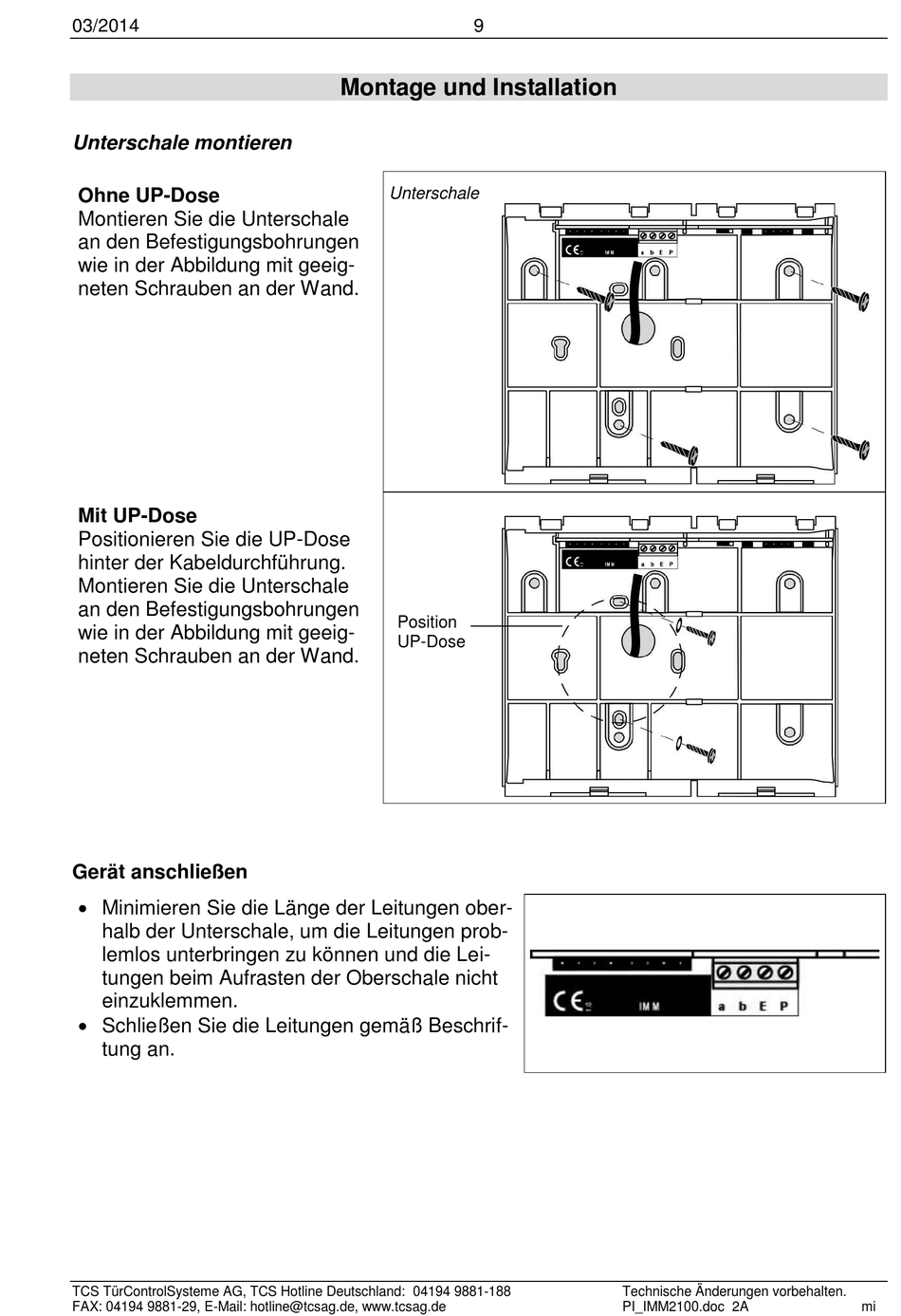

Unterschale montieren
Ohne UP-Dose
Montieren Sie die Unterschale
an den Befestigungsbohrungen
wie in der Abbildung mit geeig-
neten Schrauben an der Wand.
Mit UP-Dose
Positionieren Sie die UP-Dose
hinter der Kabeldurchführung.
Montieren Sie die Unterschale
an den Befestigungsbohrungen
wie in der Abbildung mit geeig-
neten Schrauben an der Wand.
Gerät anschließen
Minimieren Sie die Länge der Leitungen ober-
halb der Unterschale, um die Leitungen prob-
lemlos unterbringen zu können und die Lei-
tungen beim Aufrasten der Oberschale nicht
einzuklemmen.
Schließen Sie die Leitungen gemäß Beschrif-
tung an.
