Achtung!
!
Die Video-Innenstationen dürfen nur spannungslos montiert und demontiert werden!

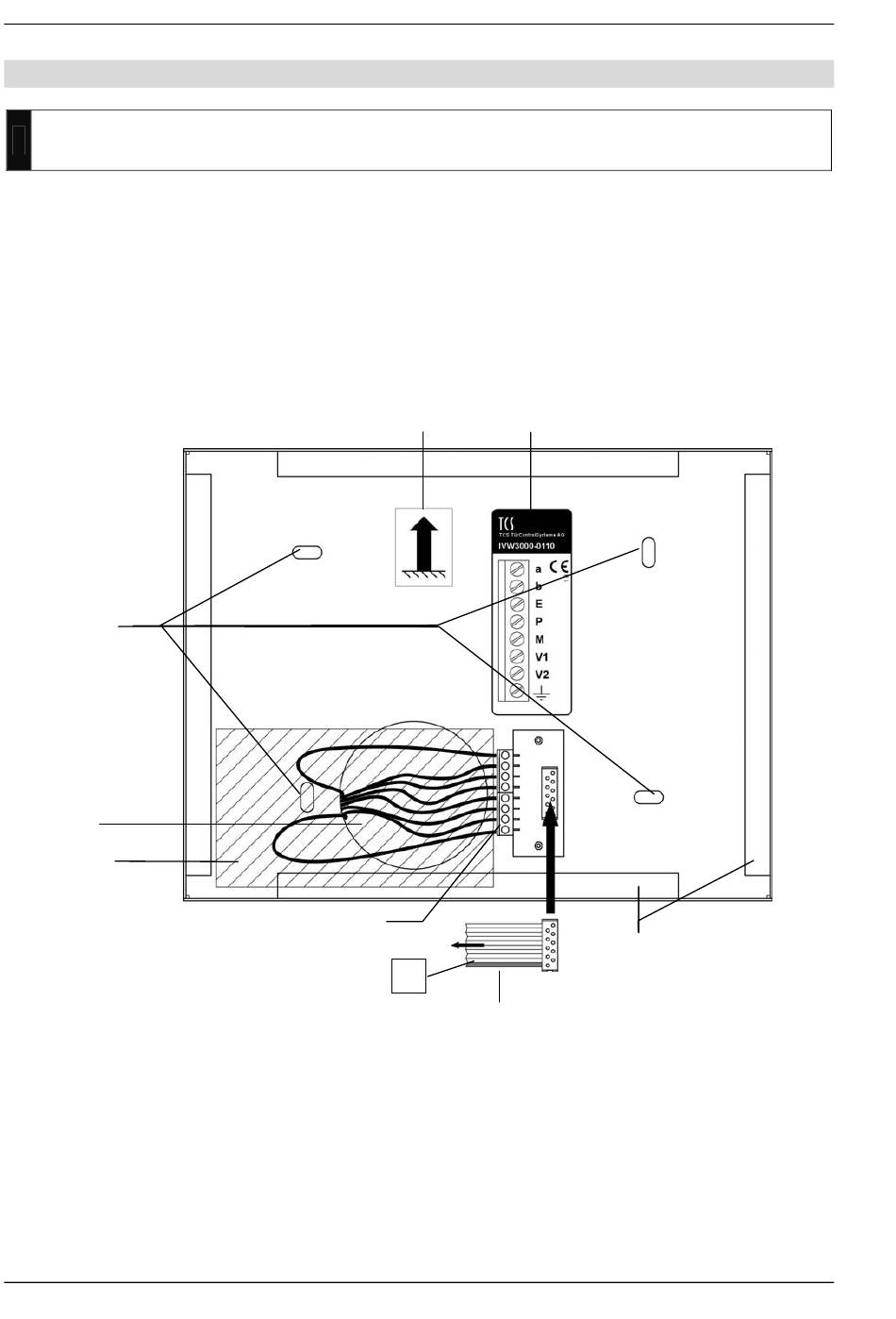

1 Befestigen AP-Kasten

• Führen Sie die Leitungen durch die Kabeldurchführung ein.
• Befestigen Sie den AP-Kasten mit geeigneten Schrauben an der Wand.
Achten Sie auf die richtige Lage: Der Pfeil muss nach oben zeigen!
Befestigungs-
bohrungen
Kabeldurch-
führung
Kabelraum
(Höhe ca. 10 mm)
TCS TürControlSysteme AG • Geschwister-Scholl-Str. 7 • D-39307 Genthin
Tel.: 03933/879910 • FAX: 03933/879911 • www.tcs-germany.de

Montage und Installation

1
2
Steckverbinder-Buchse
8
Orientie-
rungspfeil
Typenschild
!
Anschlusskabel von der
Frontplatten-Einheit
Technische Änderungen vorbehalten.
PI_IVW3010_Art0017378_2v0.doc
AP-Kasten
3
Auflagebleche (4 Stück)
