Gerätedemontage; Ap-Geräte; Up-Geräte - TCS IVW3010 Produktinformation

Gerätedemontage
AP-Geräte
• Fassen Sie die Frontplatten-Einheit mit zwei Händen fest an.
• Ziehen Sie sie von der Wand ab.

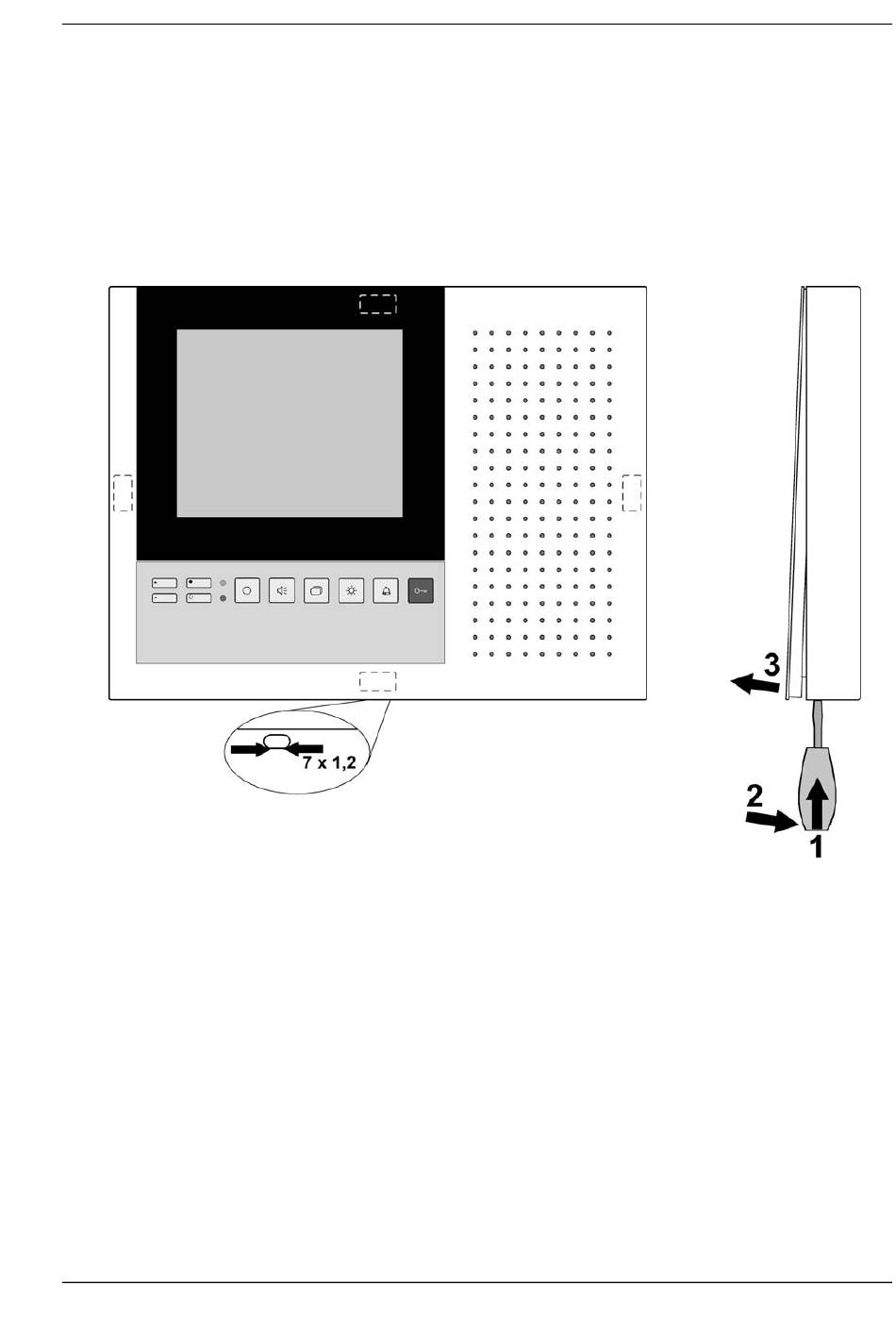

UP-Geräte
• An der Unterseite des Gerätes befindet sich eine ovale Entriegelungsöffnung. Führen
Sie einen kurzen Schraubendreher mit ca. 7 mm Breite in diese Öffnung ein (1).
• Halten Sie die Frontplatten-Einheit mit der freien Hand fest.
• Drücken die den Schraubendrehergriff leicht in Richtung Wand (2).
• Die Frontplatten-Einheit lässt sich jetzt leicht entfernen (3).
