Video-Innenstation
Unterschale montieren
Achtung! Die Video-Innenstationen dürfen nur spannungslos montiert und demontiert
!
werden!
Achten Sie bei der Montage der Unterschale auf unebenen Untergründen darauf, dass
die Schrauben nicht zu fest angezogen werden. Ein zu festes Anziehen der Schrauben
!
hätte eine Verformung der Unterschale zur Folge. Die Oberschalen könnten sich mög-
licherweise nicht mehr aufrasten lassen oder der sichere Kontakt zwischen Ober- und
Unterschale könnte beeinträchtigt werden.
Montagehöhe
Für einen optimalen Betrachtungswinkel empfeh-
len wir eine Montagehöhe von 1,60 m (Geräte-
Oberkante über dem Fußboden).
Montage mit UP-Dose
Positionieren Sie die UP-Dose so, dass diese
hinter der Kabeldurchführung liegt.
Montieren Sie die Unterschale an den Befesti-
gungsbohrungen gemäß Abbildung mit geeig-
neten Schrauben an der UP-Dose (A) oder an
der Wand (B).
Leitungen anschließen
1. Minimieren Sie die Länge der Leitungen ober-
halb der Unterschale, um die Leitungen prob-
lemlos unterbringen zu können und die Leitun-
gen beim Aufrasten der Oberschale nicht einzu-
klemmen.
2. Schließen Sie die Leitungen gemäß Beschrif-
tung in der Unterschale an der Steckklemme an.
(Klemme kann dazu aus der Führung entnom-
men werden.)
3. Legen Sie die Leitungen entlang des dafür vor-
gesehenen Bereiches.
4. Achten Sie darauf, dass sich kein unisolierter
oder nicht angeschlossener Draht (z. B. Kabel-
schirm) im Kabelraum befindet, weil dadurch ein
Kurzschluss verursacht werden könnte.
TCS TürControlSysteme AG, TCS Hotline Deutschland: 0 41 94/ 9 88 11 88
FAX: 0 41 94/ 9 88 129
Mail: hotline@tcsag.de
14
Unterschale
Position
UP-Dose

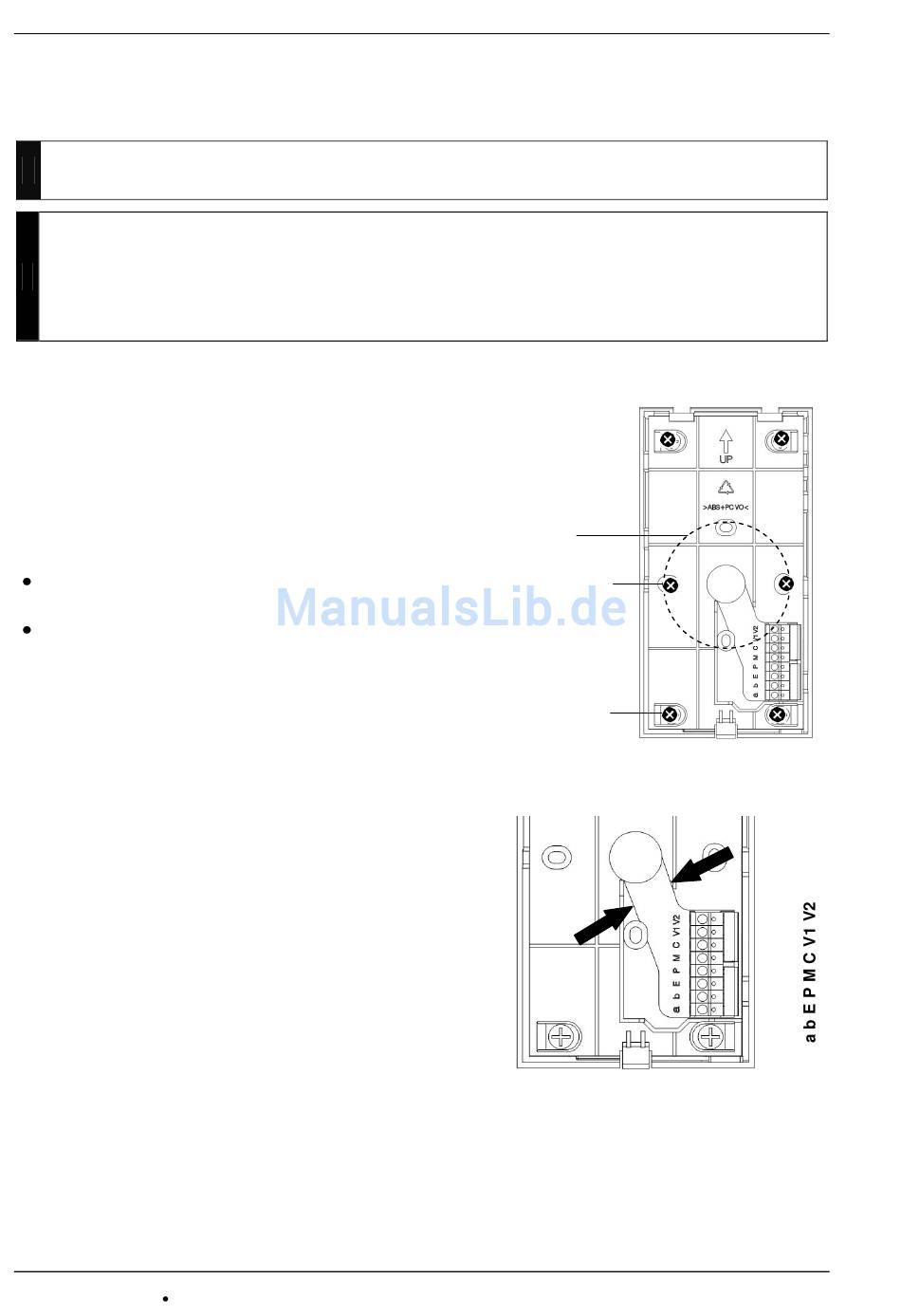

A Auf UP-Dose:
2 Befestigungs-
schrauben
B Wandbefesti-
gung: 4 Befesti-
gungsschrauben
