10/2016

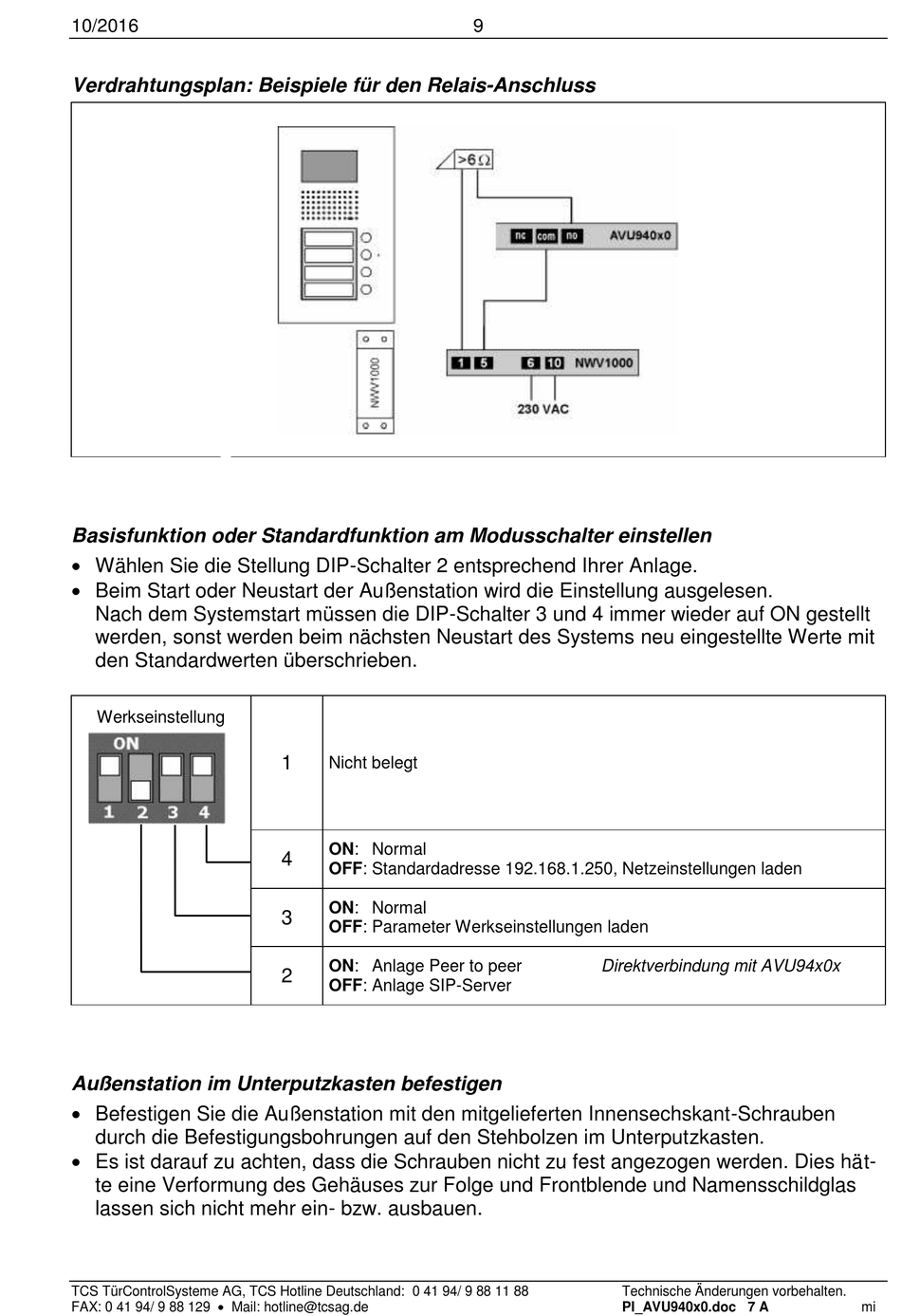

Verdrahtungsplan: Beispiele für den Relais-Anschluss
Basisfunktion oder Standardfunktion am Modusschalter einstellen
Wählen Sie die Stellung DIP-Schalter 2 entsprechend Ihrer Anlage.
Beim Start oder Neustart der Außenstation wird die Einstellung ausgelesen.
Nach dem Systemstart müssen die DIP-Schalter 3 und 4 immer wieder auf ON gestellt
werden, sonst werden beim nächsten Neustart des Systems neu eingestellte Werte mit
den Standardwerten überschrieben.
Werkseinstellung
Außenstation im Unterputzkasten befestigen
Befestigen Sie die Außenstation mit den mitgelieferten Innensechskant-Schrauben
durch die Befestigungsbohrungen auf den Stehbolzen im Unterputzkasten.
Es ist darauf zu achten, dass die Schrauben nicht zu fest angezogen werden. Dies hät-
te eine Verformung des Gehäuses zur Folge und Frontblende und Namensschildglas
lassen sich nicht mehr ein- bzw. ausbauen.
TCS TürControlSysteme AG, TCS Hotline Deutschland: 0 41 94/ 9 88 11 88
FAX: 0 41 94/ 9 88 129 Mail: hotline@tcsag.de
1
Nicht belegt
ON: Normal
4
OFF: Standardadresse 192.168.1.250, Netzeinstellungen laden
ON: Normal
3
OFF: Parameter Werkseinstellungen laden
ON: Anlage Peer to peer
2
OFF: Anlage SIP-Server
9
Direktverbindung mit AVU94x0x
Technische Änderungen vorbehalten.
PI_AVU940x0.doc 7 A
