TCS TASTA IVW5110-0145 Bedienungsanleitung

LED ANZEIGEN
grüne LED leuchtet
eingehender Tür- oder Internruf > aktive Sprechver-
bindung
grüne LED blinkt 3-mal
belegter Sprachkanal, das Türöffnen ist trotzdem
möglich
rote LED leuchtet
Der Rufton ist deaktiviert, eingehende Tür- oder Internru-
fe werden nicht akustisch signalisiert.
blaue LED leuchtet
Die Tür ist geöffnet.
grüne, rote und blaue LED leuchten alle
BEDIENUNGSANLEITUNG Die Rutonauswahl ist aktiviert.
Serie TASTA grüne, rote und blaue LED blitzen alle
Video-Innenstation zum Freisprechen Fehleranzeige > Ein Fehlerton ertönt einmalig. Das
IVW5110-0145 Gerät ist nicht betriebsbereit. Fehlerbehebung durch
IVW5111-0145 Ihre Elektrofachkraft.
Deutsch / Englisch Ambientenbeleuchtung leuchtet
manuell deaktivierbar und aktivierbar (Werkseinstel-
lung > EIN)
Ambientenbeleuchtung blinkt
Anzeige des Tür- oder Internrufs, durch die Elektro-
fachkraft deaktivierbar.

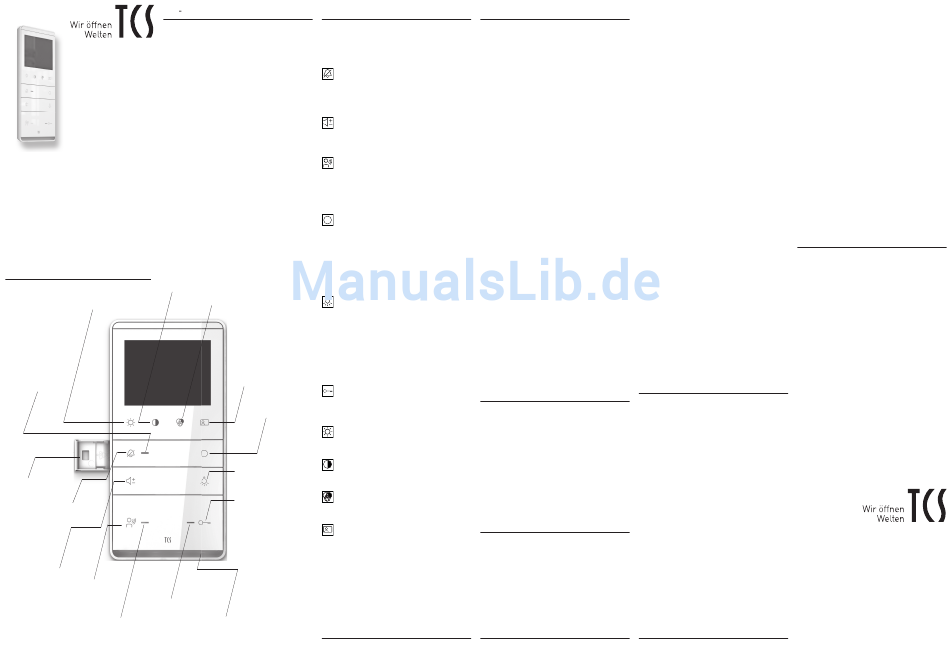

GERÄTEÜBERSICHT
Kontrast
Helligkeit
rote LED
Smart Slot
RUF-AUS-Taste
Lautstärketaste
Sprechentaste
blaue LED
grüne LED
BEDIENELEMENTE
Smart Slot
Schnittstelle für zusätzliche Funktionserweiterungen
(z.B. Funkgong). Sprechen Sie mit Ihrem Elektro-
fachmann.
Ruf-AUS-Taste
> Rufton abschalten
> 8 Sekunden lang drücken: Ruftonauswahl einleiten/
beenden
Lautstärketaste
> Ruftonlautstärke in 4 Stufen einstellbar
> Gesprächslautstärke in 4 Stufen einstellbar
Sprechentaste
> Gespräch annehmen und beenden
> 2 Sekunden lang drücken, um Wechselsprechen
zu (de-)aktivieren
> Ruftonauswahl für Türruf 2
Funktionstaste*
> Wählen Sie aus folgenden Funktionen, die Sie über
die Funktionstaste auslösen können:
• Steuerfunktion (z.B. Tor öffnen) auslösen
• Türöffnerautomatik aktivieren
• Rufumleitung an eine zweite Innenstation
• Internruf, Rufen einer zweiten Innenstation
> Ruftonauswahl für Internruf
Farbesättigung
Lichtschaltstaste
> z.B. um das Flurlicht einzuschalten
> 4 Sekunden lang drücken, um Ambientenbleuchtung
zu de- oder aktivieren
> folgende Funktionen können über die Lichtschalt-
taste alternativ ausgelöst werden:
• Steuerfunktion (z.B. Tor zum Hof öffnen) auslösen
• Ruf einer zweiten Innenstation
> Ruftonauswahl für Etagenruf
Bildtaste
Türöffnertaste
> Tür öffnen
> Ruftonauswahl für Türruf 1
Funktionstaste
Helligkeit
> Helligkeit in 8 Stufen einstellbar
Kontrast
Lichtschaltstaste
> Kontrast in 8 Stufen einstellbar
Türöffnertstaste
Farbsättigung
> Farbsättigung in 8 Stufen einstellbar
Bildtaste
> Videobild der Außenstation einschalten
> zwischen verschiedenen Videoquellen wechseln
Ambientenbeleuchtung
* Diese alternativen Einstellungen werden von Ihrem
Elektrofachmann vorgenommen.
BEDIENUNG
Türruf und Internruf annehmen Ruftonlautstärke
Ein Rufton und das Leuchten der grünen LED signali- Die Ruftonlautstärke ist in 4 Stufen veränderbar. Es
sieren einen Ruf. Drücken Sie kurz die Sprechentaste, darf keine Sprechverbindung bestehen. Drücken Sie
um das Gespräch anzunehmen. Dritte können das wiederholt die Lautstärketaste. Der Rufton wird in
Gespräch nicht mithören. Drücken Sie erneut kurz aktueller Ruftonlautstärke wiedergegeben.
die Sprechentaste, um das Gespräch zu beenden.
Drücken Sie alternativ die Türöffnertaste, der Tür- Rufton auswählen
öffner wird ausgelöst und das Gespräch wird nach 4 Für Etagenruf, Internruf und den Türruf von zwei
Sekunden beendet. Eine automatische Gesprächs- Außenstationen können Sie verschiedene Ruftöne
abschaltung erfolgt nach 2 Minuten. Beeinträchtigen auswählen.
Hintergrundgeräusche das Gespräch, drücken Sie nach
der Gesprächsannahme die Sprechentaste länger als Ruftonauswahl aktivieren:
2 Sekunden, um die Funktion Wechselsprechen zu Halten Sie die Ruf-AUS-Taste für 8 Sekunden
aktivieren. Halten Sie die Sprechentaste gedrückt, gedrückt, wenn keine Sprechverbindung besteht.
um zu sprechen und lassen Sie die Sprechentaste Ein Bestätigigungston ist zu hören und alle LEDs
los, um Ihren Gesprächspartner zu hören. leuchten. Die Ruftonauswahl ist aktiviert...
Tür öffnen Rufton Etagentür
Drücken Sie kurz die Türöffnertaste, um die Tür zu ...Drücken Sie wiederholt die Lichtschalttaste zum
öffnen. Die blaue LED leuchtet. Das Gespräch wird Auswählen der Ruftöne. Der zuletzt ausgewählte
nach 4 Sekunden automatisch beendet. Rufton ist jetzt gespeichert.
Rufton abschalten
Rufton Internruf
Drücken Sie kurz die Ruf-AUS-Taste. Der Rufton ist ...Drücken Sie wiederholt die Funktionstaste, bis der
deaktiviert und die rote LED leuchtet. Bei einem ein- gewünschte Rufton ertönt. Der zuletzt ausgewählte
gehenden Ruf ertönt kein akustisches Signal. Drücken Rufton ist jetzt gespeichert.
Sie die Ruf-AUS-Taste erneut. Der Rufton ist wieder
aktiviert und die rote LED leuchtet nicht. Rufton Außenstation Türruf 1
...Drücken Sie wiederholt die Türöffnertaste zum
Licht einschalten
Auswählen der Ruftöne. Der zuletzt ausgewählte
Bei einem eingehenden Türruf oder einer bestehenden Rufton ist jetzt gespeichert.
Sprechverbindung können Sie das Licht (z.B. Treppen-
licht) einschalten. Drücken Sie kurz die Lichttaste. Rufton Außenstation Türruf 2
Das Licht wird eingeschaltet. ...Drücken Sie wiederholt die Sprechentaste zum
Auswählen der Ruftöne. Der zuletzt ausgewählte
Zusätzliche Funktion auslösen mit der Funktionstaste Rufton ist jetzt gespeichert.
Drücken Sie die Funktionstaste, um mittels Steuer-
funktion eine zusätzliche Schaltfunktion auszulösen. Ruftonauswahl beenden
Drücken Sie einmal kurz die Ruf-AUS-Taste. Ein
Bild schalten Bestätigungston ist zu hören und die LEDs leuchten
Drücken Sie kurz die Bildtaste, um das Bild der Au- nicht mehr. Die Ruftonauswahl ist jetzt beendet.
ßenstation auf dem Display anzuzeigen. Drücken Sie Wird für 8 Sekunden keine Taste mehr gedrückt,
erneut die Bildtaste, um zwischen verschiedenen beendet das Gerät die Ruftonauswahl automatisch.
Videoquellen zu wechseln.
KONFIGURIERBARE EINSTELLUNGEN
EXTERNER BILDSPEICHER*
Ambientenbeleuchtung
Bilder (oder Bilderfolgen) können mit dem externen Halten Sie die Lichtschalttaste für 4 Sekunden
Bildspeicher FVM1000 gespeichert werden. Die Anzahl gedrückt. Die Ambientenbeleuchtung ist aktiviert
der Bilder pro FVM1000 ist auf 512 begrenzt. Das und leuchtet blau. Drücken Sie die Lichtschalttaste
jeweils älteste Bild wird überschrieben. erneut für 4 Sekunden. Die Ambientenbeleuchtung
ist deaktiviert, sofern diese Funktion von Ihrem Elek-
gespeicherte Bilder ansehen trofachmann nicht gesperrt wurde.
Drücken Sie die Bildtaste, um das Bild direkt anzu-
zeigen. Drücken Sie die Funktionstaste, um durch Internruf empfangen
alle neu aufgezeichneten Bilder zu blättern. Der Internrufton ist zu hören und die grüne LED
leuchtet. Drücken Sie kurz die Sprechentaste, um
gespeicherte Bilder löschen
den Internruf anzunehmen.
Drücken Sie die Bildtaste. Das Bild wird gelöscht. Es
wird das davor gespeicherte Bild angezeigt. Steuerfunktion für Zusatzfunktionen*
Wenn die Steuerfunktion konfiguriert wurde, können
BENUTZEREINSTELLUNGEN
Sie diese mit der Funktionstaste auslösen (Liefer-
zustand).
Gesprächslautstärke
Internruf*
Die Gesprächslautstärke ist während einer beste-
henden Sprechverbindung in 4 Stufen veränderbar. Sie können eine weitere Innenstation rufen. Drücken
Drücken Sie wiederholt die Lautstärketaste bis Sie die Sie kurz die Funktions- und/oder Lichtschalttas-
gewünschte Gesprächslautstärke eingestellt haben. te. Ein Bestätigungston ist zu hören, wenn der Ruf
sein Rufziel erreicht hat. Wird das Gespräch am
gerufenen Gerät angenommen, wird eine Sprech-
verbindung aufgebaut. Es kann ein Internruf auf die
Funktions- und ein Internruf auf die Lichtschalttaste
konfiguriert werden.
* Externer Bildspeicher FVM1000 ist nicht im Lieferum- * Diese Einstellungen werden von Ihrem Elektrofachmann
fang enthalten. vorgenommen.
Parallelruf*
Bei einem eingehenden Tür-, Etagen- oder Internruf
klingelt eine zweite Innenstation mit. Ein Rufton ist
an beiden Innenstationen zu hören.
Rufumleitung*
Ein ankommender Ruf wird an eine zweite Innenstation
weitergeleitet. Drücken Sie kurz die Funktionstaste.
Die rote LED blinkt. Die Rufumleitung ist aktiviert.
Drücken Sie erneut kurz die Funktionstaste. Die
rote LED erlischt. Die Rufumleitung ist deaktiviert.
Etagentüröffnerfunktion*
Wird der Etagenruf an der Etagentür betätigt, können
Sie innerhalb von 30 Sekunden durch Drücken der
Türöffnertaste die Etagentür anstelle der Haustür
öffnen.
Türöffnerautomatik*
Ein ankommender Türruf bewirkt unmittelbar das Öff-
nen der Tür, wenn diese Funktion aktiviert ist. Drücken
Sie kurz die Funktionstaste. Die rote LED blinkt. Die
Türöffnerautomatik ist aktiviert. Drücken Sie erneut
kurz die Funktionstaste. Die rote LED erlischt. Die
Türöffnerautomatik ist deaktiviert.
HINWEISE
Gewährleistung
Wir bieten eine vereinfachte Abwicklung von Gewähr-
leistungsfällen an. Unsere Verkaufs- und Lieferbedin-
gungen finden Sie unter www.tcsag.de und in unserem
aktuellen Katalog. Wenden Sie sich direkt an Ihren
Elektrofachmann.
Service
Die Gewährleistung erfolgt entsprechend den gesetz-
lichen Bestimmungen. Der Austausch des Gerätes im
Fehlerfall muss durch Ihren Elektrofachmann erfolgen.
Reinigen
Reinigen Sie das Türtelefon mit einem trockenen oder
angefeuchteten Tuch. Stärkere Verschmutzungen
entfernen Sie mit Haushalts-Kunststoffreiniger. Ver-
meiden Sie das Eindringen von Wasser in das Gerät!
Verwenden Sie keine aggressiven Reinigungsmittel!
Entsorgung
Das Gerät ist getrennt vom Hausmüll zu entsorgen.
Die verwendeten Materialien sind recyclebar. Bitte
leisten Sie einen Beitrag zum Schutz unserer Umwelt
und entsorgen Sie das Gerät über eine Sammelstelle
für Elektronikschrott.
HOTLINE
Telefon 04194 9881-188
E-Mail hotline@tcsag.de
TCS TürControlSysteme AG
Geschwister-Scholl-Straße 7
D-39307 Genthin
TCS Österreich GmbH
Gewerbepark 21
A-2821 Lanzenkirchen
Ausgabe: 05/2017, technische Änderungen vorbehalten,
BA_IVW5110-0145, Version 1A,
www.tcsag.de
