Inbetriebnahme; Konfigurieren Des Gerätes; Abschlusswiderstand Für 2-Draht-Videobetrieb - TCS IVW3010 Produktinformation

Erst die Anlage vollständig installieren, dann an Spannung anschließen!
• V1 und V2 dürfen nicht – auch nicht kurzzeitig – mit P-, M-, a- oder b-Ader verbun-
!
den werden. Ein Verbinden würde das Gerät zerstören.
• Beim Anschluss der Video-Adern V1 (+) und V2 (-) ist auf die Polung zu achten.
Sollte nach der Inbetriebnahme ein verzerrtes Bild zu sehen sein, schalten Sie das
Gerät ab und tauschen Sie die Adern für das Videosignal.

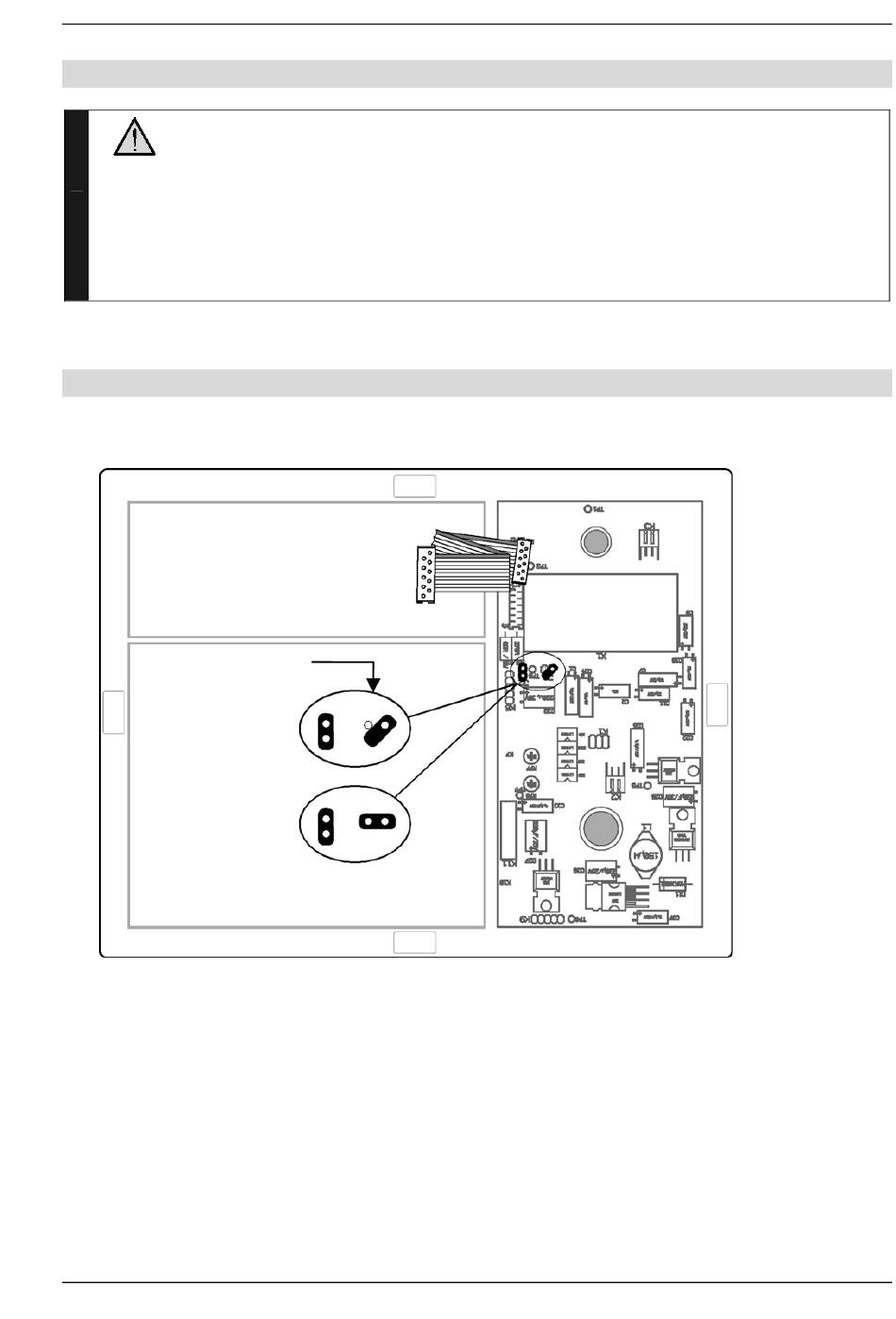

Abschlusswiderstand für 2-Draht-Videobetrieb
Abschlusswiderstand
Lieferzustand:
nicht gesteckt
gesteckt
Frontplatten-Einheit, Innenseite
• Öffnen Sie das Gerät. Siehe Montage und Installation.
• Abschlusswiderstand nicht gesteckt *(diagonal, auf einen Kontakt gesteckt): Video-
Innenstation wird nicht als letztes Gerät am Ende eines TCS:BUS-Videostranges in-
stalliert,
Abschlusswiderstand gesteckt (waagerecht, auf beide Kontakte gesteckt), Video-
Innenstation wird als letztes Gerät am Ende eines TCS:BUS-Videostranges installiert.
• Schließen Sie das Gerät.
* Steckbrücke / Widerstand nicht gesteckt:
Damit ein Gerät umgerüstet werden kann, werden die Steckbrücken aufbewahrt, indem sie jeweils auf nur einen der
Kontaktstifte aufgesteckt sind.
