5.6 Anlage mit zwei Mischerkreisen, witterungs-
geführt geregelt, Brauchwasser erwärmung mittels
Boilerladepumpe

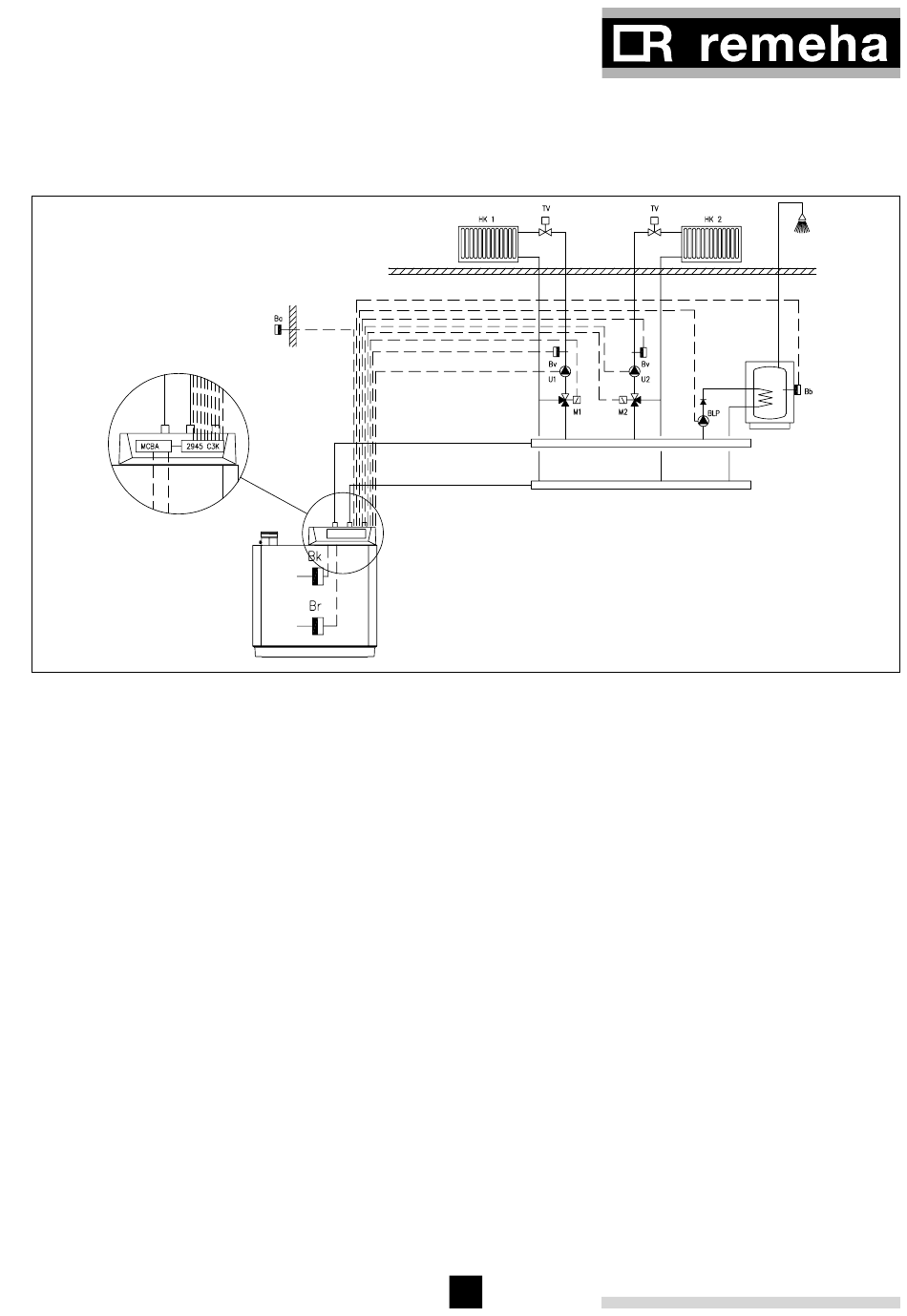

Bild 05 Reglervariante rematic
00.21H.HS.00004
Legende:
Ba = Aussenfühler
Bb = Boilerfühler
Bk* = Kesselfühler
Br* = Rücklauffühler
Bv = Vorlauffühler Mischerkreis
BLP = Boilerladepumpe
HK1 = Mischerkreis 1
HK2 = Mischerkreis 2
M 1 = Mischer für Mischerkreis 1
M 2 = Mischer für Mischerkreis 2
MCBA = Kesselautomat
2945 C3K = rematic
TV = Thermostatventil
U1 = Umwälzpumpe Mischerkreis 1
U2 = Umwälzpumpe Mischerkreis 2
* Kesselintern
®
Set G 210
®
- Regler
Zwei gemischte Heizkreise, Radiatoren mit
Thermostatventilen oder Fussbodenheizung.
Heizkreiserweiterung mittels Reglerset rematic
Kessel gleitend nach der Aussentemperatur vorgeregelt.
Bei Wärmeanforderung wird der Brenner eingeschaltet,
je nach Wärmeabnahme wird der Kessel zwischen
Vollast und Teillast modulieren.
Die Thermostatventile übernehmen die
Raumtemperaturregelung (bei Radiatoren). Die
Temperatur in den Mischerkreisen wird nach am
rematic ® -Regler separat einstellbaren Heizkurven
geregelt.
Brauchwassererwärmung erfolgt wahlweise im
Vorrangbetrieb oder parallel zum Heizbetrieb.
Montage des rematic
Anschluss mittels rematic
9
®
-Reglers im Kesselschaltfeld und
® - Adapter.
®
M4.
