5.5 Anlage mit zwei Heizkreisen, Radiatoren und
Fussbodenheizung (Mischerkreis), witterungsge-
führt geregelt, Brauchwassererwärmung mittels Boi-
lerladepumpe

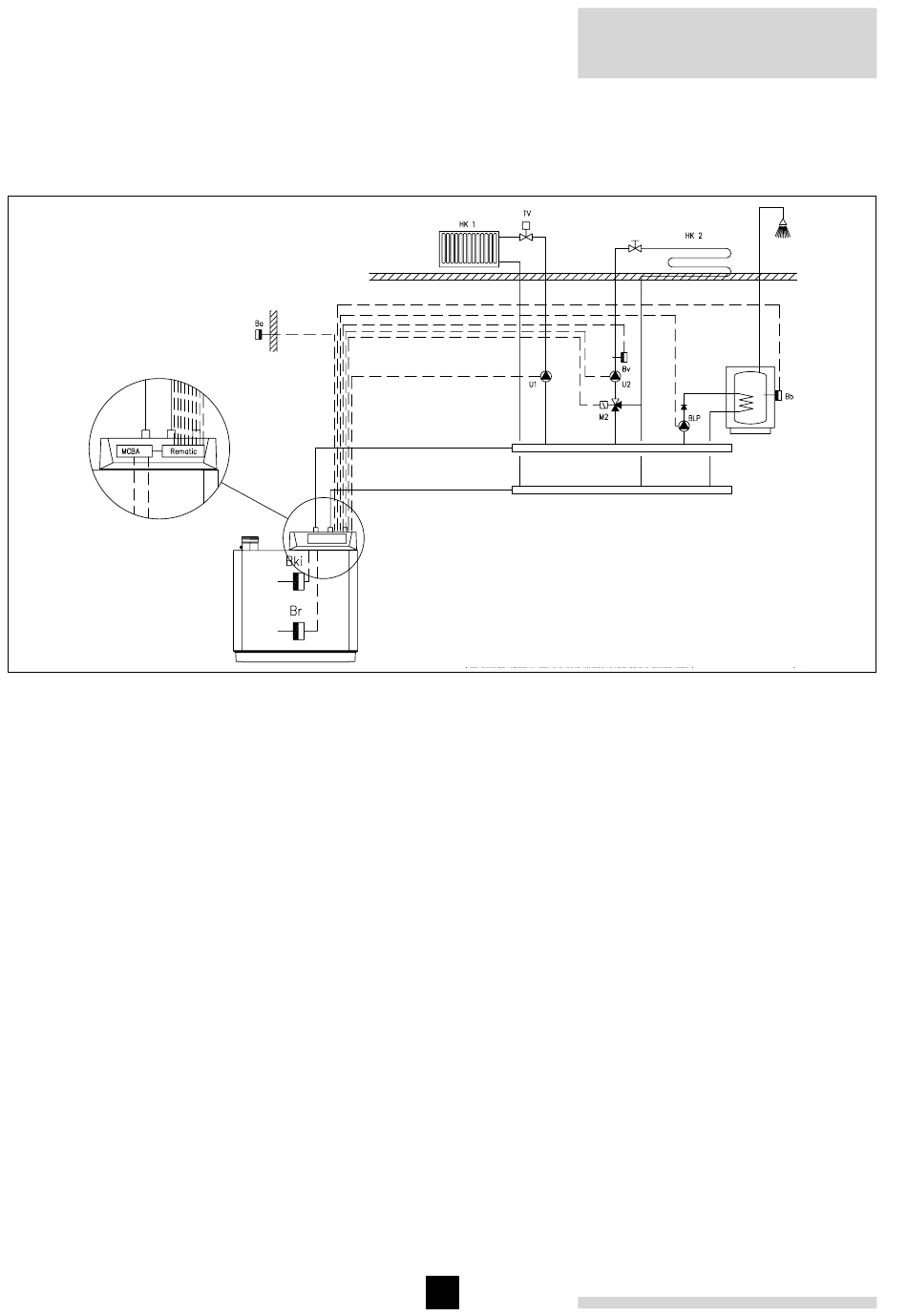

Bild 04 Reglervariante rematic
00.21H.HS.00013
Legende:
Ba = Aussenfühler
Bb = Boilerfühler
Bk* = Kesselfühler
Br* = Rücklauffühler
Bv = Vorlauffühler Mischerkreis
BLP = Boilerladepumpe
HK1 = Ungemischter Heizkreis
HK2 = Mischerkreis
M = Mischer für geregelten Heizkreis
MCBA = Kesselautomat
TV = Thermostatventil
U1 = Umwälzpumpe 1 (ungemischter Heizkreis)
U2 = Umwälzpumpe 2 (Mischerkreis)
* Kesselintern
®
Set G 210
Zwei Heizkreise.
Erster Heizkreis Radiatoren mit Thermostatventilen,
zweiter Heizkreis (z.B. Fussbodenheizung) über
Mischventil.
Kessel gleitend nach der Aussentemperatur vorgeregelt.
Bei Wärmeanforderung wird der Brenner eingeschaltet,
je nach Wärmeabnahme wird der Kessel zwischen
Vollast und Teillast modulieren.
Die Thermostatventile übernehmen die
Raumtemperaturregelung im Heizkreis 1, die Temperatur
im Mischerkreis wird nach einer am rematic
separat einstellbaren Heizkurve geregelt.
Die Brauchwassererwärmung erfolgt im Vorrangbetrieb
zum Heizbetrieb.
Montage des rematic
Anschluss mittels rematic
8
Remeha
Gas 210 ECO
®
®
-Reglers im Kesselschaltfeld und
® -Adapter.
