5.7 Anlage mit zwei Heizkreisen, Radiatoren

(Hochtemperaturrücklauf) und Fussbodenheizung
(Mischerkreis), witterungsgeführt geregelt, Brauch-
wassererwärmung mittels Boilerladepumpe

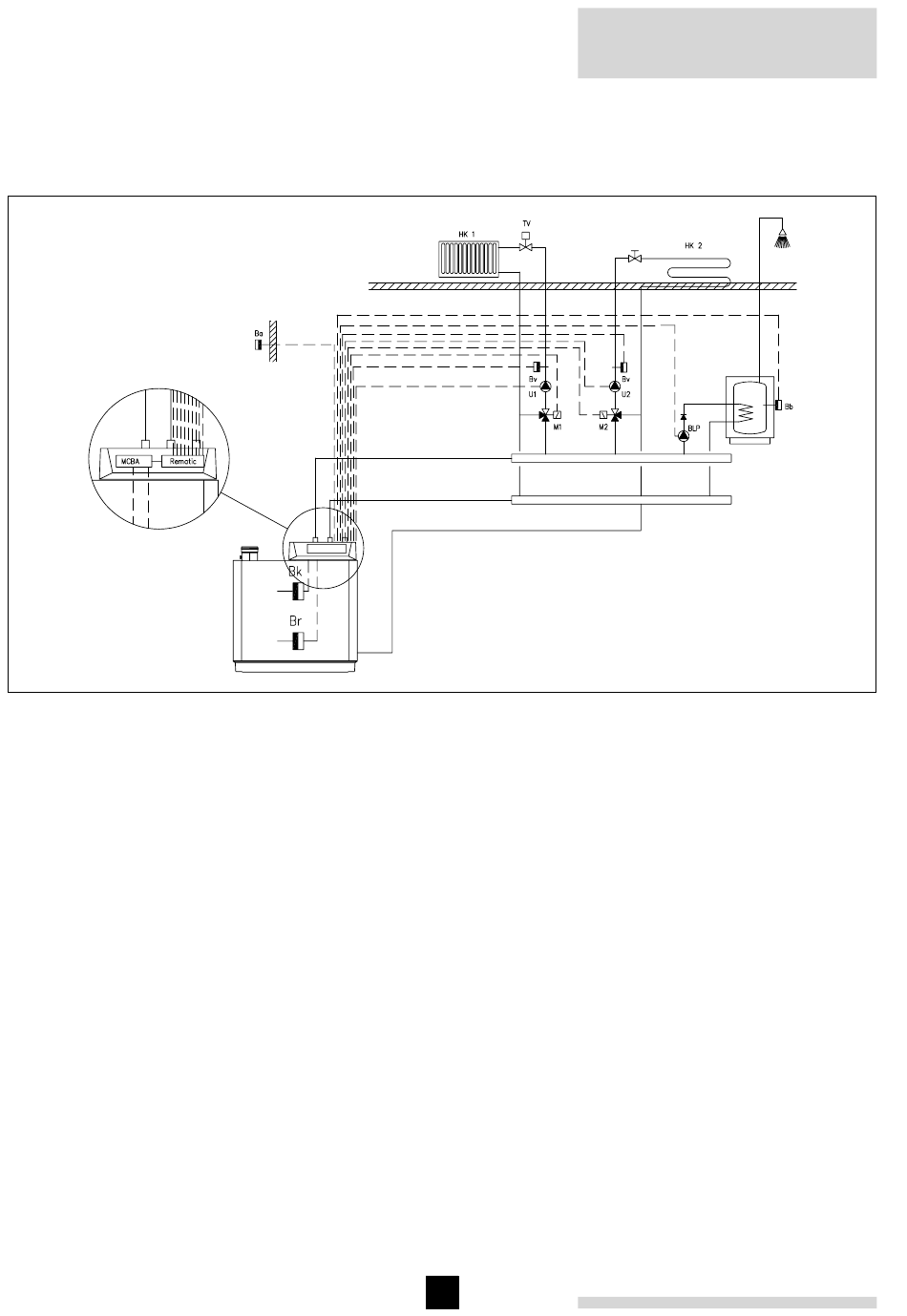

Bild 06 Reglervariante rematic
00.21H.HS.00010
Legende:
Ba = Aussenfühler
Bb = Boilerfühler
Bk* = Kesselfühler
Br* = Rücklauffühler
Bv = Vorlauffühler Mischerkreis
BLP

= Boilerladepumpe

HK1 = Mischerkreis 1(höhere Vorlauftemperatur)
HK2 = Mischerkreis 2
M 1 = Mischer für Mischerkreis 1
M 2 = Mischer für Mischerkreis 2
MCBA = Kesselautomat
TV = Thermostatventil
U1 = Umwälzpumpe 1 (Mischerkreis 1)
U2 = Umwälzpumpe 2 (Mischerkreis 2)
* Kesselintern
® Set G 210
Zwei Heizkreise.
Erster Heizkreis mit Radiatoren, zweiter Heizkreis (z.B.
Fussbodenheizung) über Mischventil.
Kessel gleitend nach der Aussentemperatur vorgeregelt.
Bei Wärmeanforderung wird der Brenner eingeschaltet,
je nach Wärmeabnahme wird der Kessel zwischen
Vollast und Teillast modulieren.
Die Temperatur im Mischerkreis wird nach einer am
rematic ®
-Regler separat einstellbaren Heizkurve
geregelt.
Zur Verbesserung des Nutzungsgrades ist der
Niedertemperaturrücklauf separat anzuschliessen.
Brauchwassererwärmung erfolgt wahlweise im
Vorrangbetrieb oder parallel zum Heizbetrieb.
Montage des rematic
Anschluss mittels rematic
10
Remeha
Gas 210 ECO
® -Reglers im Kesselschaltfeld und
® -Adapter.
