13 SICHERHEITSTECHNISCHE AUSRÜSTUNG
DIN 4751 Teil 2 beschreibt die sicherheitstechnische
Ausrüstung von Heizungs anlagen. Die nachstehende
Prinzipzeichnung gibt eine Übersicht über erforderliche
Sicherheitseinrichtungen.

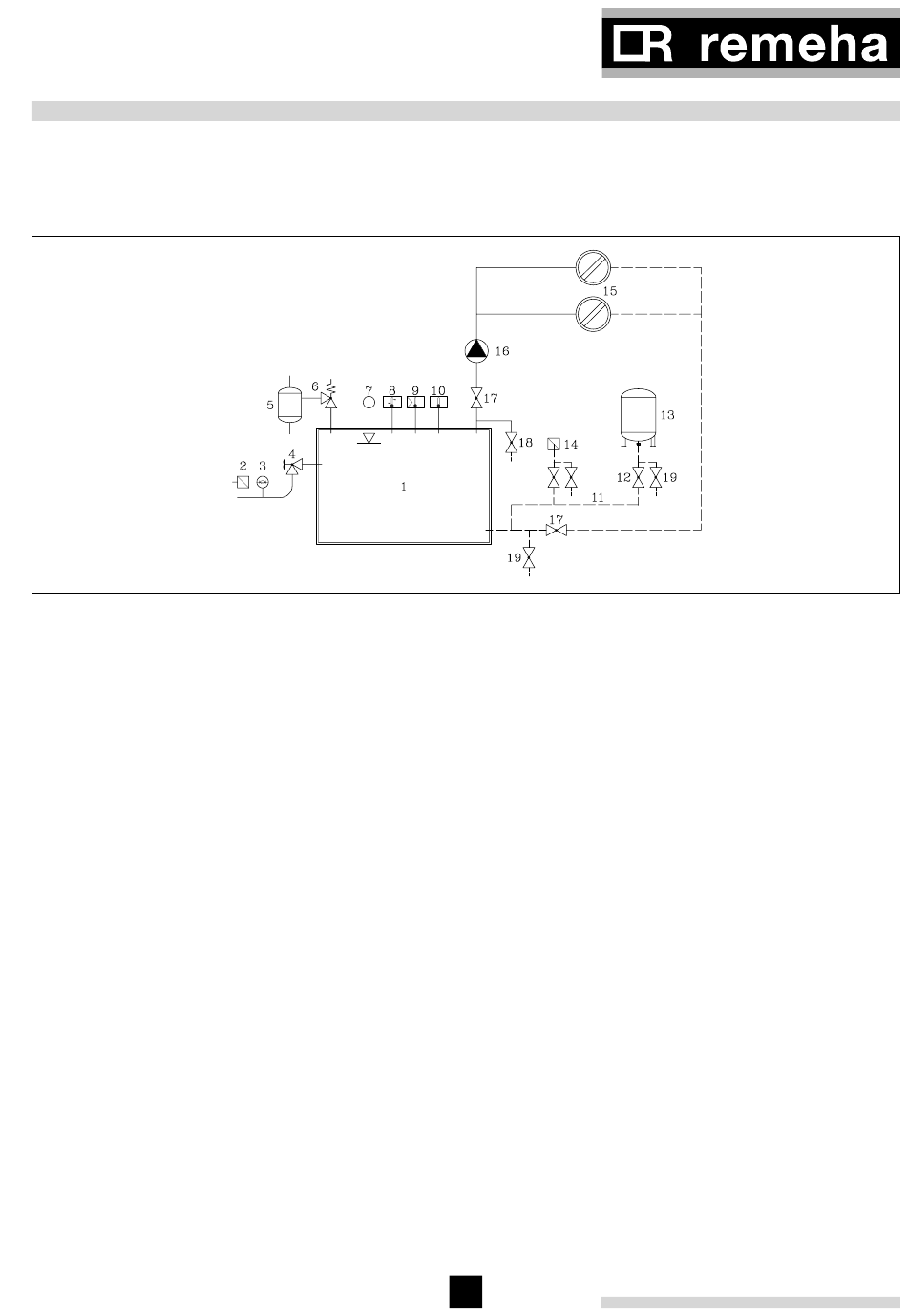

Bild 18 Direkt beheizte Anlage
05.30H.79.00002
Legende:
1. Wärmeerzeuger
2. Sicherheitsdruckbegrenzer nach TRD 604 BI. 2
3. Druckanzeigeeinrichtung Güteklasse 1
4. Absperrventil
5. Entspannungstopf nach DIN 4751
6. Sicherheitsventil
7. Wasserstandbegrenzer nach DIN 4751, Blatt 2
8. Sicherheitstemperaturbegrenzer
9. Temperaturregler nach DIN 3440 oder gleichwertig
10. Temperaturanzeigeeinrichtung
11. Ausdehnungsleitung
12. Absperrventil (gegen unbeabsichtiges Schliessen
gesichert, z.b. Kappenventil)
13. Druckausdehnungsgefäss
14. Druckbegrenzer zur Fremddrucküberwachung mit
Absperrung u. Entleerung (bei Anlagen > 100°C)
15. Wärmeverbraucher
16. Umwälzpumpe
17. Absperrventil
18. Füllprobiereinrichtung
19. Entleerung
