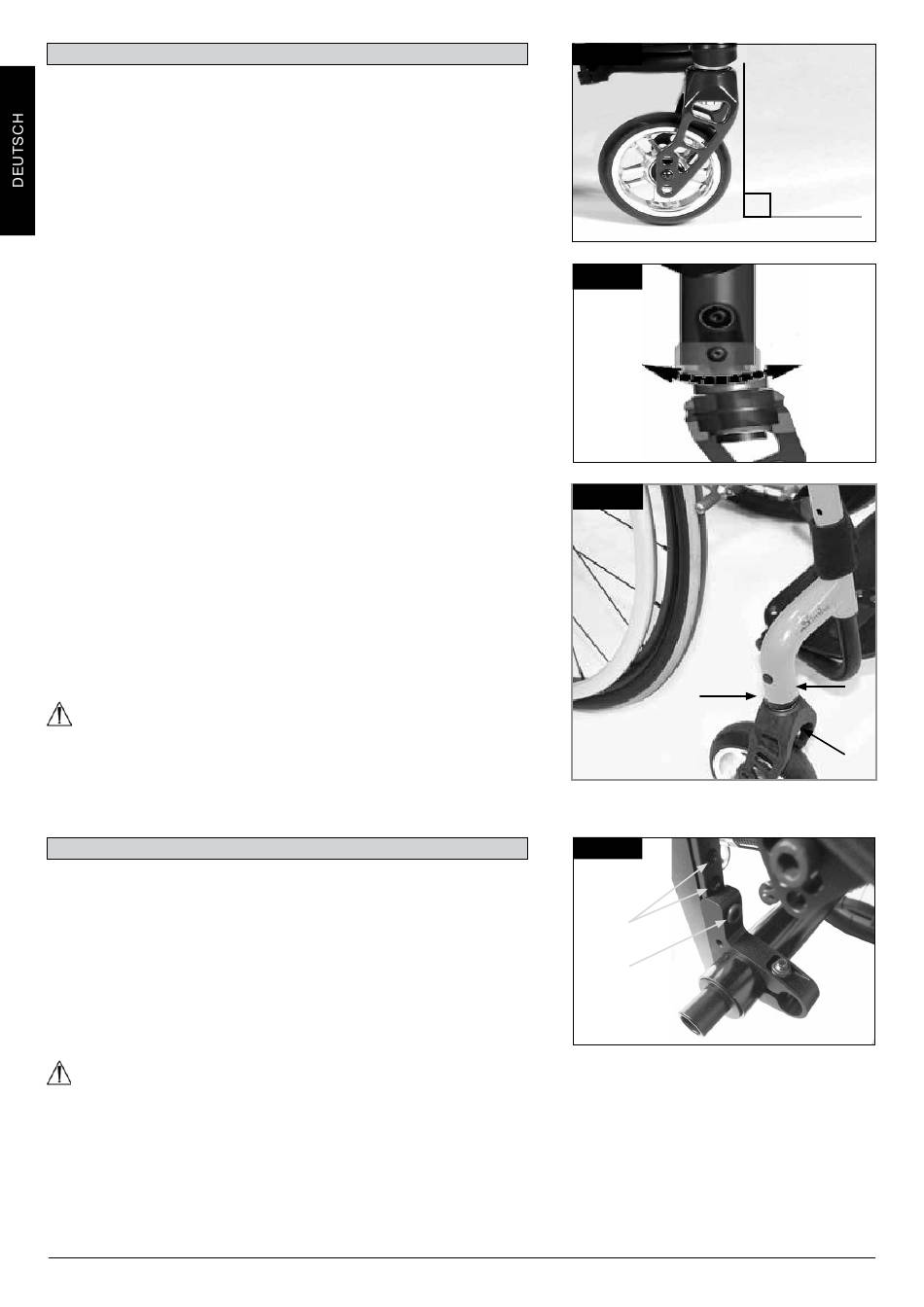

Lenkrad; Sitz - Zippie Simba Gebrauchsanweisung

Lenkrad

Lenkrad, Lenkrad-Adapter, Lenkradgabel
Es kann vorkommen, dass der Rollstuhl einen leichten Rechts- bzw.
Linksdrall hat oder die Lenkräder flattern.
Das kann folgende Gründe haben:
• Der Radlauf vorwärts oder rückwärts ist nicht richtig eingestellt.
• Die Einstellung des Sturzes stimmt nicht.
• Der Luftdruck im Lenkrad und /oder Hinterrad ist nicht korrekt; die
Räder drehen sich nicht ausreichend.
Die optimale Einstellung der Lenkräder bildet die Voraussetzung für den
Geradeauslauf des Rollstuhls.
Die Laufräder müssen immer von einem zugelassenen Fachhändler
eingestellt werden. Jedes Mal, wenn die Hinterradposition
geändert wurde, müssen die Laufradplatten neu eingestellt und die
Feststellbremsen überprüft werden.
Einstellen des Lenkrads
Um sicherzustellen, dass beide Gabeln parallel eingestellt sind, zählen
Sie einfach die sichtbaren Zähne auf beiden Seiten. Nach dem Einstellen
der Lenkradgabel gewährleistet die Verzahnung den festen Halt und
ermöglicht eine Verstellung um 16° in 2° Schritten. Überprüfen Sie die
rechtwinklige (90°) Einstellung zum Boden an der flachen Seite.
Das patentierte Design ermöglicht die Drehung der Lenkradgabel, so
dass die Lenkradgabel im rechten Winkel zum Boden nachgestellt
werden kann, wenn die Sitzneigung verändert wird, (Fig. 5.10 + 5.11).
Geradeauslauf einstellen
Die Inbusschrauben (1) an der Unterseite der Gabel lösen. Sie können
dann die Schraube abnehmen (2). Die schwarze Buchse (3) kann jetzt
nach links oder rechts gedreht werden.
Links – Rollstuhl zieht nach links
Rechts – Rollstuhl zieht nach rechts
Dann die Schraube (2) wieder anziehen. Stellen Sie die Gabel in einem
90° Winkel zum Boden ein.
Dann die Schraube (1) wieder anziehen. (Fig. 4.16).
VORSICHT!
Die verwendeten Schrauben sind werksseitig mit einer
Schraubensicherung versehen und darf nach dem Einbau 5 x
justiert werden. Danach sollten sie ausgetauscht oder alternativ mit
Schraubensicherung „mittelfest" neu gesichert werden.

Sitz

Einstellen der Sitzhöhe
Zum Verstellen der Sitzhöhe hinten die Inbusschraube (1) (eine pro
Seite), mit denen die Klemme (2) an den Achsplatten befestigt ist, lösen
und abnehmen. Stellen Sie die beiden Klemmen der Radsturzrohrs (2)
auf die gewünschte Höhe ein und setzen Sie die zwei Inbusschrauben
wieder ein. Führen Sie vor dem Festziehen der Schrauben die Anleitung
für das Einstellen des Vor-/Nachlaufs aus.
Die Schrauben auf 10 Nm anziehen. (Fig. 5.13)
VORSICHT!
• Beim Verstellen der hinteren Sitzhöhe kann es zu Veränderung
Lenkradwinkels kommen, der danach neu eingestellt werden muss.
• Die verwendeten Schrauben sind werksseitig mit einer
Schraubensicherung versehen und darf nach dem Einbau 5 x
justiert werden. Danach sollten sie ausgetauscht oder alternativ mit
Schraubensicherung „mittelfest" neu gesichert werden.
Simba
Fig. 5.10
Fig. 5.11
Fig. 5.12
Fig. 5.12
Fig. 5.13
2
1
38
90
o
2
3
1
Rev.5.0
