ADVERTÊNCIA!
Risco de lesão devido a fivelas do encosto
danificadas!
Verifique se as fivelas do encosto estão fixas de
forma segura sempre que o produto for objeto
de manutenção ou recondicionamento.
– Verifique se todos os clipes da fivela estão fixos
de forma segura, fechando as fivelas e puxando
ambas as extremidades.
– Substitua o encosto/as fivelas do encosto se
uma fivela se abrir sob a força aplicada.

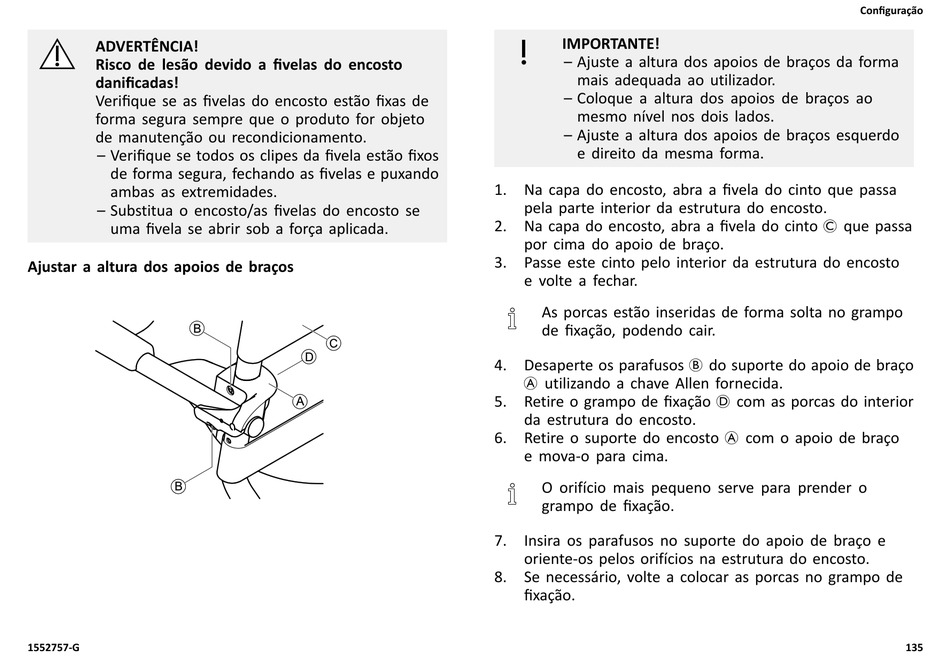

Ajustar a altura dos apoios de braços
1552757-G
IMPORTANTE!
– Ajuste a altura dos apoios de braços da forma
mais adequada ao utilizador.
– Coloque a altura dos apoios de braços ao
mesmo nível nos dois lados.
– Ajuste a altura dos apoios de braços esquerdo
e direito da mesma forma.
1. Na capa do encosto, abra a fivela do cinto que passa
pela parte interior da estrutura do encosto.
2. Na capa do encosto, abra a fivela do cinto C que passa
por cima do apoio de braço.
3. Passe este cinto pelo interior da estrutura do encosto
e volte a fechar.
As porcas estão inseridas de forma solta no grampo
de fixação, podendo cair.
4. Desaperte os parafusos B do suporte do apoio de braço
A utilizando a chave Allen fornecida.
5. Retire o grampo de fixação D com as porcas do interior
da estrutura do encosto.
6. Retire o suporte do encosto A com o apoio de braço
e mova-o para cima.
O orifício mais pequeno serve para prender o
grampo de fixação.
7. Insira os parafusos no suporte do apoio de braço e
oriente-os pelos orifícios na estrutura do encosto.
8. Se necessário, volte a colocar as porcas no grampo de
fixação.
Configuração
