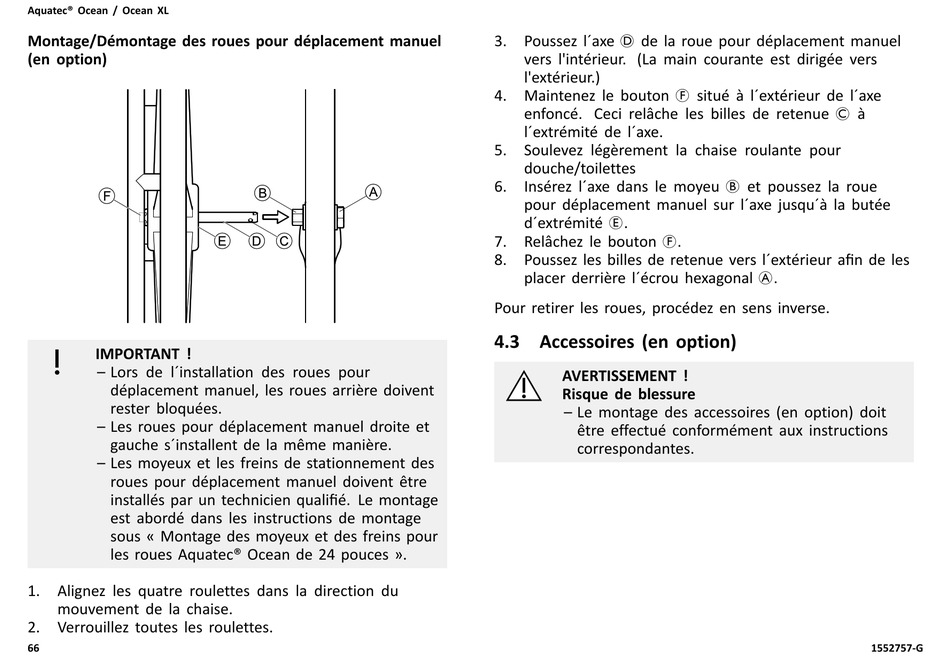

Aquatec® Ocean / Ocean XL
Montage/Démontage des roues pour déplacement manuel
(en option)
IMPORTANT !
– Lors de l´installation des roues pour
déplacement manuel, les roues arrière doivent
rester bloquées.
– Les roues pour déplacement manuel droite et
gauche s´installent de la même manière.
– Les moyeux et les freins de stationnement des
roues pour déplacement manuel doivent être
installés par un technicien qualifié. Le montage
est abordé dans les instructions de montage
sous « Montage des moyeux et des freins pour
les roues Aquatec® Ocean de 24 pouces ».
1. Alignez les quatre roulettes dans la direction du
mouvement de la chaise.
2. Verrouillez toutes les roulettes.
66
3. Poussez l´axe D de la roue pour déplacement manuel
vers l'intérieur. (La main courante est dirigée vers
l'extérieur.)
4. Maintenez le bouton F situé à l´extérieur de l´axe
enfoncé. Ceci relâche les billes de retenue C à
l´extrémité de l´axe.
5. Soulevez légèrement la chaise roulante pour
douche/toilettes
6. Insérez l´axe dans le moyeu B et poussez la roue
pour déplacement manuel sur l´axe jusqu´à la butée
d´extrémité E.
7. Relâchez le bouton F.
8. Poussez les billes de retenue vers l´extérieur afin de les
placer derrière l´écrou hexagonal A.
Pour retirer les roues, procédez en sens inverse.

4.3 Accessoires (en option)

AVERTISSEMENT !
Risque de blessure
– Le montage des accessoires (en option) doit
être effectué conformément aux instructions
correspondantes.
