BETRIEBSANLEITUNG
Wichtige Hinweise
Zielgruppe
Qualifizierte Fachhandwerker
Durch Techem unterwiesenes Fachpersonal
Geräteeigenschaften
Das Rechenwerk ist nicht abnehmbar.
Der Wärmezähler ist funkfähig (siehe TAVO-Onlinehilfe bzw. TAVO-Handbuch).
Lieferbar in zwei Varianten:mit integriertem Rücklauf und freiem Vorlauffühler oder mit 2
freien Temperaturfühlern.
Montage
Voraussetzungen
Der Wärmezähler muss für die gesamte Lebensdauer des Gerätes gegen Magnetit und
Schmutz geschützt sein.
Vor dem Schmutzfänger und hinter dem Wärmezähler müssen Absperrorgane eingebaut
sein.
Den Wärmezähler nur in den Strang einbauen, für den er konstruiert ist- die Rücklaufva-
riante in den Strang mit der tiefen Temperatur und die Vorlaufvariante in den Strang mit
der hohen Temperatur. Typenschild beachten.
Montage des Messkapsel-Wärmezählers
!
Innerhalb einer Liegenschaft möglichst einheitlich montieren!
Die Anzeige muss jederzeit zugänglich und ohne Hilfsmittel ablesbar sein.
Der Zähler darf nur im Original-Anschlussstück montiert werden.
Adapter sind nicht erlaubt (EN1434/14154).
Eichrelevante Sicherungszeichend es Wärmezählers dürfen nicht beschädigt oder
entfernt werden. Andernfalls entfallen Garantie und Eichgültigkeit des Gerätes.

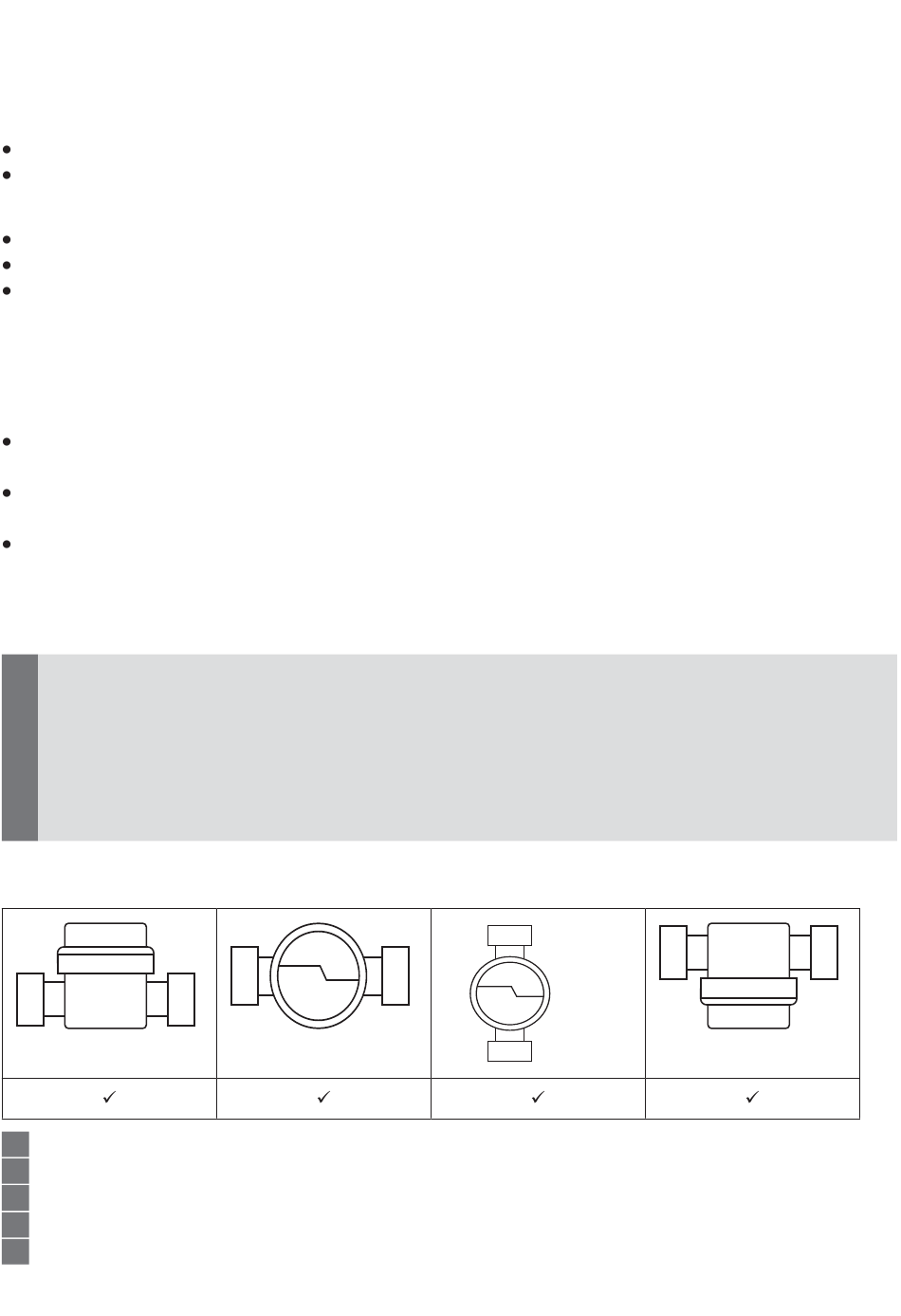

Zulässige Einbaulagen
Leitung gründlich spülen.
1
Absperrorgane im Vor- und Rücklauf schließen.
2
Blinddeckel oder Altzähler gegen den Uhrzeigersinn herausdrehen.
3
Dichtflächen des Anschlussstücks und O-Ring der Messkapsel reinigen.
4
Dichtflächen des Anschlussstücks dünn mit Hahnfett einfetten.
5
