6.3.2
Klemmenbelegung
Integrierte Stromfluss-Überwachung bei
jedem Relais: Messung, ob bei geschlos-
senem Relais ein Strom (mind. 5 mA)
durch den geschalteten Stromkreis fließt.
Zwei Relaisausgänge (R1, R2) wer-
den drehzahlabhängig geschaltet. Bei
Stillstand des Gerätes oder n<ns ist das
jeweilige Relais geschlossen, bei n≥ns
offen.
Dritter Relaisausgang (C1) als Kontroll-
Ausgang. Fließt bei mindestens einem Re-
laisausgang (R1, R2) trotz geschlossenem
Relais kein Strom durch den geschalteten
Stromkreis, wird der Kontroll-Ausgang
(C1) geöffnet.
Fließt bei geschlossenem Kontroll-Relais
(C1) kein Strom durch den geschalteten
Kontroll-Stromkreis, werden R1 und R2
geöffnet.
Bei internem Fehler (z. B. einer Schei-
benverschmutzung, so dass die gezählte
Impulsanzahl nicht stimmt) werden alle
Relais geöffnet.

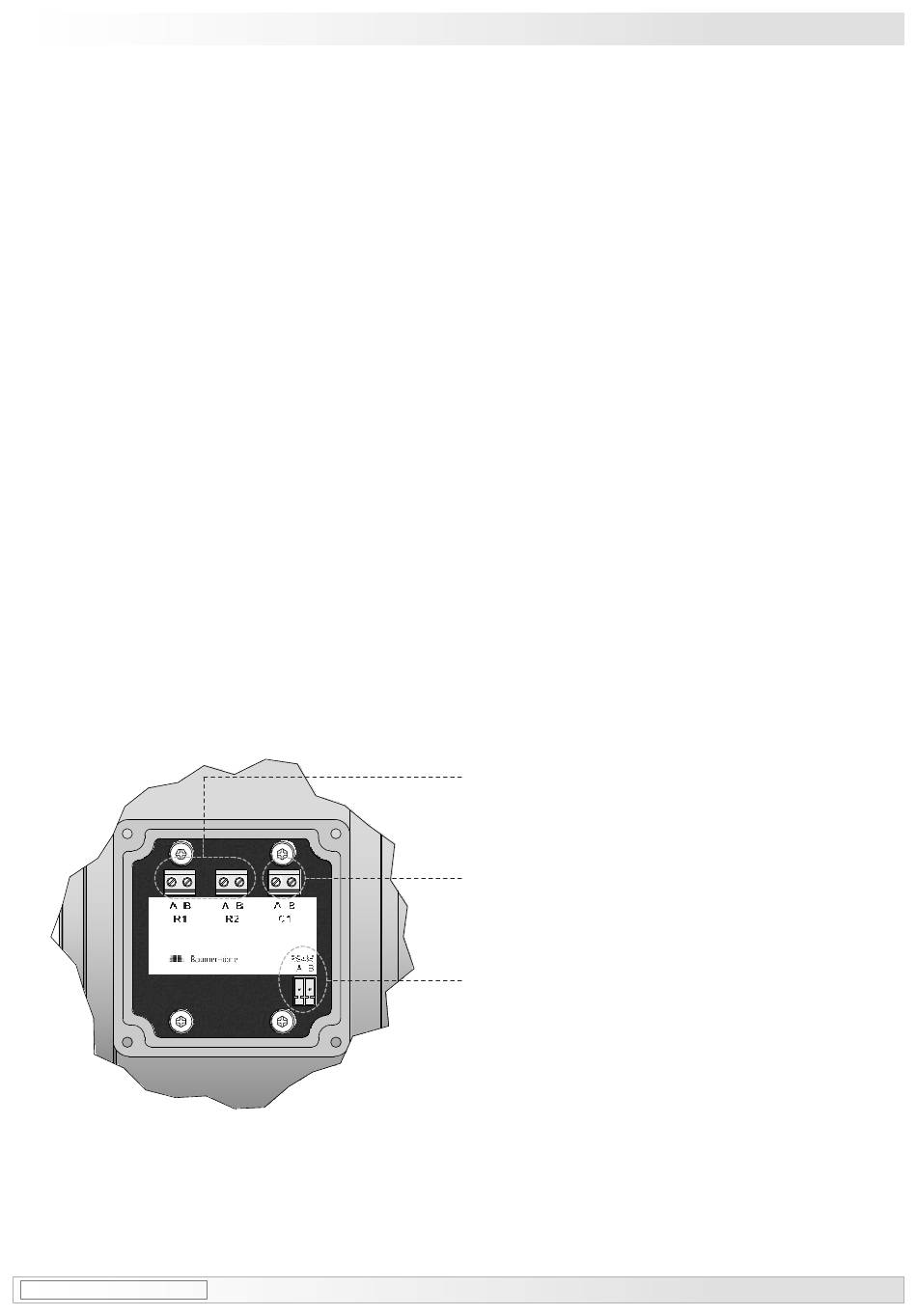

Ansicht Z
siehe Abschnitt 6.3.1.
View Z
see section 6.3.1.
MB098.3 - 11066349
Baumer_HOG16-DSL_II_DE-EN (18A1)
Elektrischer Anschluss / Electrical connection
6.3.2
Terminal assignment
Integrated current monitoring for each
relay: This checks whether, when the relay
is closed, a current of at least 5 mA flows
through the switched circuit.
Two relay outputs (R1, R2) are switched
according to the speed. If the device is at
standstill or n<ns then the corresponding
relay is closed. If n≥ns then it will be open.
The third relay output (C1) is a control
output. If no current flows through at least
one of the switched circuits of the relay
outputs (R1, R2), although the relay is
closed, then the control output (C1) will be
opened.
If no current flows through the switched
circuit of the control relay (C1), although
the relay is closed, then R1 and R2 will be
opened.
If an internal error occurs (for instance,
dirt on the disk, so that the counted pulse
rate is incorrect) then all relays will be
opened.
R1 (A+B), R2 (A+B)
Relaisausgänge drehzahlgesteuert
Relay outputs speed controlled
C1 (A+B)
Kontrollausgang
Control output
RS485
Schnittstelle für PC oder Laptop (Adapter erforder-
lich). Programmierung des DSL über mitgelieferte
Software, siehe separates Benutzerhandbuch
„Software für digitalen Drehzahlschalter DSL" auf
CD.
Interface for PC or Laptop (adapter required). Pro-
gramming of the DSL via the included software as
described in the separate user manual "Software
for the Digital Speed Switch DSL" on CD.
