4.4 Schritt 4 - Drehmomentstütze
Die Montage des Gerätes sollte
spielfrei erfolgen. Ein Spiel von
beispielsweise ±0,03 mm entspricht
einem Rundlauffehler des Gerätes von
0,06 mm, was zu einem großen
Winkelfehler führen kann, siehe
Abschnitt 4.5.
MB098.3 - 11066349
L1
Baumer_HOG16-DSL_II_DE-EN (18A1)
4.4

Step 4 - Torque arm

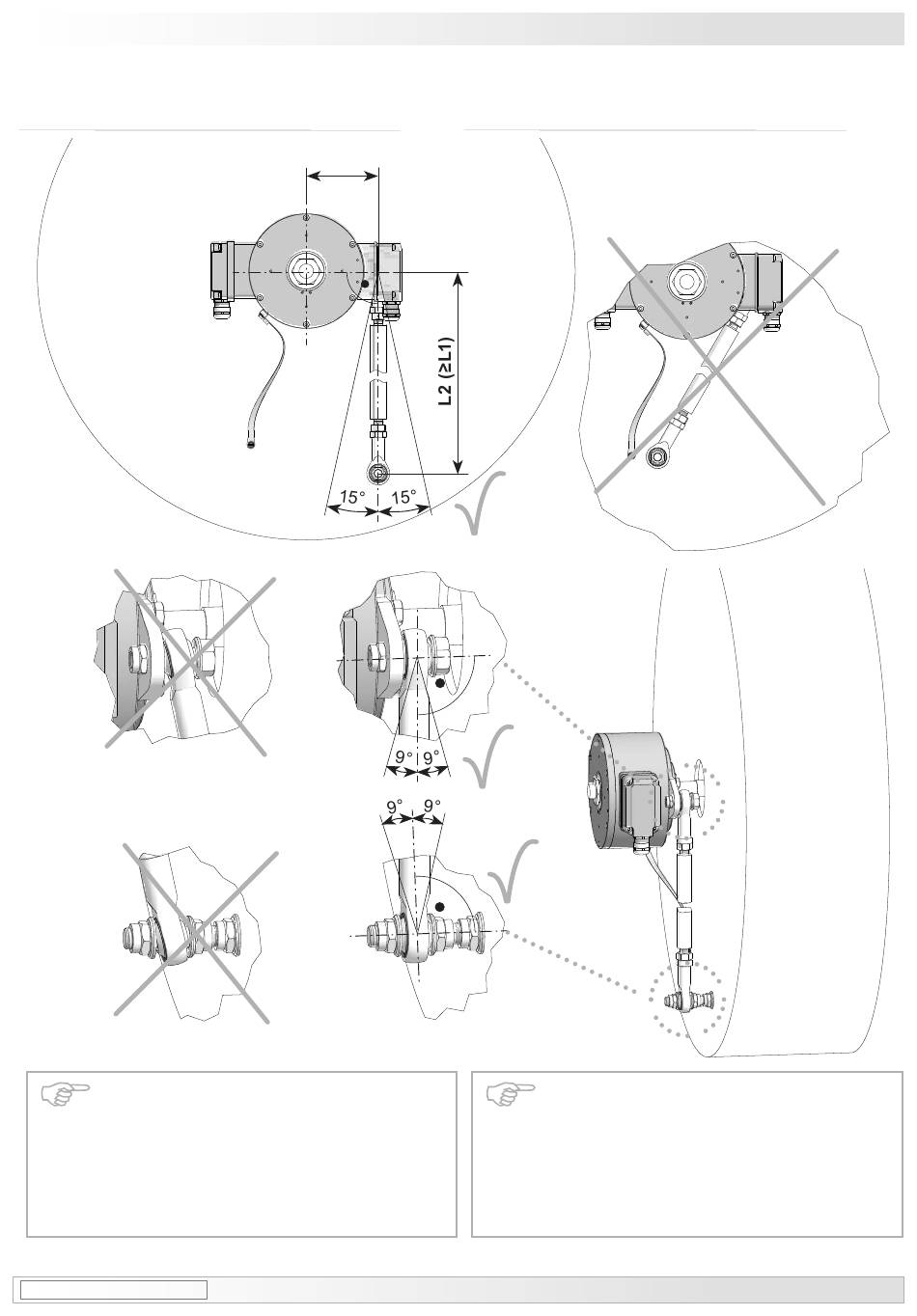

The torque arm should be mounted
free from clearance. A play of just
±0.03 mm, results in a runout of the
device of 0.06 mm. That may lead to a
large angle error, see section 4.5.
