Elektrischer Anschluss; Hog 16; Beschreibung Der Anschlüsse; Ausgangssignale - Baumer HOG 16 + DSL.E Montage- Und Betriebsanleitung

6

Elektrischer Anschluss

6.1

HOG 16

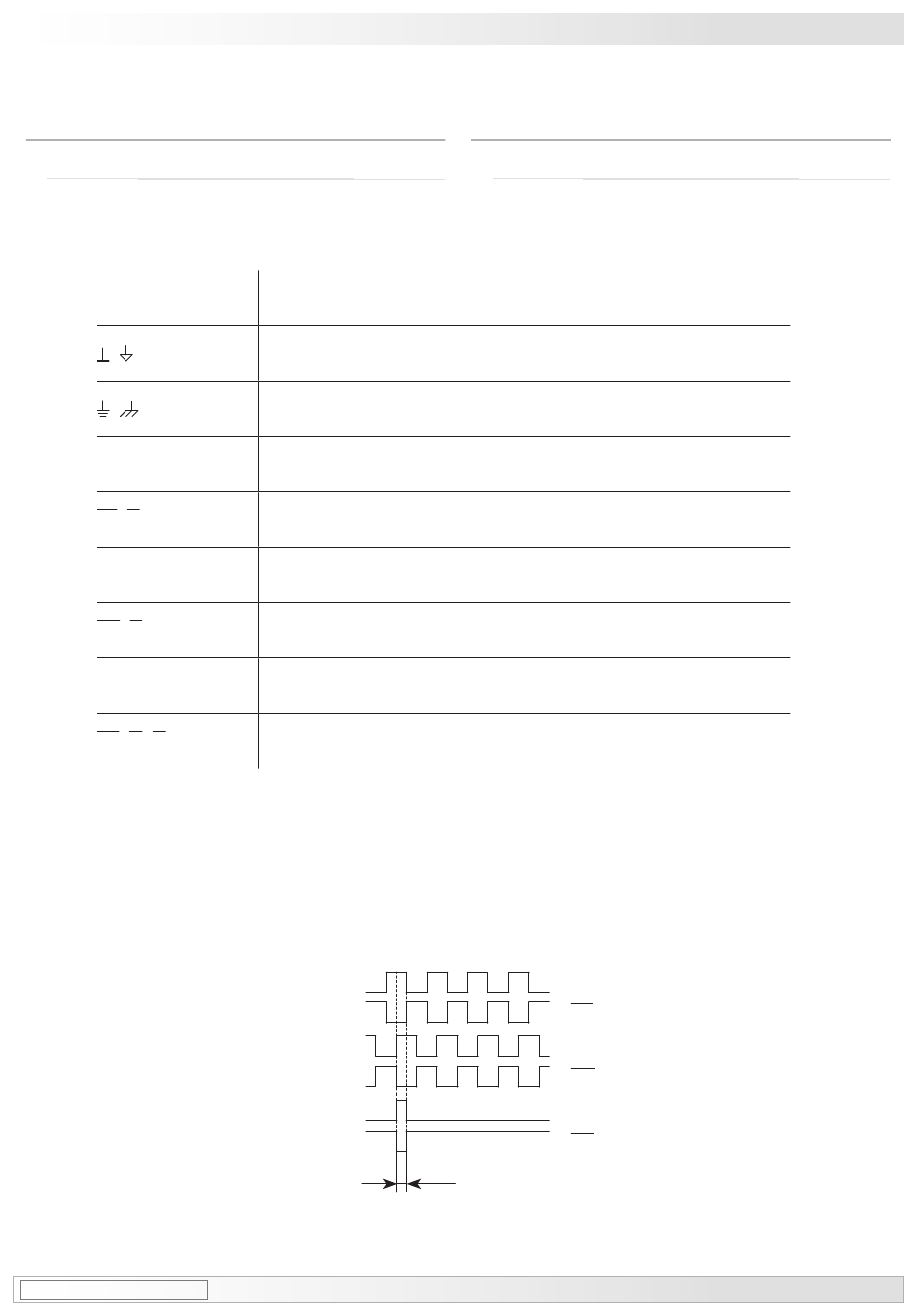

6.1.1 Beschreibung der Anschlüsse
+UB; +
; ; GND; 0V
;
K1; A; A+
K1; A; A-
K2; B; B+
K2; B; B-
K0; C; R; R+
K0; C; R; R-
6.1.2

Ausgangssignale

Signalfolge bei
positiver Drehrichtung,
siehe auch Abschnitt 5.
Sequence for positive
rotating direction,
see also section 5.
MB098.3 - 11066349
Betriebsspannung
Voltage supply
Masseanschluss
Ground
Erdungsanschluss (Gehäuse)
Earth ground (housing)
Ausgangssignal Kanal 1
Output signal channel 1
Ausgangssignal Kanal 1 invertiert
Output signal channel 1 inverted
Ausgangssignal Kanal 2 (90° versetzt zu Kanal 1)
Output signal channel 2 (offset by 90° to channel 1)
Ausgangssignal Kanal 2 invertiert
Output signal channel 2 inverted
Nullimpuls (Referenzsignal)
Zero pulse (reference signal)
Nullimpuls invertiert
Zero pulse inverted
Baumer_HOG16-DSL_II_DE-EN (18A1)
Elektrischer Anschluss / Electrical connection
6

Electrical connection

6.1

HOG 16

6.1.1

Terminal significance

6.1.2

Output signals

K1
K1
K2
K2
K0
K0
90°
6
