6.4
Störwertdaten
Jede Netzstörung wird durch eine Vielzahl von Momentanwerten beschrieben. Diese Moment-
anwerte werden als Störschrieb aufgezeichnet. Je Netzstörung können mehrere Störschriebe
aufgezeichnet werden. Dadurch kann eine Störfallmeldung mit mehreren Störschrieben korres-
pondieren. Anzahl und Art der Störschriebe legen Sie in den Störschreibungsparametern fest
(siehe Kapitel 5).
Die Störwertdaten werden im Gerät gespeichert und können mit dem ComtradeViewer oder
SIGRA 4 aus dem Gerät ausgelesen und grafisch ausgewertet werden.
6.4.1
Auslesen der Störwertdaten
vom PC mit DIGSI 4
Gehen Sie zur Auswertung wie folgt vor:
•
Doppelklicken Sie im Navigationsfenster unter Schriebe auf
Störschreibung.
Die Störwertaufzeichnungen sind mit der Netzstörungsnummer, einer Störschriebnummer sowie
mit Datum und Uhrzeit gekennzeichnet.
Zu einer Netzstörung können mehrere Störwertaufzeichnungen existieren.

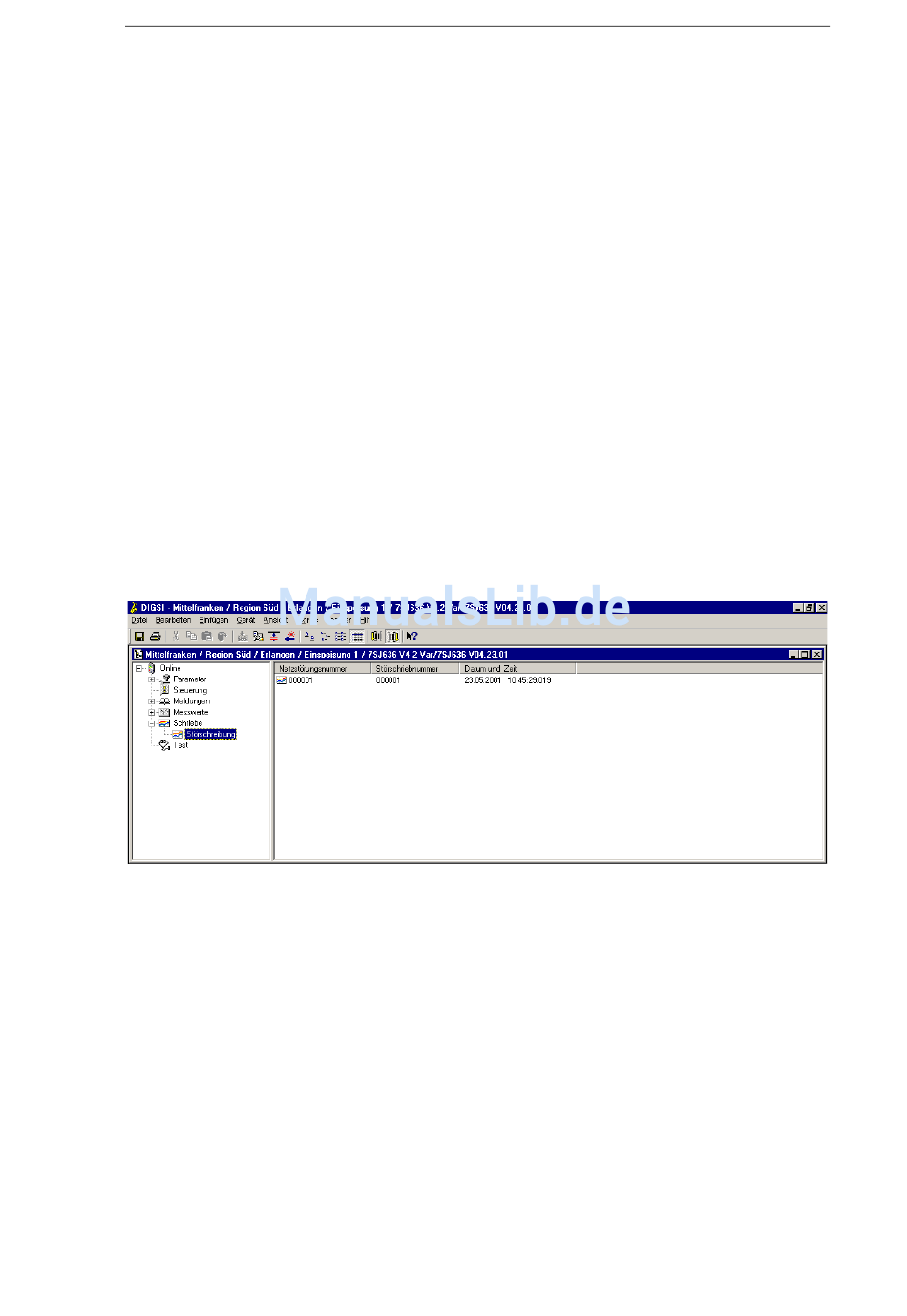

Bild 6-29
DIGSI 4 Störwertdaten, Beispiel
•
Doppelklicken Sie im Datenfenster auf eine Störwertaufzeichnung.
