Verschienung anbringen
Gehen Sie folgendermaßen vor:

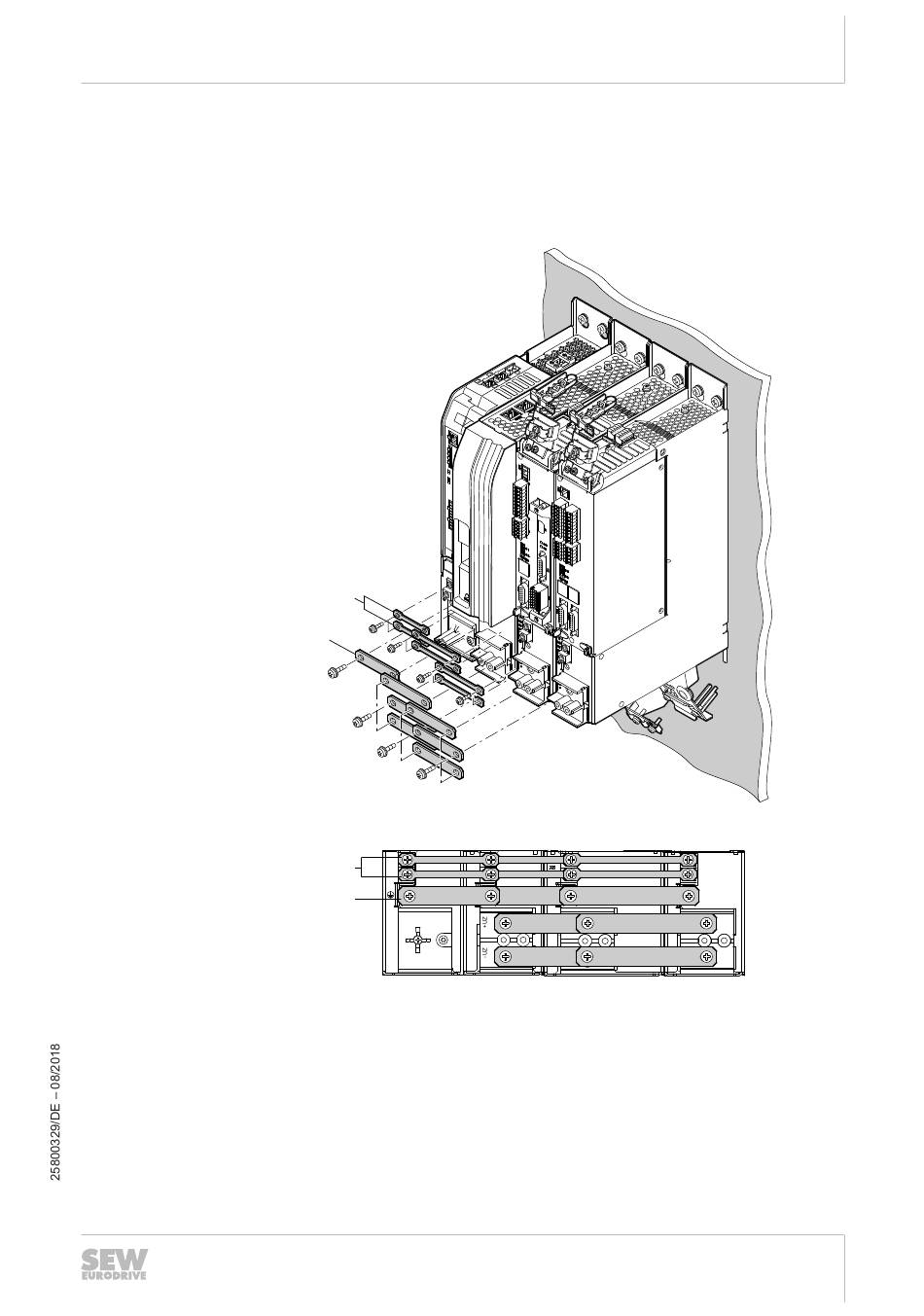

1. Bringen Sie die Schienen [1] für die DC-24-V-Versorgungsspannung wie in der Ab-
2. Bringen Sie die Schienen [2] für die PE-Verschienung wie in der Abbildung gezeigt
bildung gezeigt an. Ziehen Sie die Schrauben mit dem vorgeschriebenen Anzugs-
drehmoment (1,2 – 1,5 Nm) fest.
[1]
[2]
24V
[1]
X5
GND
[2]
an. Ziehen Sie die Schrauben mit dem vorgeschriebenen Anzugsdrehmoment (3 –
4 Nm) fest.
24V
X5
GND
+UZ +UZ
X4
X4
-UZ -UZ
®
