Instruktion
Die Grundlagen eines Trinkwarmwasser-Kreises (TWW)
(Beispiele bezogen auf A390.11, Kreis 4)
Mit einem Wochenprogramm (bis zu 3 „Komfort"-Zeiten pro Tag)
kann der TWW-Kreis in der Betriebsart „Komfort" oder „Sparen"
laufen (zwei unterschiedliche Temperaturwerte für die gewünschte
TWW-Temperatur an S6).
Der TWW-Temperaturfühler S3 ist der wichtigste Fühler.
Unterschreitet die gemessene TWW-Temperatur (S6) die
gewünschte TWW-Temperatur, wird die TWW-Ladepumpe (P4)
eingeschaltet und die Heizungsumwälzpumpe (P1) ausgeschaltet)
Das Motorregelventil (M1) wird so geregelt, dass die
TWW-Ladetemperatur an S3 aufrechterhalten wird.
Die TWW-Ladetemperatur wird bestimmt durch die gewünschte
TWW-Temperatur an S6 plus der Ladedifferenz.
Die TWW-Speicherladepumpe P7 kann eingeschaltet werden,
wenn 1) die TWW-Ladetemperatur erreicht ist oder 2) eine
Verzögerung vorliegt.
Die TWW-Ladetemperatur an S3 ist in der Regel 5 bis 10 Grad höher
als die gewünschte TWW-Temperatur.
TWW-Speicher mit einem Temperaturfühler (S 6):
Übersteigt die gemessene TWW-Temperatur (S6) die gewünschte
TWW-Temperatur, werden die TWW-Ladepumpe (P4) und die
TWW-Speicherladepumpe (P7) ausgeschaltet. Die Nachlaufzeit
kann individuell eingestellt werden.
TWW-Speicher mit zwei Temperaturfühlern (S6, oberer und
S8, unterer):
Wenn die gemessene TWW-Temperatur (S6) die gewünschte
TWW-Temperatur übersteigt und die Temperatur an S8 über die
Ausschalttemperatur steigt, werden die TWW-Ladepumpe (P4) und
die TWW-Speicherladepumpe (P7) ausgeschaltet. Die Nachlaufzeit
kann individuell eingestellt werden.
Die Rücklauftemperatur (S5) kann begrenzt werden, z. B. damit sie
nicht zu sehr ansteigt. Sollte dies der Fall sein, kann die gewünschte
Vorlauftemperatur an S3 neu eingestellt werden (in der Regel auf
einen niedrigeren Wert), was zu einem schrittweisen Schließen des
Motorregelventils führt.
Eine Begrenzung des Volumenstroms/der Leistung
kann mit einem auf dem M-Bus-Signal basierenden
Durchflusszähler/Wärmemengenzähler erfolgen.
A390.12:
Der TWW-Kreis verfügt über einen Vorwärmkreis, in
dem die TWW-Temperatur an S9 an die gewünschte
TWW-Speicherladetemperatur an S7 angepasst wird. Wenn
die TWW-Speicherladetemperatur an S7 nicht erreicht werden
kann, erhöht der ECL-Regler schrittweise die gewünschte
TWW-Temperatur an S9, um die TWW-Speicherladetemperatur zu
erreichen. Ein maximaler Temperaturwert kann eingestellt werden.
A390.12:
Die TWW-Zirkulation kann entweder durch den TWW-Speicher
(Anschluss A) oder durch den Wärmeübertrager (Anschluss B)
erfolgen. Die Lösung mit Anschluss A führt zu einem Schließen
des Motorregelventils nach dem TWW-Speicherladevorgang. Die
Lösung mit Anschluss B wird verwendet, um den Wärmeverlust
in der TWW-Zirkulationsrohrleitung auszugleichen. Zudem
wird die TWW-Speicherladetemperatur (an S7) nach dem
TWW-Speicherladevorgang entsprechend der gewünschten
TWW-Temperatur geregelt.
8
DEN-SMT/DK
ECL Comfort 310, Applikation A390

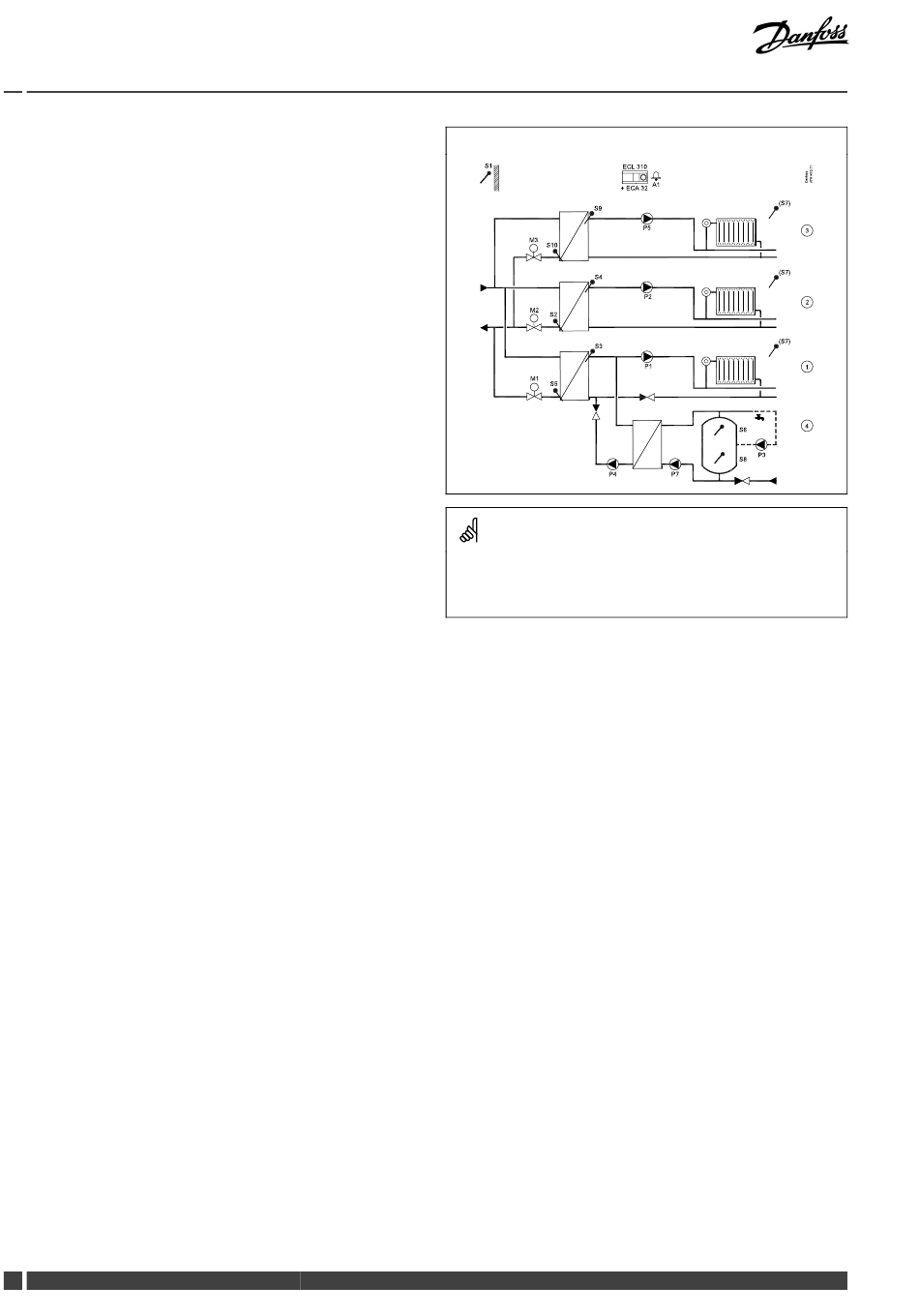

Typische A390.11-Applikation: (bis zu 3 x Heizen, 1 x TTW)
Die Abbildung stellt ein grundlegendes und vereinfachtes Beispiel dar.
Sie enthält nicht alle für ein System erforderlichen Bauteile.
Alle bezeichneten Bauteile sind an den Regler „ECL Comfort"
angeschlossen.
Bauteilliste:
ECL 310
Elektronischer Regler ECL Comfort 310
ECA 32
Eingebautes Erweiterungsmodul
S1
Außentemperaturfühler
S2
(Optional) Rücklauftemperaturfühler, Kreis 2
S3
Vorlauftemperaturfühler, Kreis 1
S4
Vorlauftemperaturfühler, Kreis 2
S5
(Optional) Rücklauftemperaturfühler, Kreis 1
S6
TWW-Speichertemperaturfühler, oberer, Kreis 4
S7
(Optional) Raumtemperaturfühler, Kreis 1/2/3
S8
(Optional) TWW-Speichertemperaturfühler, unterer,
Kreis 4
S9
Vorlauftemperaturfühler, Kreis 3
S10
(Optional) Rücklauftemperaturfühler, Kreis 3
P1
Umwälzpumpe, Kreis 1
P2
Umwälzpumpe, Kreis 2
P3
TWW-Zirkulationspumpe, Kreis 4
P4
TWW-Speicherladepumpe, Kreis 4
P5
Umwälzpumpe, Kreis 3
P7
TWW-Speicherladepumpe, Kreis 4
M1
Motorregelventil (3-Punkt-Regelung), Kreis 1
Alternativ: Thermischer Antrieb (Danfoss Typ ABV)
M2
Motorregelventil (3-Punkt-Regelung), Kreis 2
Alternativ: Thermischer Antrieb (Danfoss Typ ABV)
M3
Motorregelventil (3-Punkt-Regelung), Kreis 3
Alternativ: Thermischer Antrieb (Danfoss Typ ABV)
A1
Alarm
VI.GU.Z1.03
