Die Kühlanwendung A390.3 ist äußerst flexibel.
Die Grundlagen eines Kühlkreises
(Beispiel bezogen auf A390.3, Kreis 1)
Die Vorlauftemperatur wird normalerweise an Ihre Anforderungen
angepasst werden. Der Vorlauftemperaturfühler S3 ist der
wichtigste Fühler. Die gewünschte Vorlauftemperatur an
S3 wird im ECL-Regler eingestellt. Darüber hinaus kann die
Außentemperatur (S1) die gewünschte Vorlauftemperatur
beeinflussen. Je höher die Außentemperatur, desto niedriger die
gewünschte Vorlauftemperatur.
Mit einem Wochenprogramm kann der Kühlkreis auf die
Betriebsart „Komfort" oder „Sparen" eingestellt werden (zwei
Temperaturwerte).
Das Motorregelventil M1 wird schrittweise geöffnet, wenn die
Vorlauftemperatur über der gewünschten Vorlauftemperatur liegt
(und umgekehrt).
Die Rücklauftemperatur S5 zum Kühlspeicher sollte nicht zu
niedrig sein. Bei zu niedrigen Rücklauftemperaturen wird die
gewünschte Vorlauftemperatur neu eingestellt (normalerweise auf
einen höheren Wert), was zu einem schrittweisen Schließen des
Motorregelventil führt.
Weicht die gemessene Raumtemperatur von der gewünschten
Raumtemperatur ab, kann die gewünschte Vorlauftemperatur
entsprechend angepasst werden. Die Umwälzpumpe P1 ist bei
Kühlbedarf eingeschaltet.
Mit einem angeschlossenen Durchfluss- oder Energiezähler, der
auf dem M-Bus Signal basiert, lässt sich der Durchfluss oder die
Leistung auf einen einstellbaren Höchstwert begrenzen.
Kreis 1 kann als Führungsregler fungieren und die restlichen Kreise
als Folgeregler.
Danfoss District Energy
ECL Comfort 310, Applikation A390

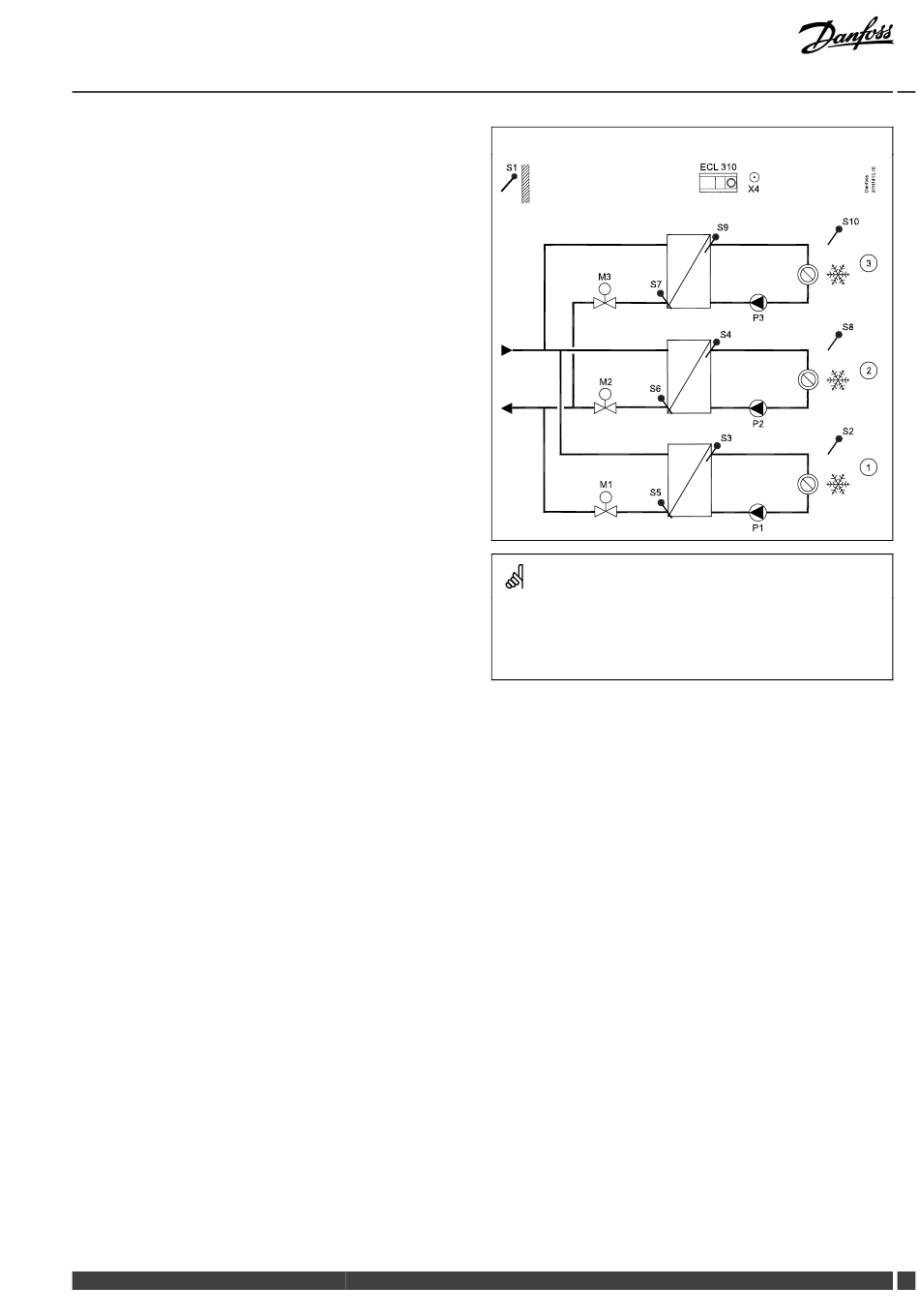

Typische A390.3-Applikation:
Die Abbildung stellt ein grundlegendes und vereinfachtes Beispiel dar.
Sie enthält nicht alle für ein System erforderlichen Bauteile.
Alle bezeichneten Bauteile sind an den Regler „ECL Comfort"
angeschlossen.
Bauteilliste:
ECL 310 Elektronischer Regler ECL Comfort 310
S1
Außentemperaturfühler
S2
(Optional) Raumtemperaturfühler, Kreis 1
S3
Vorlauftemperaturfühler, Kreis 1
S4 Vorlauftemperaturfühler, Kreis 2
S5 (Optional) Rücklauftemperaturfühler, Kreis 1
S6 (Optional) Rücklauftemperaturfühler, Kreis 2
S7
(Optional) Rücklauftemperaturfühler, Kreis 3
S8
(Optional) Raumtemperaturfühler, Kreis 2
S9
Vorlauftemperaturfühler, Kreis 3
S10
(Optional) Raumtemperaturfühler, Kreis 3
P1 Umwälzpumpe, Kreis 1
P2 Umwälzpumpe, Kreis 2
P3
Umwälzpumpe, Kreis 3
M1
Motorregelventil (3-Punkt-Regelung), Kreis 1
Alternativ: Thermischer Antrieb (Danfoss Typ ABV)
M2 Motorregelventil (3-Punkt-Regelung), Kreis 2
Alternativ: Thermischer Antrieb (Danfoss Typ ABV)
M3
Motorregelventil (3-Punkt-Regelung), Kreis 3
Alternativ: Thermischer Antrieb (Danfoss Typ ABV)
X4
Zusätzlicher Ausgang (Programm 4)
