Instruktion

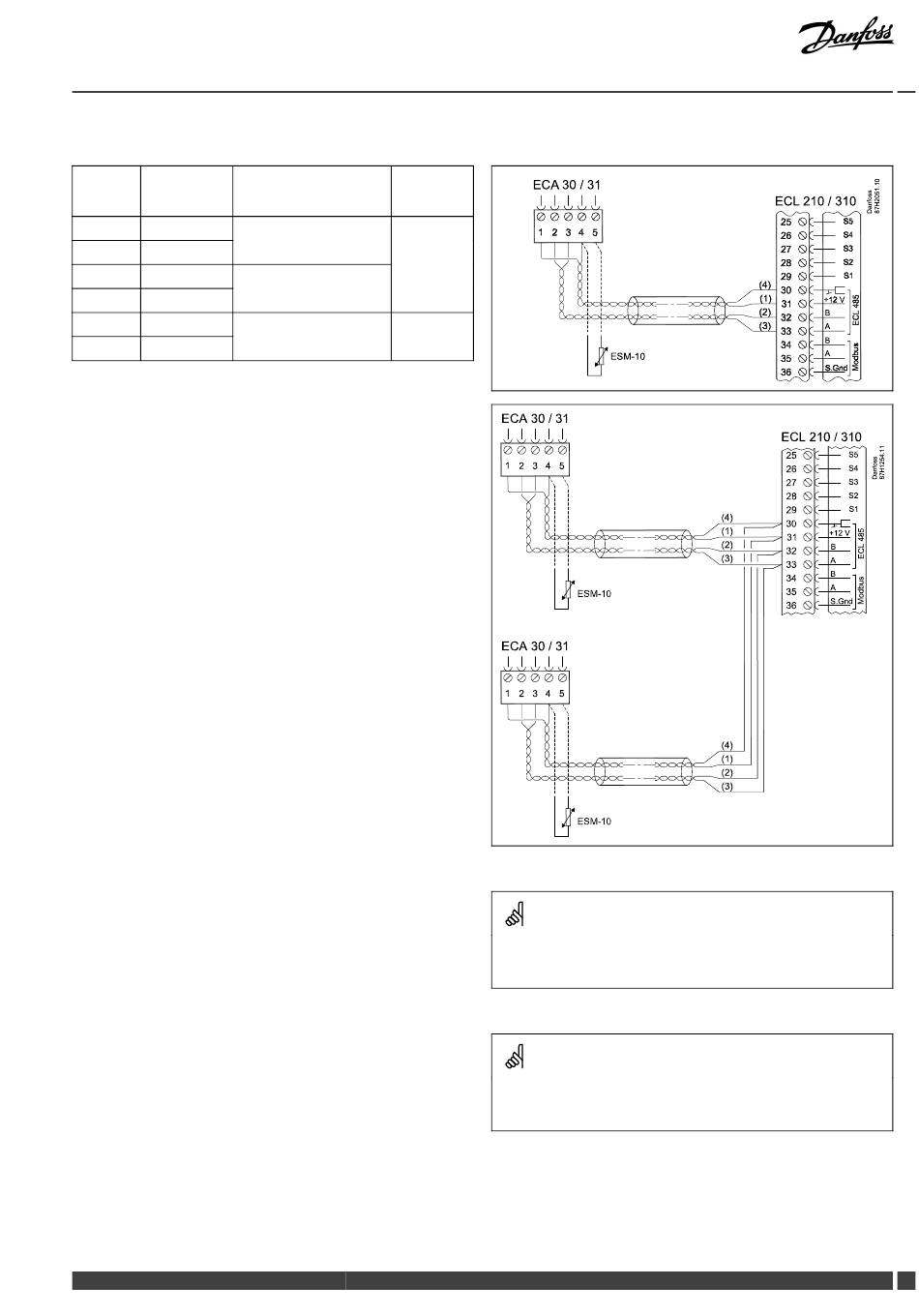

2.5.10 Elektrischer Anschluss der ECA 30/31

Klemme
Klemme ECA
Beschreibung
ECL
30/31
30
4
Verdrilltes Paar
31
1
32
2
Verdrilltes Paar
33
3
4
Externer
Raumtemperaturfühler *
5
* Nach dem Anschließen des externen Raumtemperaturfühlers
muss die ECA 30/31 aus- und wieder eingeschaltet werden.
Die Kommunikation mit dem ECA 30/31 muss im ECL Comfort
Regler unter „ECA Adr." eingerichtet werden.
Die ECA 30/31 muss ebenfalls entsprechend eingestellt werden.
Nach dem Einrichten der Applikation ist die ECA 30/31 nach
2 bis 5 Minuten betriebsbereit. Die ECA 30/31 zeigt einen
Fortschrittsbalken an.
Danfoss District Energy
ECL Comfort 310, Applikation A390
Emp-
fohlener
Typ
Kabel mit 2x
verdrilltem
Paar
ESM-10
ECA 30 / 31
ESM-10
Wenn die aktuelle Applikation zwei Heizkreise enthält, kann an jeden
Heizkreis eine ECA 30/31 angeschlossen werden. Die elektrischen
Anschlüsse sind parallel geschaltet.
Maximal 2 ECA 30/31 können an den ECL Comfort 310 Regler bzw. an
ECL Comfort 310 Regler in einem Master-/Slave-System angeschlossen
werden.
VI.GU.Z1.03
ECL 210 / 310
B
A
B
A
DEN-SMT/DK
53
