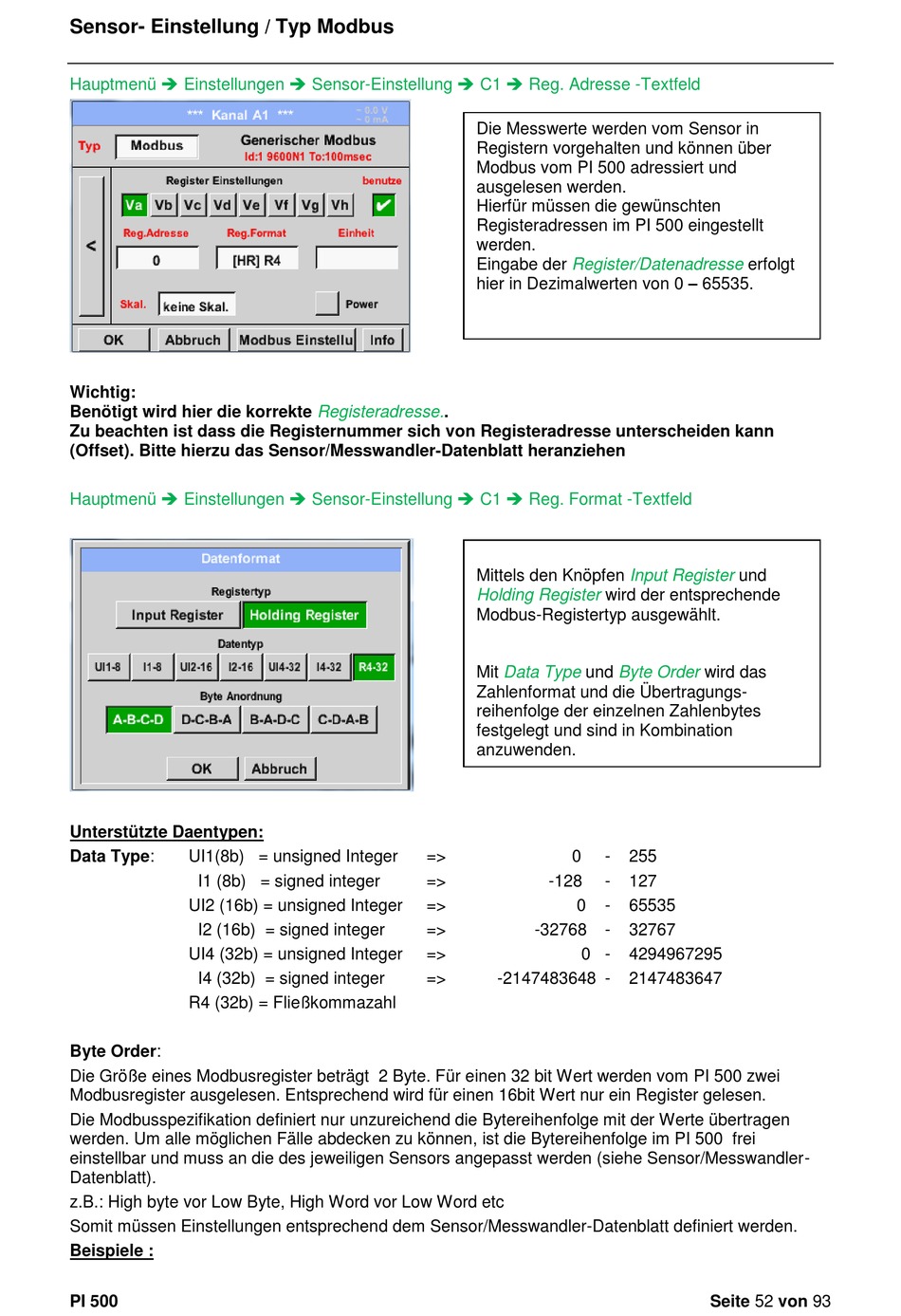

Sensor- Einstellung / Typ Modbus
Hauptmenü  Einstellungen  Sensor-Einstellung  C1  Reg. Adresse -Textfeld
Wichtig:
Benötigt wird hier die korrekte Registeradresse..
Zu beachten ist dass die Registernummer sich von Registeradresse unterscheiden kann
(Offset). Bitte hierzu das Sensor/Messwandler-Datenblatt heranziehen
Hauptmenü  Einstellungen  Sensor-Einstellung  C1  Reg. Format -Textfeld
Unterstützte Daentypen:
Data Type: UI1(8b) = unsigned Integer
I1 (8b) = signed integer
UI2 (16b) = unsigned Integer
I2 (16b) = signed integer
UI4 (32b) = unsigned Integer
I4 (32b) = signed integer
R4 (32b) = Fließkommazahl
Byte Order:
Die Größe eines Modbusregister beträgt 2 Byte. Für einen 32 bit Wert werden vom PI 500 zwei
Modbusregister ausgelesen. Entsprechend wird für einen 16bit Wert nur ein Register gelesen.
Die Modbusspezifikation definiert nur unzureichend die Bytereihenfolge mit der Werte übertragen
werden. Um alle möglichen Fälle abdecken zu können, ist die Bytereihenfolge im PI 500 frei
einstellbar und muss an die des jeweiligen Sensors angepasst werden (siehe Sensor/Messwandler-
Datenblatt).
z.B.: High byte vor Low Byte, High Word vor Low Word etc
Somit müssen Einstellungen entsprechend dem Sensor/Messwandler-Datenblatt definiert werden.
Beispiele :
PI 500
Die Messwerte werden vom Sensor in
Registern vorgehalten und können über
Modbus vom PI 500 adressiert und
ausgelesen werden.
Hierfür müssen die gewünschten
Registeradressen im PI 500 eingestellt
werden.
Eingabe der Register/Datenadresse
hier in Dezimalwerten von 0 – 65535.
Mittels den Knöpfen
Holding Register
Modbus-Registertyp ausgewählt.
Mit Data Type und
Zahlenformat und die Übertragungs-
reihenfolge der einzelnen Zahlenbytes
festgelegt und sind in Kombination
anzuwenden.
=> 0
=> -128
=> 0
=> -32768
=> 0 -
=> -2147483648 -
erfolgt
Input Register und
wird der entsprechende
Byte Order wird das
- 255
- 127
- 65535
- 32767
4294967295
2147483647
