R-SR-1207-W

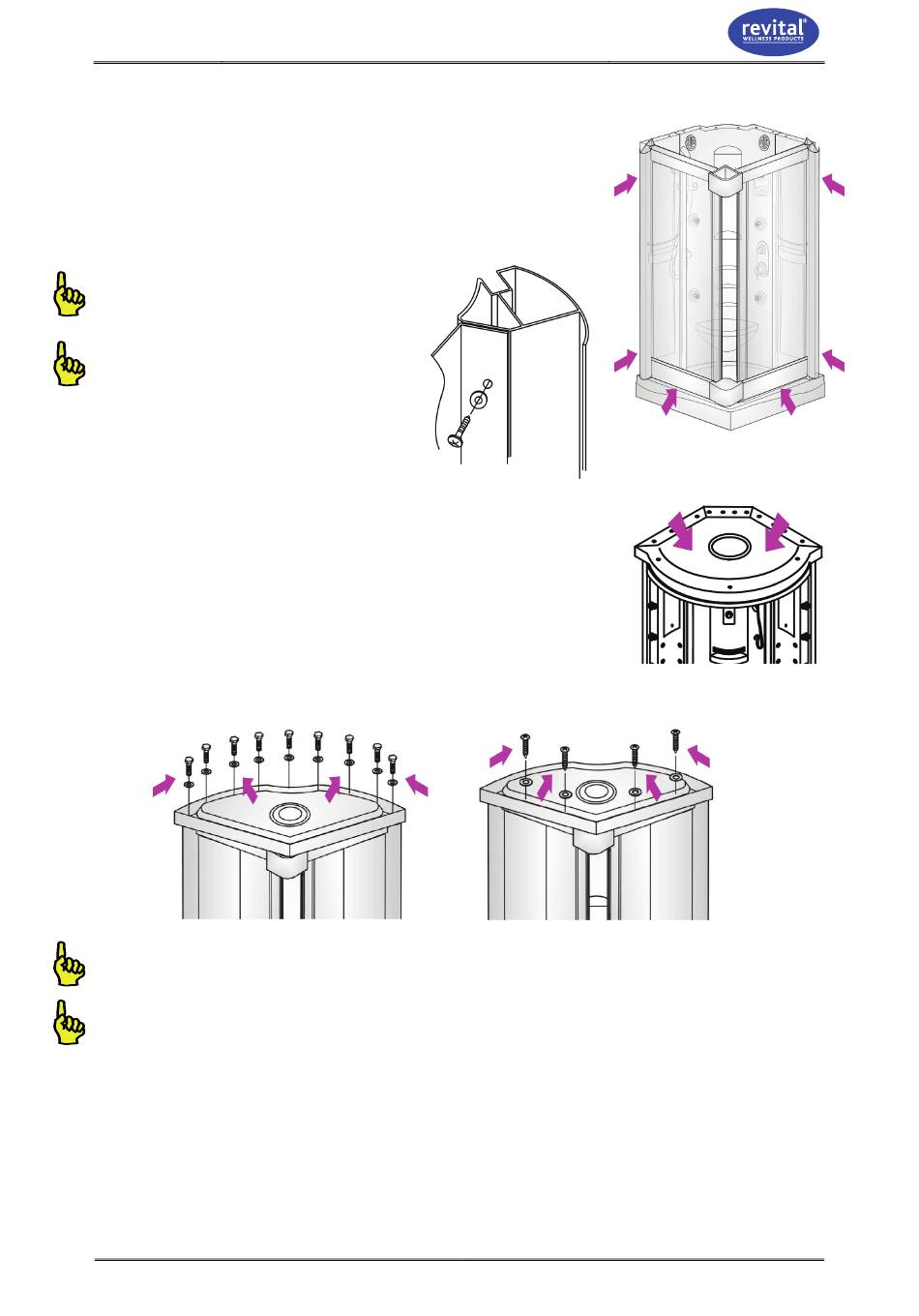

5. Montare l'insieme assemblato come
indicato al punto 3 en 4 sul piatto doccia.
– Collocare i pannelli di vetro con le
rotaie sul piatto doccia (vedi il Disegno 5-1).
– Fissare sui lati i pannelli di vetro utilizzando viti
4.2 x 20 mm per ciascun pannello (vedi il Disegno 5-2).
Inserire anche le
rosette assieme alle viti.
Stringere le viti solo a mano.
6. Montare il tetto doccia sulla cabina.
– Posizionare
doccia (vedi il Disegno 6-1).
– Fissare il tetto doccia alla parete
posteriore e alle pareti laterali utilizzando i
bulloni M6 * 25 ed i relativi dadi (vedi il Disegno 6-2).
Fissare il tetto doccia alla rotaia superiore di alluminio
–
utilizzando le viti 4.2 * 14 mm (vedi il Disegno 6-3).
M6 * 25 mm
Disegno 6-2
Interporre su entrambi i lati delle rosette fra i bulloni ed i dadi (vedi il Disegno 6-2).
Inserire anche le rosette assieme alle viti (vedi il Disegno 6-3).
15-12-2010
4.2 x 20 mm
Disegno 5-2
il
Disegno 5-1
Disegno 6-1
3.5 x 12 mm
Disegno 6-3
Installazione 3-10
tetto
