R-SR-1207-W

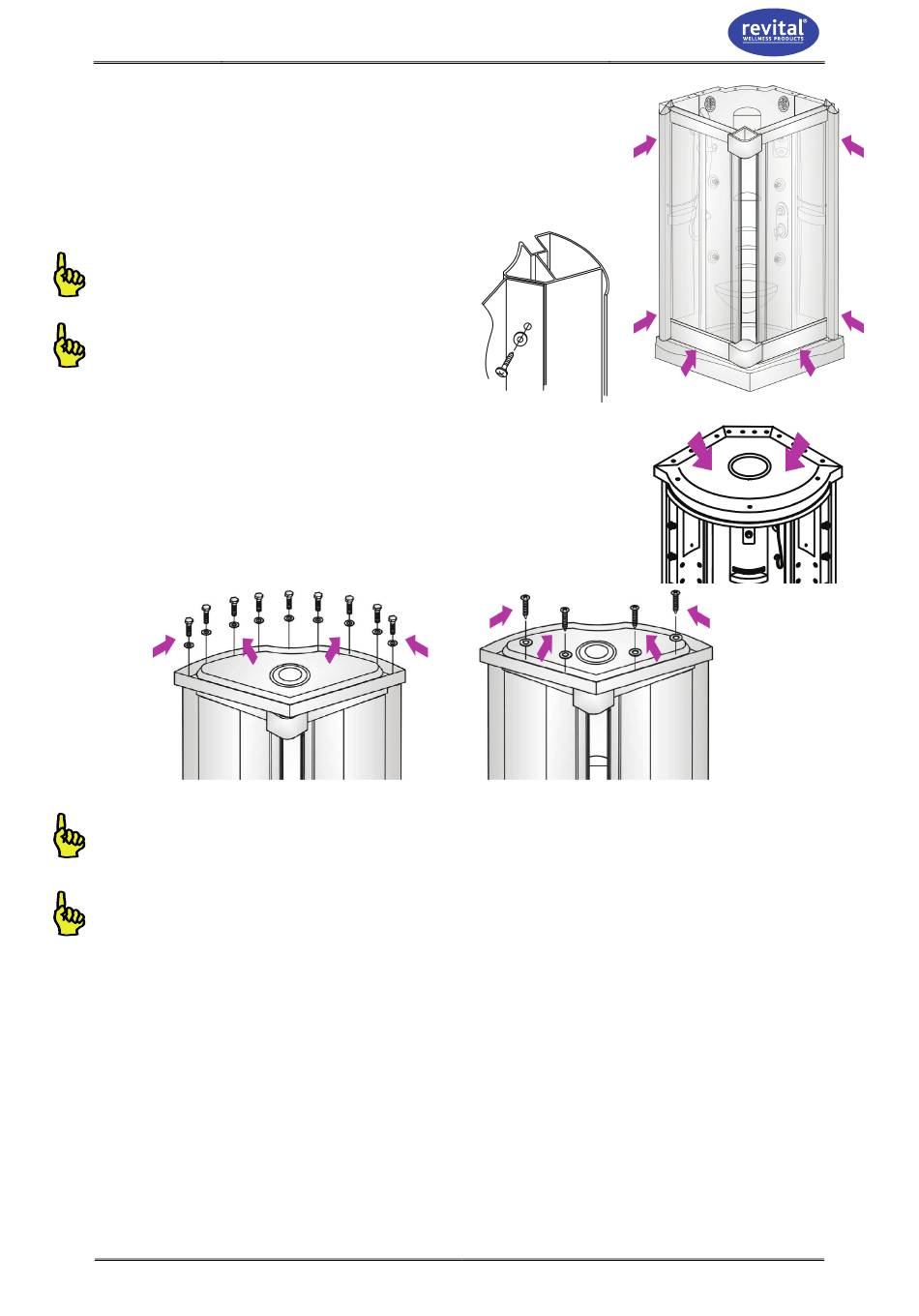

5. Placez l'ensemble monté à l'étape 3 et 4 sur le bac de douche.
– Placez sur le bac de douche les panneaux
de douches vitrés avec les rails (voir Dessin 5-1).
– Fixez les panneaux de douche vitrés contre les côtés
avec pour chaque panneau vis 4,2 x 20 mm (voir Dessin 5-2).
Placez également
une rondelle avec les vis.
Serrez les vis uniquement à la main.
6. Fixez le bac de douche sur la cabine.
Placez le toit de la douche (voir Dessin 6-1).
–
– Fixez le toit de la douche sur la paroi arrière et les parois latérales
à l'aide de boulons et écrous M6*25 mm (voir Dessin 6-2).
– Fixez le toit de la douche sur le rail supérieur en aluminium
au moyen des vis 4.2 * 14 mm (voir Dessin 6-3).
M6 * 25 mm
Dessin 6-2
Appliquez au préalable une bonne couche
de mastic dans les trous de boulons (voir Dessin 6-2).
Placez des deux côtés des rondelles
entre les boulons et les écrous (voir Dessin 6-3).
15-12-2010
4.2 x 20 mm
Dessin 5-2
3.5 x 12 mm
Dessin 6-3
Dessin 5-1
Dessin 6-1
Installation 2-10
