Revital R-SR-1207-W Gebrauchsanweisung Seite 14

1
R-SR-1207-W

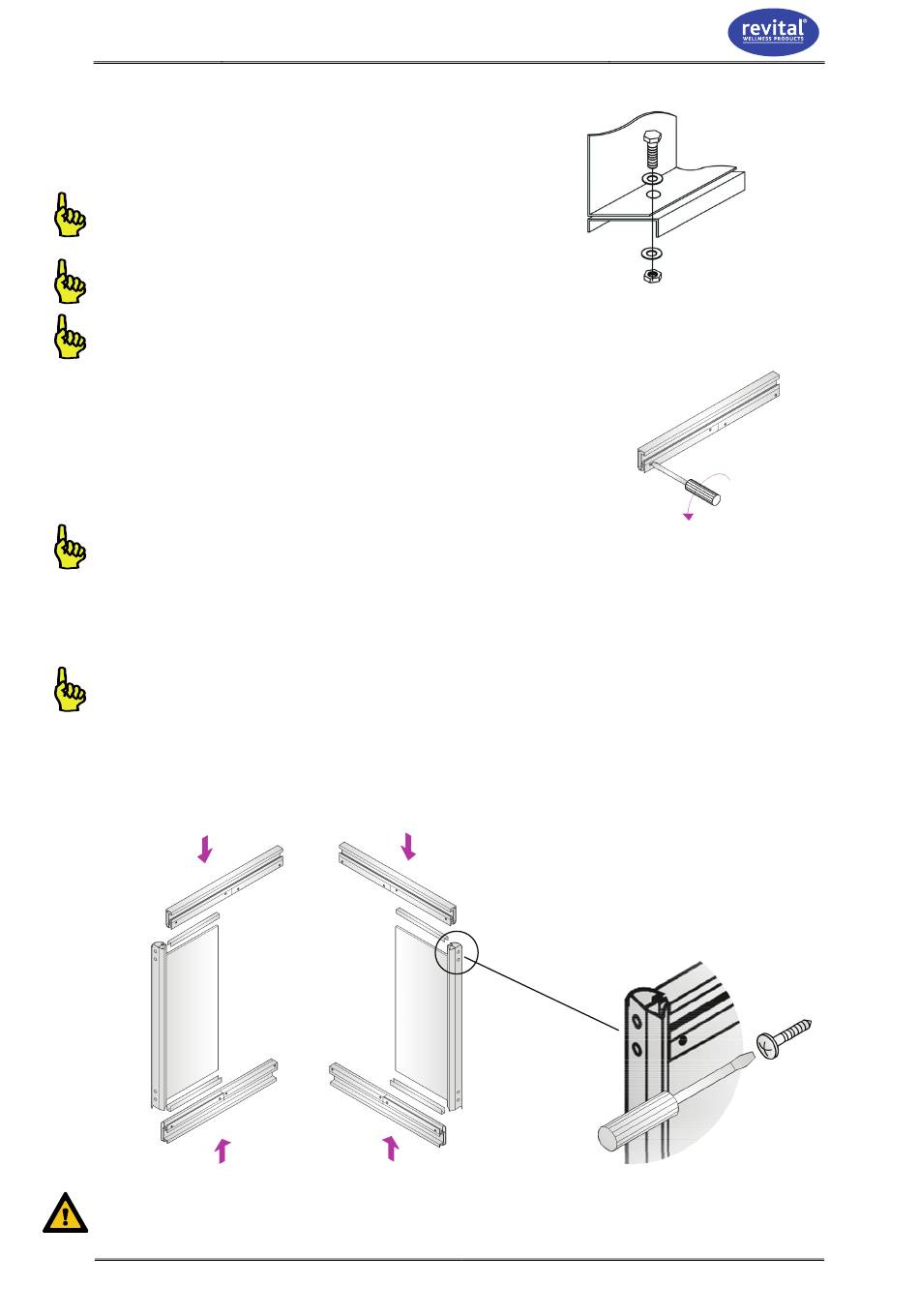

Befestigen Sie die Rückwand mit M6-Bolzen und
–
-Muttern an der Duschwanne (siehe Zeichnung 2-4).
– Befestigen Sie die Seitenwände mit M6-Bolzen
und -Muttern an der Duschwanne (siehe Zeichnung 2-4).
Ziehen Sie die Bolzen
zunächst nur handfest an.
Dichten Sie die Bolzenlöcher vorher
sorgfältig mit säurefreier Dichtungsmasse ab.
Verwenden Sie an beiden Seiten Ringe zwischen den Bolzen und den Muttern.
3. Befestigen Sie die Glasduschwände in den Schienen.
– Lösen Sie die Schraube in der unteren
und oberen Schiene (siehe Zeichnung 3-1).
– Bringen Sie die Dichtungsstreifen (siehe Einzelteil I) am oberen
und unteren Rand der Glasduschwände an (siehe Zeichnung 3-2).
Schneiden Sie die Gummistücke (siehe Einzelteil J) nach Maß zurecht.
– Stellen Sie die Glasduschwände (mit den Dichtungsstreifen)
in die Aussparung der unteren Schiene und bringen Sie die obere
Schiene oben auf den beiden Glasduschwänden an (siehe Zeichnung 3-2)..
Benutzen Sie einen Gummihammer (siehe Zeichnung 3-2),
um die Glasduschwände in den Schienen zu befestigen.
– Ziehen Sie die Schraube in der unteren
und oberen Schiene an (siehe Zeichnung 3-1).
– Befestigen Sie die Aluminium-Seitenprofile (siehe Einzelteil H)
mit 3.5 * 25 mm Schrauben an der oberen und der unteren Schiene (siehe Zeichnung 3-
Zeichnung 3-2
Führen Sie diese Arbeit bitte zu zweit aus.
15-12-2010
M6 * 25 mm
Zeichnung 2-4
Zeichnung 3-1
3.5 x 25 mm
Zeichnung 3-3
Installation 1-8
