8. Raccordez le tuyau à vapeur (voir Dessin 8-1).
–
Raccordez le conduit de
drainage sur le «DRAIN».
–
Raccordez le tuyau d'eau froide
sur l'arrivée indiquée «
–
Retirez l'écrou à chapeau de la sortie «S
–
Raccordez le conduit de drainage sur le générateur de vapeur.
–
Raccordez le tuyau de vapeur sur la sortie «S
Raccordez le tuyau de vapeur de l'autre côté sur le diffuseur de vapeur.
–
Placez une rondelle d'étanchéité en silicone dans les raccords.
Le tuyau de vapeur doit être légèrement courbé vers le haut
directement après le générateur de vapeur, afin d'éviter que de l'eau
chaude pénètre dans la cabine par le diffuseur de chaleur (voir Dessin 8-2).
9. Préparez le système électrique et l'alimentation en eau.
–
Placez la pomme de
douche sur la barre de glissement.
–
Raccordez la pomme de douche
sur le raccord du panneau technique (voir Dessin 9-1).
Raccordez le tuyau pour l'alimentation en eau
–
sur le manchon de serrage et branchez ensuite le
tuyau sur le raccord du jet d'eau principal (voir Dessin 9-2).
Placez une bague d'étanchéité
en caoutchouc dans le raccord.
–
Raccordez l'ozoniseur sur l'alimentation en eau; raccordez à cet effet entre eux les tuyaux
gris et transparent avec le clapet entre les deux, raccordez ensuite le tuyau gris sur le raccord
en T, puis finalement le tuyau transparent sur le raccordement de l'ozoniseur (voir Dessin 9-2).
Raccordez l'éclairage LED et le câble pour la connexion MP3 (voir Dessin 9-3).
–
Raccord
pour ozoniseur
Raccord
pour eau

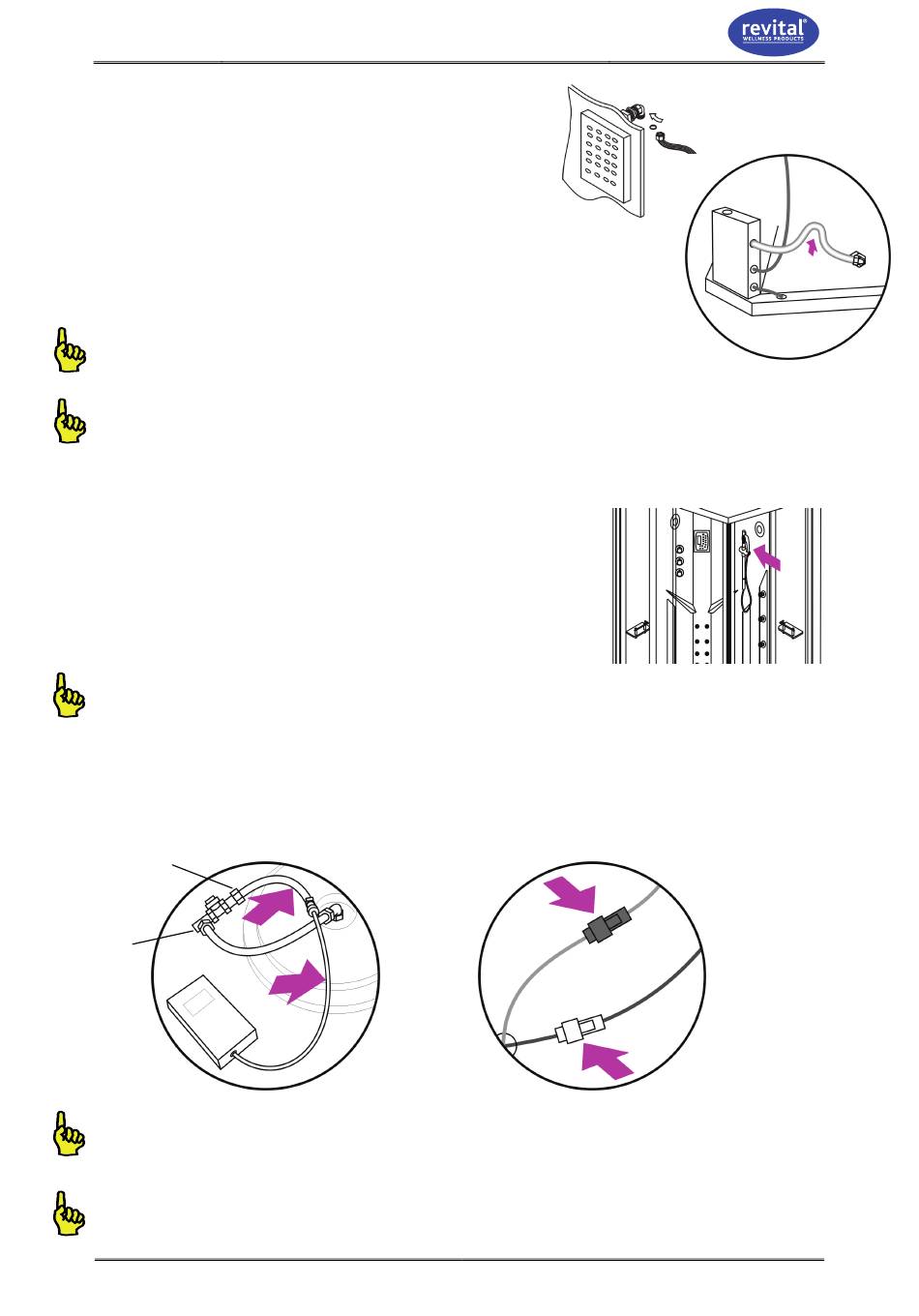

Dessin 9-2
Pas toutes les cabines de douche
hammam ne sont équipées d'un ozoniseur.
Passez le tuyau de l'alimentation en eau, le câble de l'éclairage
DEL et du branchement du MP3 par l'orifice du dôme de la douche.
15-12-2010
» (
).
WATER
EAU
» (
TEAM
TEAM
).
VAPEUR
Dessin 8-1
» (
).
VAPEUR
Dessin 9-3
Dessin 8-2
Dessin 9-1
Installation 2-12
