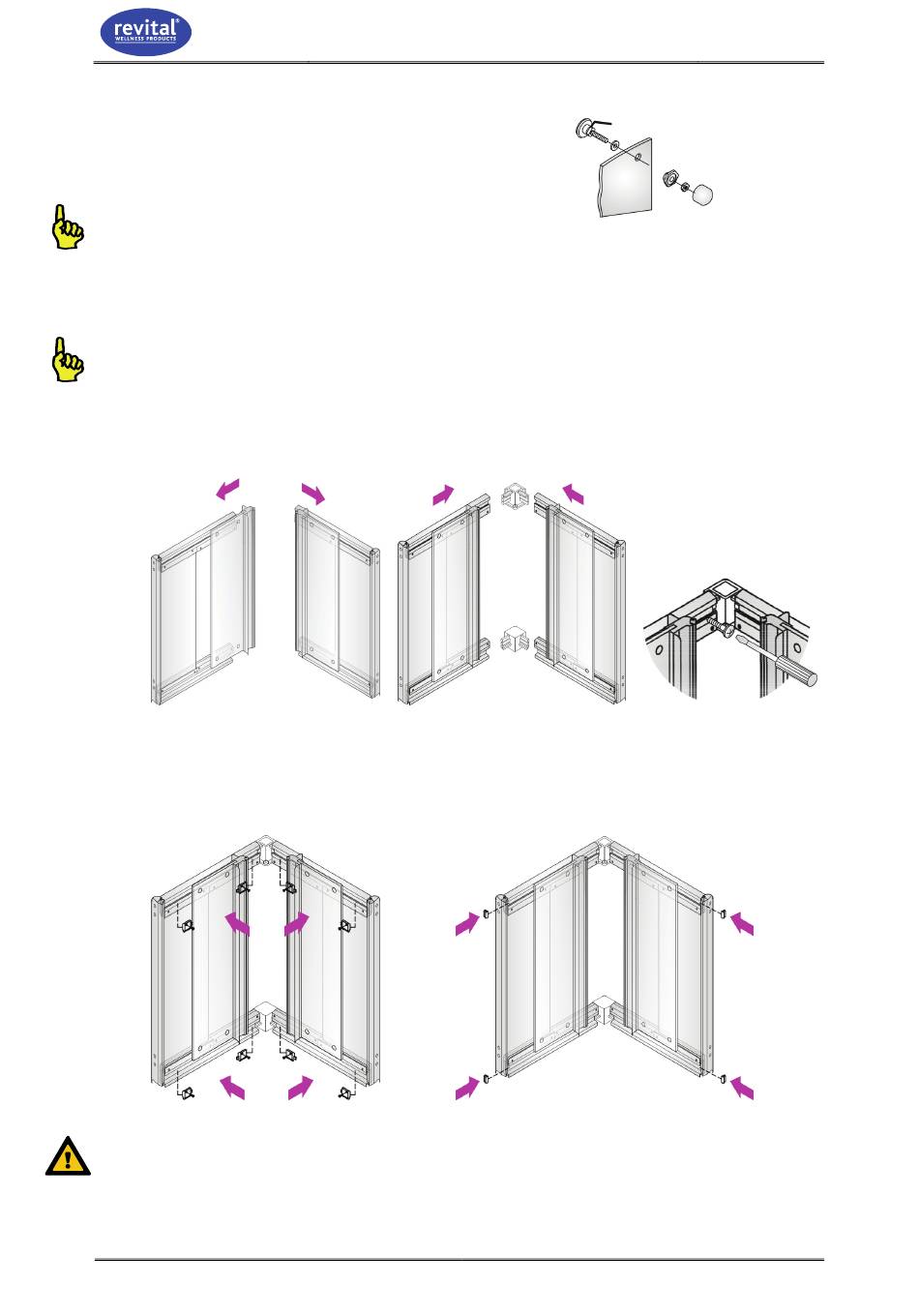

4. Montare le ante scorrevoli di vetro della porta.
Collocare le ruotine delle ante sulle ante
–
di vetro della porta (vedi il Disegno 4-1).
Stringere le ruotine della porta inizialmente solo a mano.
Inserire le ante di vetro nella rotaia inferiore e superiore,
–
utilizzando le apposite rientranze (vedi il Disegno 4-2).
Le ruotine devono trovarsi sul lato convesso delle ante scorrevoli.
– Fissare i pannelli di vetro l'uno all'altro
utilizzando gli angolari di fissaggio (vedi il Disegno 4-3).
– Stringere le viti degli angolari di fissaggio (vedi il Disegno 4-4).
Disegno 4-2
– Montare i fermaporta al centro e sul lato esterno
della rotaia inferiore e superiore (vedi il Disegno 4-5).
– Montare i tasselli di gomma di battuta alle estremità
della rotaia inferiore e superiore (vedi il Disegno 4-6).
Tekening 4-5
Non stringere le viti dei fermaporta eccessivamente. La molla potrebbe
sganciarsi e l'apice delle viti potrebbe danneggiare le rotaie inferiori e superiori
3-9 Installazione
R-SR-1207-W
Disegno 4-1
Disegno 4-3
Tekening 4-6
3
4.2 x 8 mm
Disegno 4-4
.
