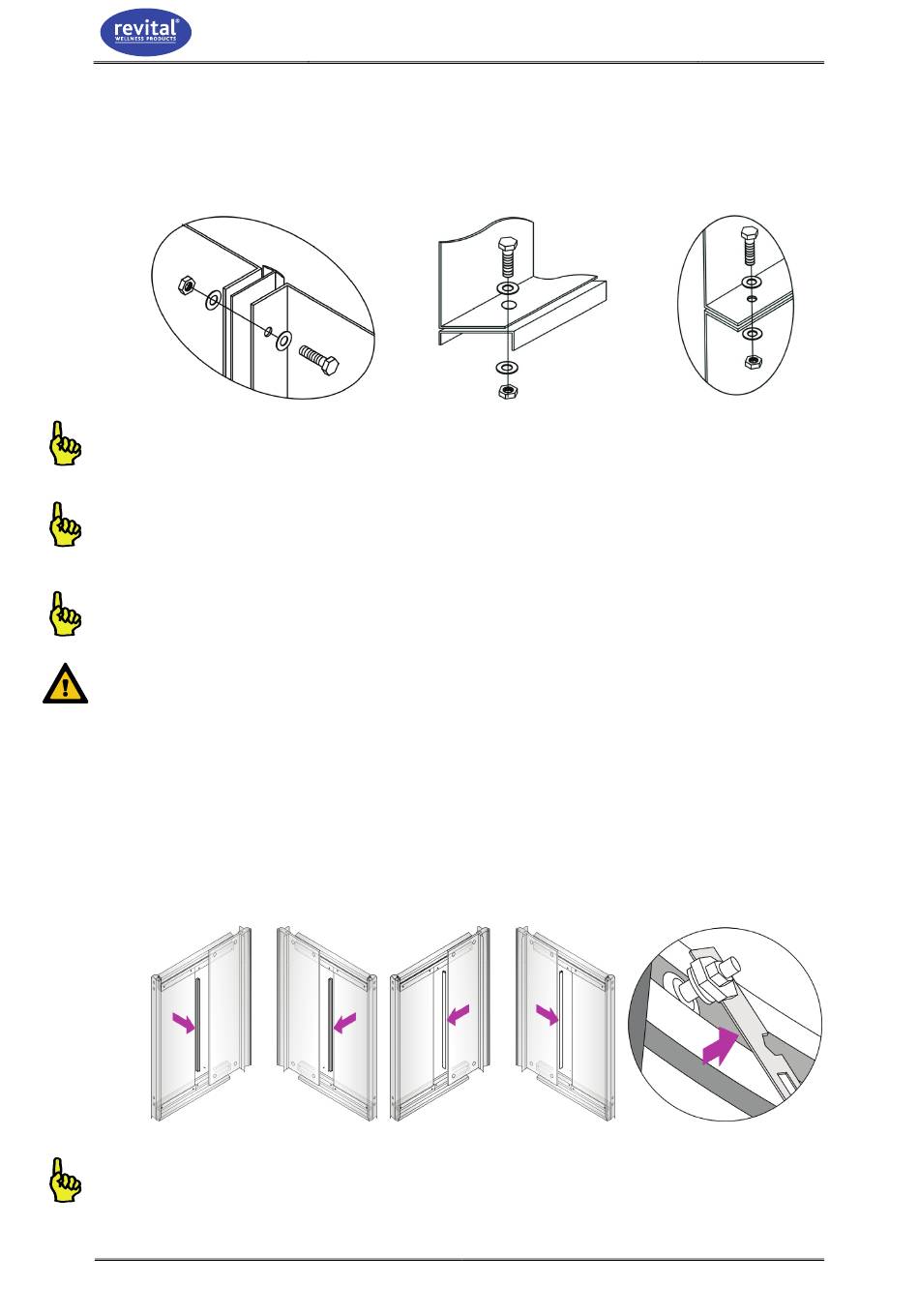

Après le montage du toit de la douche, effectuez les serrages suivants :
–
(a) Serrez les boulons et écrous entre la
paroi arrière et les parois latérales (voir Dessin 6-4).
(b) Serrez les boulons et les écrous entre la paroi arrière, les
parois latérales et le bac de douche (voir Dessin 6-5) ; et entre la
paroi arrière, les parois latérales et le toit de la douche (voir Dessin 6-6).
Dessin 6-4
Ne serrez pas à fond les boulons.
Durant le serrage des boulons et écrous, vérifiez si les
profilés en T, la paroi arrière, les parois latérales et le toit
de la douche sont bien alignés les uns par rapport aux autres.
Bouchez bien tous les interstices dans le bac de douche
avec du mastic sans acide, les assemblages par boulons également.
N'obstruez pas les rigoles de reflux d'eau du bac de douche.
7. Montez les caoutchoucs sur les panneaux et portes de douche vitrés.
– Posez les caoutchoucs (voir Elément J) sur les bords
latéraux des panneaux de douche vitrés (voir Dessin 7-1).
– Posez les caoutchoucs (voir Elément K) sur les bords
latéraux des panneaux de douche vitrés (voir Dessin 7-2).
Alignez les deux portes l'une par rapport à l'autre;
–
utilisez la clé de serrage à cet effet (voir Dessin 7-3).
Dessin 7-1
Veillez à ce que le volet des bandes
d'étanchéité soit orienté vers la vitre opposée.
2-11 Installation
R-SR-1207-W
Dessin 6-5
Dessin 7-2
2
Dessin 6-6
Dessin 7-3
