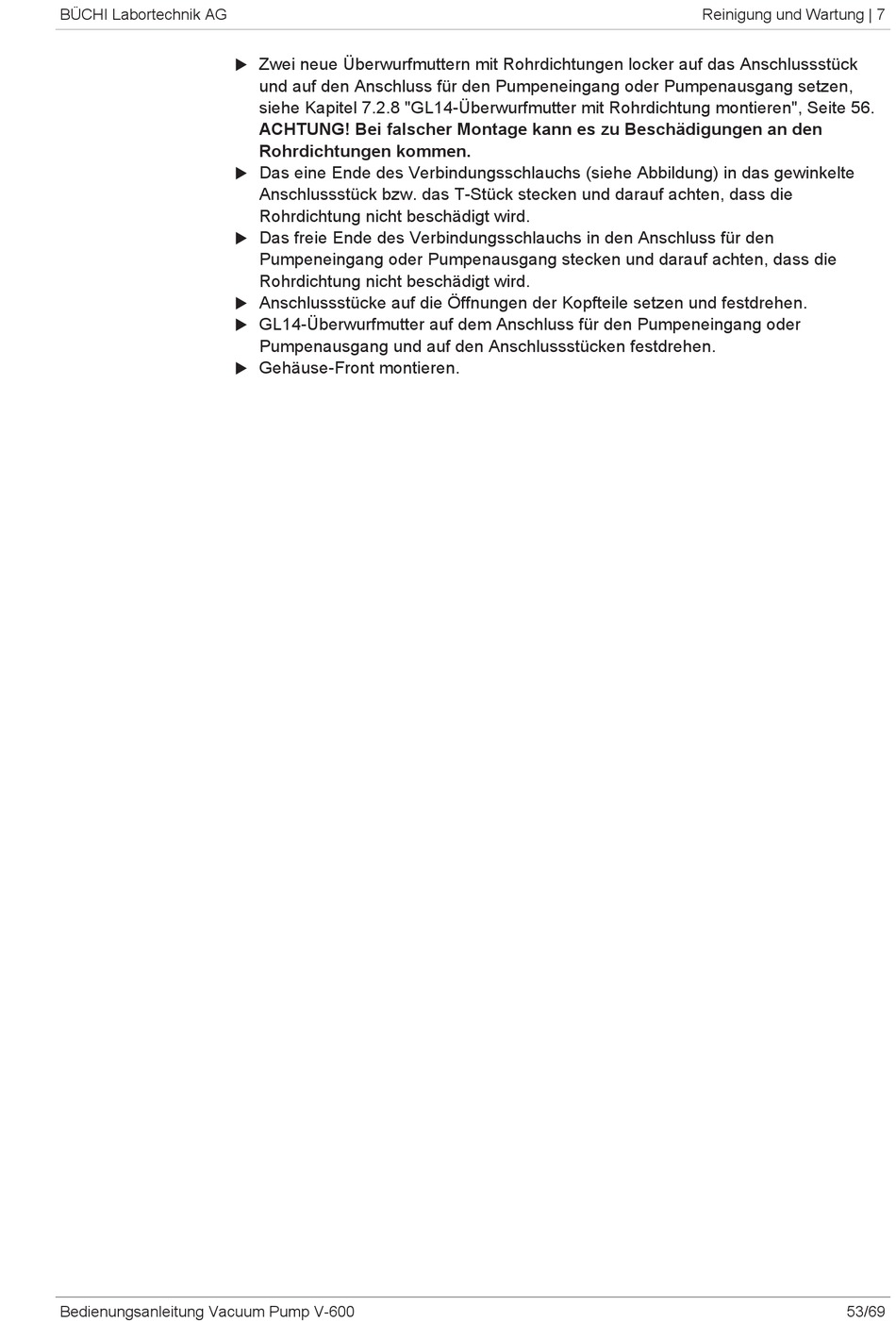

BÜCHI Labortechnik AG
Bedienungsanleitung Vacuum Pump V-600
Zwei neue Überwurfmuttern mit Rohrdichtungen locker auf das Anschlussstück
u
und auf den Anschluss für den Pumpeneingang oder Pumpenausgang setzen,
siehe Kapitel 7.2.8 "GL14-Überwurfmutter mit Rohrdichtung montieren", Seite 56.
ACHTUNG! Bei falscher Montage kann es zu Beschädigungen an den
Rohrdichtungen kommen.
Das eine Ende des Verbindungsschlauchs (siehe Abbildung) in das gewinkelte
u
Anschlussstück bzw. das T-Stück stecken und darauf achten, dass die
Rohrdichtung nicht beschädigt wird.
u Das freie Ende des Verbindungsschlauchs in den Anschluss für den
Pumpeneingang oder Pumpenausgang stecken und darauf achten, dass die
Rohrdichtung nicht beschädigt wird.
u Anschlussstücke auf die Öffnungen der Kopfteile setzen und festdrehen.
u GL14-Überwurfmutter auf dem Anschluss für den Pumpeneingang oder
Pumpenausgang und auf den Anschlussstücken festdrehen.
Gehäuse-Front montieren.
u
Reinigung und Wartung | 7
53/69
