7 | Reinigung und Wartung
46/69
Die gesamte Verbindungskomponente mit Anschlussstücken abnehmen.
u
Verbindungskomponente zwischen rechtem Kopfteil und Anschluss für
Pumpenausgang herausnehmen
Benötigtes Werkzeug:
— Torxschlüssel Tx10
Befestigungsschrauben (3) des gewinkelten Anschlussstücks (2) auf dem Kopfteil
u
herausdrehen.
GL14-Überwurfmutter auf dem Anschluss für den Pumpenausgang (9) aufdrehen
u
und zurückziehen.
u Die gesamte Verbindungskomponente mit Anschlussstück abnehmen.
Verbindungskomponente zwischen den linken und rechten Kopfteilen
herausnehmen
Benötigtes Werkzeug:
— Torxschlüssel Tx10
u Befestigungsschrauben (3) der gewinkelten Anschlussstücke (2) auf den linken
Kopfteilen und des gewinkelten Anschlussstücks auf dem rechten oberen Kopfteil
herausdrehen.
u Die drei Anschlusstücke inklusive der gesamten Verbindungskomponente
abnehmen.
Verbindungsschlauch zwischen den beiden rechten Kopfteilen herausnehmen
Benötigtes Werkzeug:
— Torxschlüssel Tx10
Befestigungsschrauben (3) der beiden gewinkelten Anschlussstücke (2)
u
herausdrehen.
Die beiden Anschlussstücke inklusive Verbindungsschlauch abnehmen.
u
Schritt 2: Kopfteil demontieren
1
2
3

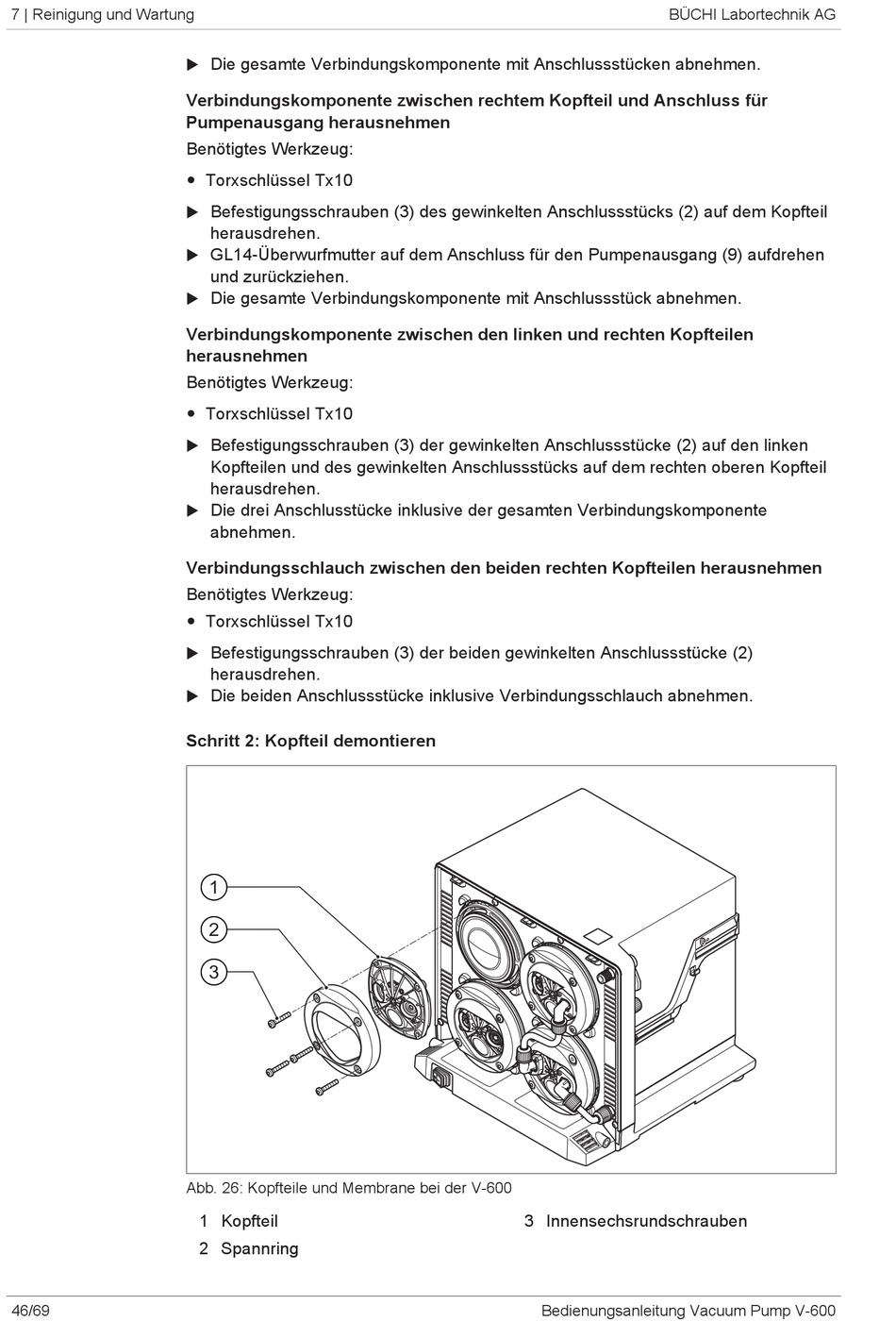

Abb. 26: Kopfteile und Membrane bei der V-600
1 Kopfteil
2 Spannring
BÜCHI Labortechnik AG
3 Innensechsrundschrauben
Bedienungsanleitung Vacuum Pump V-600
