5 | Inbetriebnahme
26/69
5

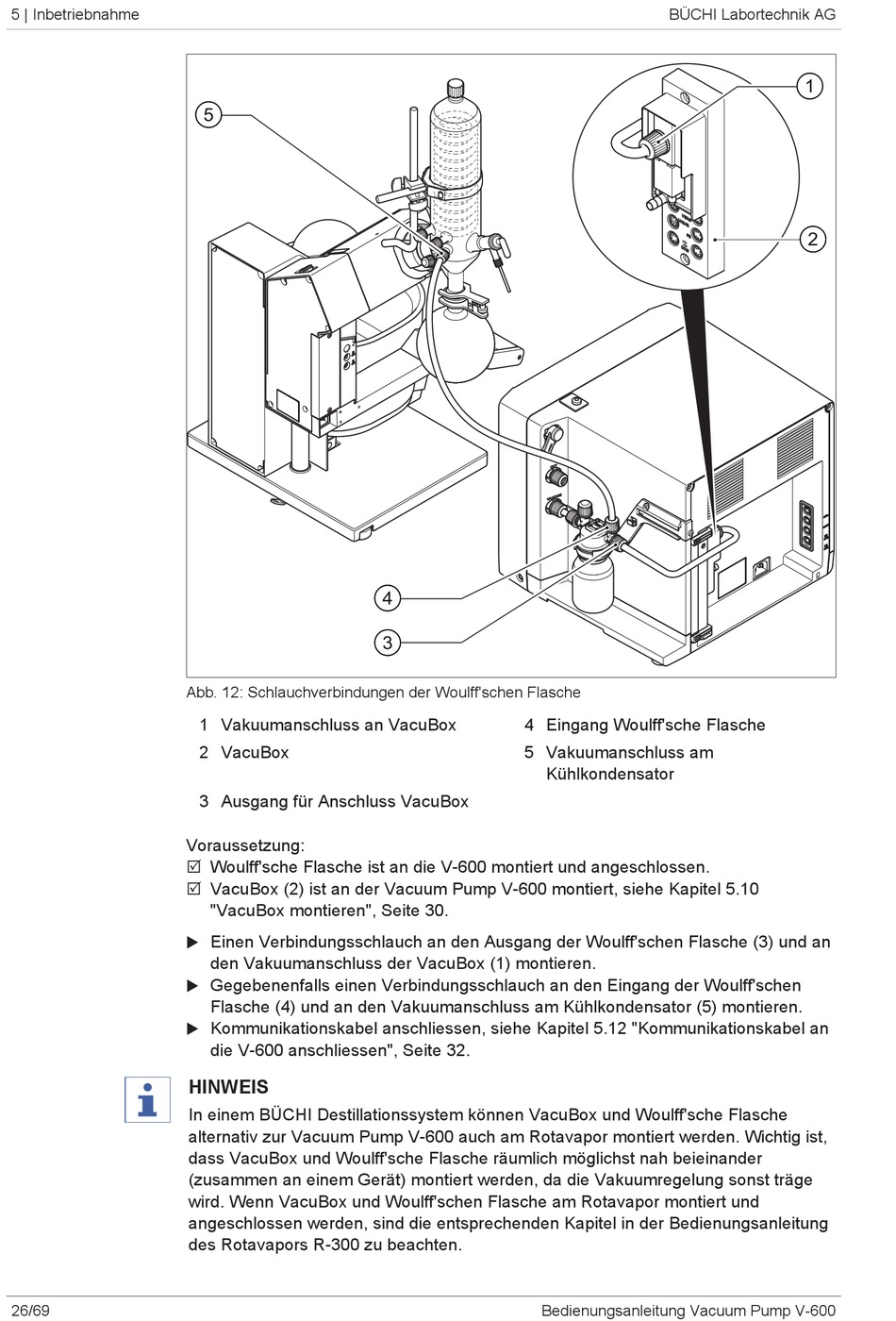

Abb. 12: Schlauchverbindungen der Woulff'schen Flasche
1 Vakuumanschluss an VacuBox
2 VacuBox
3 Ausgang für Anschluss VacuBox
Voraussetzung:
R Woulff'sche Flasche ist an die V-600 montiert und angeschlossen.
R VacuBox (2) ist an der Vacuum Pump V-600 montiert, siehe Kapitel 5.10
"VacuBox montieren", Seite 30.
u Einen Verbindungsschlauch an den Ausgang der Woulff'schen Flasche (3) und an
den Vakuumanschluss der VacuBox (1) montieren.
Gegebenenfalls einen Verbindungsschlauch an den Eingang der Woulff'schen
u
Flasche (4) und an den Vakuumanschluss am Kühlkondensator (5) montieren.
Kommunikationskabel anschliessen, siehe Kapitel 5.12 "Kommunikationskabel an
u
die V-600 anschliessen", Seite 32.
HINWEIS
In einem BÜCHI Destillationssystem können VacuBox und Woulff'sche Flasche
alternativ zur Vacuum Pump V-600 auch am Rotavapor montiert werden. Wichtig ist,
dass VacuBox und Woulff'sche Flasche räumlich möglichst nah beieinander
(zusammen an einem Gerät) montiert werden, da die Vakuumregelung sonst träge
wird. Wenn VacuBox und Woulff'schen Flasche am Rotavapor montiert und
angeschlossen werden, sind die entsprechenden Kapitel in der Bedienungsanleitung
des Rotavapors R-300 zu beachten.
4
3
4 Eingang Woulff'sche Flasche
5 Vakuumanschluss am
Kühlkondensator
