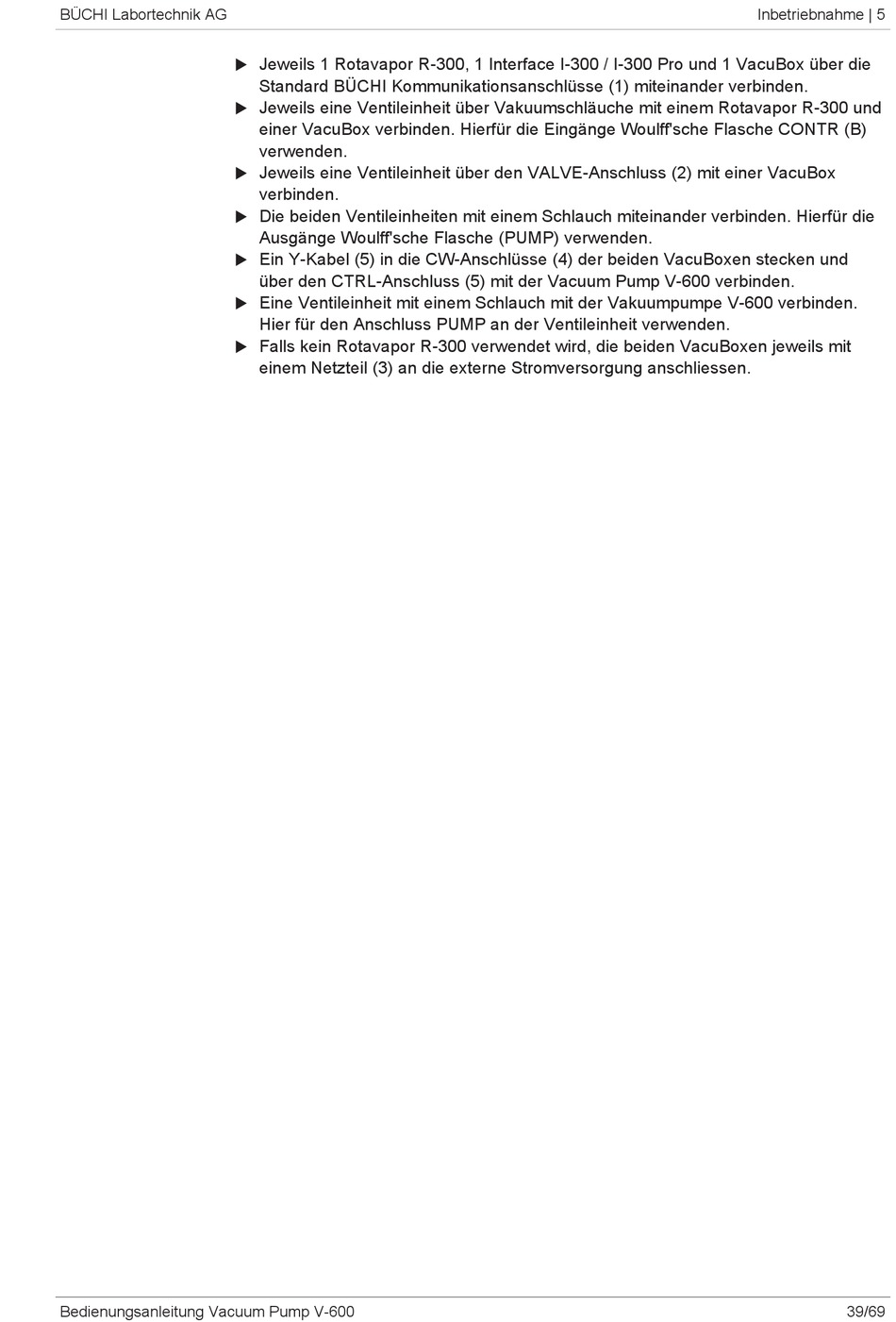

Buchi V-600 Bedienungsanleitung Seite 39

BÜCHI Labortechnik AG
Bedienungsanleitung Vacuum Pump V-600
Jeweils 1 Rotavapor R-300, 1 Interface I-300 / I-300 Pro und 1 VacuBox über die
u
Standard BÜCHI Kommunikationsanschlüsse (1) miteinander verbinden.
Jeweils eine Ventileinheit über Vakuumschläuche mit einem Rotavapor R-300 und
u
einer VacuBox verbinden. Hierfür die Eingänge Woulff'sche Flasche CONTR (B)
verwenden.
Jeweils eine Ventileinheit über den VALVE-Anschluss (2) mit einer VacuBox
u
verbinden.
u Die beiden Ventileinheiten mit einem Schlauch miteinander verbinden. Hierfür die
Ausgänge Woulff'sche Flasche (PUMP) verwenden.
u Ein Y-Kabel (5) in die CW-Anschlüsse (4) der beiden VacuBoxen stecken und
über den CTRL-Anschluss (5) mit der Vacuum Pump V-600 verbinden.
u Eine Ventileinheit mit einem Schlauch mit der Vakuumpumpe V-600 verbinden.
Hier für den Anschluss PUMP an der Ventileinheit verwenden.
Falls kein Rotavapor R-300 verwendet wird, die beiden VacuBoxen jeweils mit
u
einem Netzteil (3) an die externe Stromversorgung anschliessen.
Inbetriebnahme | 5
39/69
