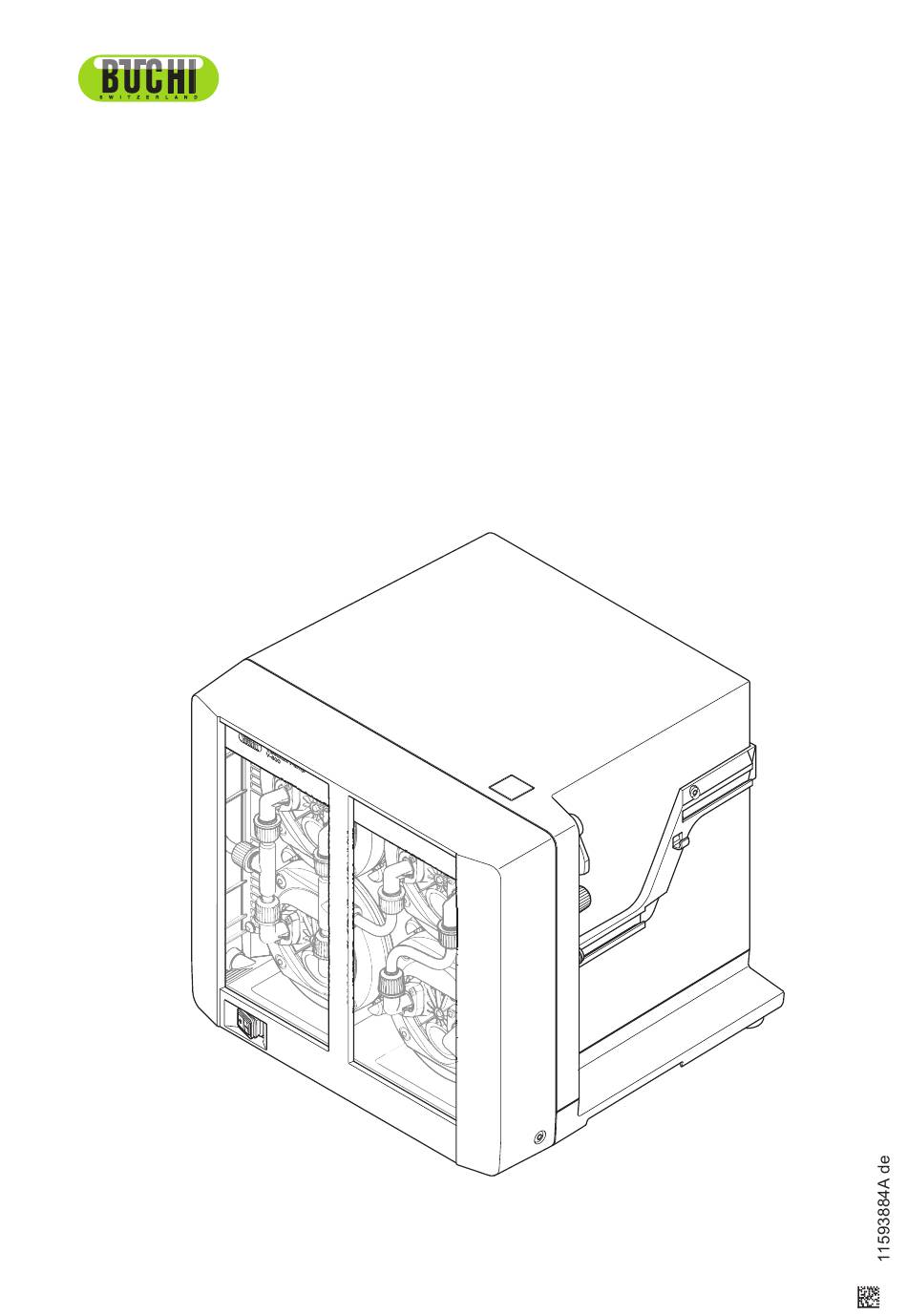

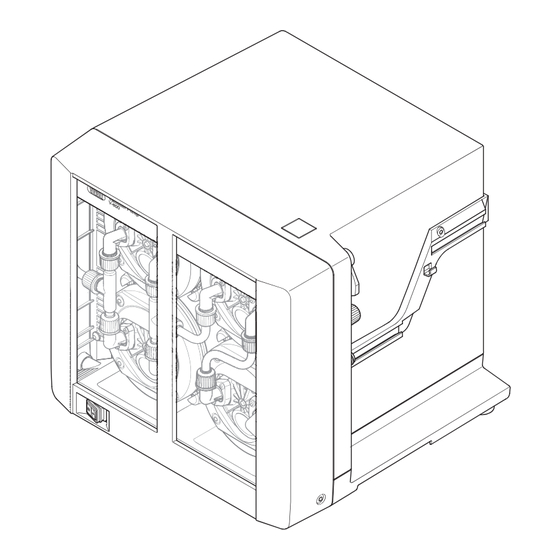

  • Seite 1 Vacuum Pump V-600 Bedienungsanleitung...
  • Seite 2 Impressum Produktidentifikation: Bedienungsanleitung (Original) Vacuum Pump V-600 11593884 Publikationsdatum: 06.2016 BÜCHI Labortechnik AG Meierseggstrasse 40 Postfach CH-9230 Flawil 1 E-Mail: quality@buchi.com BÜCHI behält sich das Recht vor, diese Anleitung auf Grund künftiger Erfahrungen nach Bedarf zu ändern. Dies gilt insbesondere für Aufbau, Abbildungen und technische Details.

  • Seite 3: Inhaltsverzeichnis

    Rückansicht ...........................  12 3.2.3 Anschlüsse.......................... 13 3.2.4 Innenansicht...........................  15 3.2.5 Typenschild.......................... 16 Lieferumfang............................ 16 Technische Daten.......................... 17 3.4.1 Vacuum Pump V-600...................... 17 3.4.2 Umgebungsbedingungen.......................  17 3.4.3 Materialien .......................... 17 Transport und Lagerung.................... 18 Transport ............................ 18 Lagerung............................ 18 Bedienungsanleitung Vacuum Pump V-600...
  • Seite 4 5.13.3 Übersicht: Vakuumschlauchverbindungen einrichten ............ 36 5.14 Vacuum Pump V-600 mit 2 Rotavaporsystemen betreiben...............  37 Bedienung .......................... 40 V-600 ohne Interface I-300 / I-300 Pro betreiben ................ 40 V-600 mit Interface I-300 / I-300 Pro betreiben .................  40 Reinigung und Wartung.................... 41 Reinigung............................ 41 7.1.1...
  • Seite 5 BÜCHI Labortechnik AG Inhaltsverzeichnis Anhang .......................... 60 10.1 Lösungsmitteltabelle ..........................  60 10.2 Ersatzteile und Zubehör........................ 62 10.2.1 Zubehör.......................... 62 10.2.2 Verschleissteile ........................ 64 10.2.3 Ersatzteile .......................... 65 10.3 Gesundheits- und Sicherheitsfreigabe.................... 66 10.4 Sicherheit und Gesundheitsschutz .................... 67 Bedienungsanleitung Vacuum Pump V-600...

  • Seite 6: Zu Diesem Dokument

    Auslieferung. Sie ist Teil des Produktes und enthält wichtige Informationen, die für eine sichere Bedienung und Instandhaltung nötig sind. Diese Bedienungsanleitung gilt für alle Varianten der Vacuum Pump V-600 und wendet sich hauptsächlich an Laborpersonal. Für einen störungsfreien und sicheren Betrieb lesen Sie diese Bedienungsanleitung, bevor Sie das Gerät in Betrieb nehmen, und befolgen Sie...

  • Seite 7: Gebotssymbole

    Verfügbare Sprachen Diese Bedienungsanleitung wurde auf Deutsch erstellt und in weitere Sprachen übersetzt. Die Übersetzungen sind auf der beiliegenden CD vorhanden oder können als PDF über http://www.buchi.com angefordert werden. Warenzeichen Produktnamen sowie eingetragene und nicht eingetragene Warenzeichen, die in dieser Anleitung genannt sind, werden nur zur Identifizierung genutzt und bleiben das Eigentum des jeweiligen Besitzers.

  • Seite 8: Sicherheit

    2 | Sicherheit BÜCHI Labortechnik AG Sicherheit Bestimmungsgemässe Verwendung Die Vacuum Pump V-600 ist als Laborgerät konzipiert und gebaut. Ihre bestimmungsgemässe Verwendung ist das Evakuieren von Laborinstrumenten. Dies geschieht – mit oder ohne Regelung durch einen Vakuumkontroller – über eine PTFE-Membranpumpe.

  • Seite 9: Restrisiken

    — Das Personal muss die lokal gültigen Vorschriften und Regeln für sicheres und gefahrenbewusstes Arbeiten einhalten. — Sicherheitsrelevante Vorfälle, die während der Bedienung des Geräts auftreten, sollten an den Hersteller gemeldet werden (quality@buchi.com). BÜCHI Servicetechniker Der von BÜCHI autorisierte Servicetechniker hat an speziellen Schulungen teilgenommen und ist von der BÜCHI Labortechnik AG dazu berechtigt, besondere...

  • Seite 10: Persönliche Schutzausrüstung

    Technische Änderungen am Gerät oder an Zubehörteilen nur nach vorheriger schriftlicher Genehmigung der BÜCHI Labortechnik AG und nur von autorisierten BÜCHI Technikern durchführen lassen. BÜCHI übernimmt keine Haftung für Schäden, die aufgrund unerlaubter Modifikationen entstehen. 10/69 Bedienungsanleitung Vacuum Pump V-600...

  • Seite 11: Produktbeschreibung

    Im Stand-Alone-Betrieb schaltet die Vacuum Pump V-600 nach 1 h Betriebsdauer automatisch in den Stromsparmodus um. Im Stromsparmodus läuft die Vacuum Pump V-600 mit 80 % der maximalen Drehzahl und erzeugt immer noch das gleiche Endvakuum von 1.5 mbar (± 1 mbar). Nach 2 h Betriebsdauer reduziert sich die Drehzahl auf 50 % der maximalen Drehzahl bei weiterhin gleichbleibendem...

  • Seite 12: Rückansicht

    3 | Produktbeschreibung BÜCHI Labortechnik AG 3.2.2 Rückansicht Abb. 2: Rückansicht der V-600 1 Gasballast 5 Belüftungsschlitze 2 Pumpenausgang 6 Anschlussleiste für Kommunikationsstecker (siehe Kapitel 5.12 "Kommunikationskabel an die V-600 anschliessen", Seite 32) 3 Pumpeneingang (Vakuum) 7 Sicherungsöse (zum Fixieren gegen Herunterfallen bei Erdbeben) 4 Halteschiene für...

  • Seite 13: Anschlüsse

    Die CTRL-Buchse bietet folgende Optionen: — Digitale ON/OFF-Steuerung der Pumpe über ältere Geräte (V-850 / V-855, V-800 / V-805) sowie über die VacuBox. — Betrieb von zwei Rotavaporsystemen mit nur einer Vacuum Pump V-600, siehe Kapitel 5.14 "Vacuum Pump V-600 mit 2 Rotavaporsystemen betreiben", Seite 37.
  • Seite 14 Optional kann ein Füllstandsensor an die Vacuum Pump V-600 angeschlossen werden. Der Füllstandsensor misst den Füllstand im Auffangkolben, sofern ein Nachkondensator oder eine Nachkühlfalle an die V-600 angeschlossen ist. Wenn das entsprechende Level im Auffangkolben überschritten wird, erscheint eine Meldung auf dem Display des Interface I-300 / I-300 Pro.

  • Seite 15: Innenansicht

    BÜCHI Labortechnik AG Produktbeschreibung | 3 3.2.4 Innenansicht Abb. 5: Innenansicht der V-600 mit Kopfteilen 1 Gehäuse-Front 6 Anschluss (Pumpeneingang) 2 Befestigungsschrauben für Gehäuse- 7 GL14-Überwurfmutter Front 3 Torxschlüssel 8 Kopfteil-Verbindungsschlauch 4 T-Stück 9 Anschluss (Pumpenausgang) 5 Spannring Kopfteil Bedienungsanleitung Vacuum Pump V-600...

  • Seite 16: Typenschild

    6 Leistungsaufnahme Lieferumfang V-600 Vacuum Pump V-600 Vakuumschlauch (2 m) Netzkabel Schalldämpfer Schlauchanschlüsse (Set) Interface I-300 Woulff`sche Flasche Nachkühlfalle Nachkondensator Kommunikationskabel Membranschlüssel Torxschlüssel Tx10 Torxschlüssel Tx25 Die Komponenten, die mit * gekennzeichnet sind, sind optional. 16/69 Bedienungsanleitung Vacuum Pump V-600...

  • Seite 17: Technische Daten

    2000 m Umgebungstemperatur 5 – 35 °C Maximale relative Luftfeuchtigkeit 80 % für Temperaturen bis 31 °C linear abnehmend bis 50 % bei 40 °C Die Vacuum Pump V-600 darf nur in Innenräumen verwendet werden. 3.4.3 Materialien Komponente Material Kopfteile PEEK Antriebsgehäuse...

  • Seite 18: Transport Und Lagerung

    Sicherstellen, dass die Umgebungsbedingungen eingehalten werden (siehe Kapitel 3.4 "Technische Daten", Seite 17). Gerät nach Möglichkeit in der Originalverpackung lagern. Nach der Lagerung das Gerät, alle Glasteile sowie Dichtungen und Schläuche auf Beschädigungen prüfen und gegebenenfalls austauschen. 18/69 Bedienungsanleitung Vacuum Pump V-600...

  • Seite 19: Inbetriebnahme

    Hinweise zu den verwendeten Lösungsmitteln beachten. Woulff'sche Flasche vor den Pumpeneingang anschliessen. Pumpe unter einer Abzugshaube betreiben. VORSICHT Gesundheitsgefahr im Umgang mit aggressiven Substanzen! Bei der Arbeit mit starken Säuren oder Laugen immer persönliche Schutzausrüstung (Schutzbrille, Schutzkleidung, Schutzhandschuhe) tragen. Bedienungsanleitung Vacuum Pump V-600 19/69...

  • Seite 20: Aufstellungsort

    — Ausreichend Abstand um das Gerät herum (ca. 10 cm), um die Luftzirkulation zu gewährleisten — Freier Luftaustritt auf der Rückseite (Belüftungschlitze müssen frei bleiben) Die V-600 ist für den Einsatz in Laborumgebungen bestimmt. Siehe hierzu Kapitel 3.4.2 "Umgebungsbedingungen", Seite 17. 20/69...

  • Seite 21: Gegen Erdbeben Sichern

    BÜCHI Labortechnik AG Inbetriebnahme | 5 Gegen Erdbeben sichern Die Vacuum Pump V-600 verfügt über eine Erdbebensicherung, um das Gerät vor Herunterfallen zu schützen. Abb. 7: Sicherungsöse gegen Herunterfallen bei Erdbeben 1 Sicherungsöse Eine reissfeste Schnur oder einen Draht durch die Sicherungsöse (1) führen.

  • Seite 22: Laborgeräte Anschliessen

    Schlauch mit GL14-Überwurfmutter und Rohrdichtung an den Eingang der Woulff'schen Flasche montieren. Das zu evakuierende Laborgerät an den Schlauch am Eingang der Woulff'schen Flasche montieren. Für den Anschluss der V-600 an weitere Laborgeräte siehe Kapitel 5.13.3 "Übersicht: Vakuumschlauchverbindungen einrichten", Seite 36. 22/69 Bedienungsanleitung Vacuum Pump V-600...

  • Seite 23: Schalldämpfer Anschliessen

    BÜCHI Labortechnik AG Inbetriebnahme | 5 Schalldämpfer anschliessen Der Schalldämpfer kann direkt an die V-600 oder an den Ausgang eines Nachkondensators angeschlossen werden. 5.5.1 Schalldämpfer direkt an V-600 anschliessen Abb. 9: Schalldämpfer am Pumpenausgang der V-600 1 GL14-Überwurfmutter am Eingang 3 Ausgang Schalldämpfer des Schalldämpfers...

  • Seite 24: Schalldämpfer An Den Ausgang Des Nachkondensators Anschliessen

    1 Nachkondensator 3 Schalldämpfer 2 GL14-Überwurfmutter Voraussetzung: R Am Pumpenausgang der V-600 ist ein Nachkondensator (1) montiert und angeschlossen, siehe Nachkondensator anschliessen. Schalldämpfer (3) auf den Ausgang des Nachkondensators setzen. GL14-Überwurfmutter mit Rohrdichtung am Schlauch des Schalldämpfereingangs (2) vorziehen und auf das GL14-Gewinde am Ausgang des Nachkondensators schrauben.

  • Seite 25: Woulff'sche Flasche Anschliessen

    7 Ausgang für Anschluss Vacubox 4 Glasteil Woulff'sche Flasche 8 Halterung der Woulff'schen Flasche Die Woulff'sche Flasche sitzt auf einer Befestigungsschiene an der V-600 und wird an den Pumpeneingang angeschlossen. Halterung (8) um den Hals der Woulff'schen Flasche anbringen. Kurzen Vakuumverbindungsschlauch (2) an den Ausgang der Woulff'schen Flasche (3) montieren.
  • Seite 26 3 Ausgang für Anschluss VacuBox Voraussetzung: R Woulff'sche Flasche ist an die V-600 montiert und angeschlossen. R VacuBox (2) ist an der Vacuum Pump V-600 montiert, siehe Kapitel 5.10 "VacuBox montieren", Seite 30. Einen Verbindungsschlauch an den Ausgang der Woulff'schen Flasche (3) und an den Vakuumanschluss der VacuBox (1) montieren.

  • Seite 27: Nachkondensator Anschliessen

    10 Kugelschliffklemme 5 Halterung für den Nachkondensator 11 Auffangkolben 6 Ausgang Nachkondensator Der Nachkondensator sitzt auf einer Halteschiene an der V-600 (9) und wird an den Pumpenausgang (2) angeschlossen. Kurzen Verbindungsschlauch (3) auf den Eingang des Nachkondensators (4) montieren. Eine GL14-Überwurfmutter mit Rohrdichtung locker auf das Gewinde des Pumpenausgangs (2) setzen, Kapitel 7.2.8 "GL14-Überwurfmutter mit...

  • Seite 28: Nachkühlfalle Anschliessen

    Rohrdichtung montieren", Seite 56. ACHTUNG! Bei falscher Montage kann es zu Beschädigungen an den Rohrdichtungen kommen. Nachkühlfalle vor dem Pumpenausgang der V-600 positionieren. Halterung in das obere Profil der Halteschiene (7) schieben. Darauf achten, dass der Eingang der Nachkühlfalle inklusive Verbindungsschlauch zum Pumpenausgang zeigt.

  • Seite 29: Interface I-300 Montieren

    BÜCHI Labortechnik AG Inbetriebnahme | 5 Interface I-300 montieren Abb. 15: Halterung für die Montage des Interface I-300 1 Interface I-300 5 Gehäuse-Front der V-600 2 Befestigungsschraube für die 6 Rändelschraube Halterung 3 Metallplättchen 7 Halterung 4 Gummiplättchen und Gewindebohrung Benötigtes Werkzeug: —...

  • Seite 30: Vacubox Montieren

    — Torxschlüssel Tx10 Klemmhalterungen (1) oben und unten in die Bohrungen der VacuBox drücken. Die breitere der beiden Klemmhalterungen muss unten montiert werden. VacuBox (3) auf der Rückseite der V-600 an der linken Innenseite der Nische positionieren. 30/69 Bedienungsanleitung Vacuum Pump V-600...

  • Seite 31: Vacuum Pump An Stromversorgung Anschliessen

    BÜCHI Labortechnik AG Inbetriebnahme | 5 Jede Klemmhalterung mit einer Schraube (2) am Gehäuse der V-600 befestigen. HINWEIS Wenn eine VacuBox montiert ist, ist eine Woulff'sche Flasche zwingend erforderlich. 5.11 Vacuum Pump an Stromversorgung anschliessen Abb. 17: Elektrische Anschlüsse an der V-600 1 Stromanschluss Netzkabel in den Anschluss für die Stromversorgung (1) stecken und mit einer...

  • Seite 32: Kommunikationskabel An Die V-600 Anschliessen

    5 | Inbetriebnahme BÜCHI Labortechnik AG 5.12 Kommunikationskabel an die V-600 anschliessen Abb. 18: Kommunikationsanschlüsse an der V-600 1 Anschluss alternative 3 Standard BÜCHI Pumpensteuerung (CTRL) Kommunikationsanschlüsse (COM) 2 Anschluss Füllstandsensor (LEVEL) Kommunikationskabel für die Verbindung zu anderen BÜCHI Laborgeräten in einen der beiden Standard BÜCHI Kommunikationsanschlüsse (3) stecken.

  • Seite 33: Büchi Destillationssystem Aufbauen

    Leistungsstufen erhältlich. Mithilfe des Interface I-300 / I-300 Pro und der Vacubox kann das Vakuum gesteuert und kontrolliert werden. Es kann den Rotavapor, die Vacuum Pump V-300 / V-600 und den Recirculating Chiller F-3xx steuern. Die Vacuum Pump V-300 / V-600 ist eine Membranpumpe und dient zum Evakuieren von Laborgeräten.

  • Seite 34: Übersicht: Kommunikationsverbindungen Einrichten

    Abb. 20: Schematische Darstellung der Kommunikationsverbindungen zwischen den BÜCHI Laborgeräten (Beispiel) Recirculating Chiller F-3xx mit dem Rotavapor R-300 verbinden. Rotavapor R-300 mit der VacuBox verbinden. VacuBox mit der Vacuum Pump V-300 / V-600 verbinden. Rotavapor mit dem Interface I-300 / I-300 Pro verbinden. 34/69 Bedienungsanleitung Vacuum Pump V-600...

  • Seite 35: Übersicht: Kühlschlauchverbindungen Einrichten

    Schlauch mit dem Eingang des Nachkondensators an der Vacuum Pump V-300 / V-600 (5) verbinden. Den Ausgang des Nachkondensators am Ausgang der Vacuum Pump V-300 / V-600 (6) über einen Schlauch mit dem Eingang des Recirculating Chiller (1) verbinden. HINWEIS Für die Kühlschlauchverbindungen GL14-Schlaucholiven verwenden.

  • Seite 36: Übersicht: Vakuumschlauchverbindungen Einrichten

    HINWEIS VacuBox und Woulff'sche Flasche können entweder am Rotavapor R-300 oder an der Vacuum Pump V-300 / V-600 montiert werden. Wichtig ist, dass VacuBox und Woulff'sche Flasche räumlich möglichst nah beieinander (zusammen an einem Gerät) montiert werden, da die Vakuumregelung sonst träge wird.

  • Seite 37: Vacuum Pump V-600 Mit 2 Rotavaporsystemen Betreiben

    5.14 Vacuum Pump V-600 mit 2 Rotavaporsystemen betreiben Es besteht die Möglichkeit, 2 Rotavaporsysteme gleichzeitig mit nur einer Vacuum Pump V-600 zu betreiben. Hierfür wird der Anschluss für alternative Pumpensteuerungen (CTRL) an der V-600 verwendet, siehe Kapitel 3.2.3 "Anschlüsse", Seite 13. HINWEIS Die Pumpe ist nicht mehr drehzahlgesteuert.
  • Seite 38 (CONTR) 3 Optional: Netzteil mit Adapterkabel C Eingang Woulff'sche Flasche (2) 4 Anschluss für Y-Kabel an (CW) D Ausgang Woulff'sche Flasche (PUMP) 5 Y-Kabel (MiniDIN 8-Pol CTRL) 6 Anschluss für alternative Pumpensteuerung an V-600 (CTRL) 38/69 Bedienungsanleitung Vacuum Pump V-600...
  • Seite 39 Ausgänge Woulff'sche Flasche (PUMP) verwenden. Ein Y-Kabel (5) in die CW-Anschlüsse (4) der beiden VacuBoxen stecken und über den CTRL-Anschluss (5) mit der Vacuum Pump V-600 verbinden. Eine Ventileinheit mit einem Schlauch mit der Vakuumpumpe V-600 verbinden. Hier für den Anschluss PUMP an der Ventileinheit verwenden.

  • Seite 40: Bedienung

    Die Funktionsfähigkeit der Kühlung stets überwachen. V-600 ohne Interface I-300 / I-300 Pro betreiben Ohne Steuerung über ein Interface I-300 / I-300 Pro läuft die Vacuum Pump V-600 im Dauerbetrieb und schaltet sich nach einer Stunde in den Stromsparmodus um, siehe Kapitel 3.1 "Funktionsbeschreibung", Seite 11.

  • Seite 41: Reinigung Und Wartung

    Nachkondensator oder Kühlfalle vom Pumpenausgang entfernen und reinigen. Mehrere Papiertücher vor den Pumpenausgang halten. Die Vacuum Pump V-600 einschalten und laufen lassen. 5 bis 10 mL Aceton oder Ethanol in den Pumpeneingang spritzen. Pumpeneingang mit dem Finger verschliessen und kurzzeitig ein Vakuum erzeugen.

  • Seite 42: Gehäuse Reinigen

    Zum Reinigen des Gehäuses nur Ethanol oder Seifenwasser verwenden. 7.1.4 Glasteile reinigen Auf der Frontseite der V-600 befindet sich ein Sichtfenster aus Glas. Dieses Sichtfenster kann beschlagen und durch Dämpfe verschmutzen. Gehäuse-Front demontieren, siehe Kapitel 7.2.2 "Kopfteil zerlegen und zusammensetzen", Seite 44.

  • Seite 43: Innere Pumpenschläuche Reinigen

    ACHTUNG Beschädigung der Pumpe und Verlust der Haftungsgarantie! Durch das unbefugte Öffnen sämtlicher Gehäuseteile ausser der Gehäuse-Front kann die Funktion der Pumpe nachhaltig beeinträchtigt werden. Hinteren Pumpenteil nur durch von BÜCHI autorisierten Servicetechniker öffnen lassen. Bedienungsanleitung Vacuum Pump V-600 43/69...

  • Seite 44: Kopfteil Zerlegen Und Zusammensetzen

    BÜCHI Labortechnik AG 7.2.2 Kopfteil zerlegen und zusammensetzen Die vier Kopfteile und die Verbindungskomponenten (T-Stücke und Kopfteil- Verbindungsschläuche) befinden sich hinter der Gehäuse-Front (1). Abb. 24: Gehäuse-Front der V-600 1 Gehäuse-Front 4 Torxschlüssel Tx10 (beiliegend) 2 Befestigungsschrauben 5 Torxschlüssel Tx25 (beiliegend) 3 Membranschlüssel (beiliegend)
  • Seite 45 BÜCHI Labortechnik AG Reinigung und Wartung | 7 Schritt 1: Verbindungskomponenten herausnehmen Abb. 25: Anschlussstücke, Verbindungsschläuche und T-Stücke in der V-600 1 Verbindungsschlauch zwischen 6 Anschluss für Pumpeneingang Kopfteil und Anschluss für Pumpeneingang 2 Gewinkeltes Anschlussstück 7 GL14-Überwurfmutter 3 Befestigungsschraube für 8 Kopfteil-Verbindungsschlauch Anschlussstück...
  • Seite 46 Benötigtes Werkzeug: — Torxschlüssel Tx10 Befestigungsschrauben (3) der beiden gewinkelten Anschlussstücke (2) herausdrehen. Die beiden Anschlussstücke inklusive Verbindungsschlauch abnehmen. Schritt 2: Kopfteil demontieren Abb. 26: Kopfteile und Membrane bei der V-600 1 Kopfteil 3 Innensechsrundschrauben 2 Spannring 46/69 Bedienungsanleitung Vacuum Pump V-600...
  • Seite 47 Schritt 3: Kopfteil wieder zusammenbauen und montieren Kopfteil auf die Membran setzen. Spannring auf den Kopfteil setzen und mit vier Innensechsrundschrauben (Torx) befestigen. Verbindungskomponenten zwischen den Kopfteilen montieren. Verbindungskomponente zwischen Kopfteil und Anschluss zu Pumpeneingang oder Pumpenausgang montieren. Gehäuse-Front montieren. Bedienungsanleitung Vacuum Pump V-600 47/69...

  • Seite 48: Membran Austauschen

    Neue Membran mit dem Membranschlüssel im Uhrzeigersinn festdrehen. Die Membran dabei so lange anziehen, bis der Membranschlüssel durchdreht. Kopfteil und Spannring auf die Membran setzen und befestigen. Verbindungskomponenten montieren. Gehäuse-Front montieren. Abb. 28: Membranschlüssel zum Auf- und Festdrehen der Membran in der V-600 48/69 Bedienungsanleitung Vacuum Pump V-600...

  • Seite 49: Rückschlagventil Austauschen

    Reinigung und Wartung | 7 7.2.4 Rückschlagventil austauschen Auf jedem der vier Kopfteile der V-600 befinden sich zwei Rückschlagventile mit O- Ringen (siehe Kapitel 7.2.6 "O-Ringe austauschen", Seite 54). Diese sitzen in den Anschlussstücken. Um an die Ventile heranzukommen, müssen vorab die Verbindungskomponenten und Anschlussstücke von den Kopfteilen demontiert...
  • Seite 50 7 | Reinigung und Wartung BÜCHI Labortechnik AG Abb. 30: Ausrichtung der Rückschlagventile entsprechend der Symbole Gewinkelte Anschlussstücke inklusive Verbindungskomponenten montieren, siehe Kapitel "Schritt 3: Kopfteil wieder zusammenbauen und montieren", Seite 47. Gehäuse-Front montieren. 50/69 Bedienungsanleitung Vacuum Pump V-600...

  • Seite 51: Verbindungsschläuche Ersetzen

    BÜCHI Labortechnik AG Reinigung und Wartung | 7 7.2.5 Verbindungsschläuche ersetzen Die V-600 verfügt insgesamt über vier Verbindungsschläuche an den Kopfteilen, siehe Kapitel "Schritt 1: Verbindungskomponenten herausnehmen", Seite 45. Kopfteil-Verbindungsschlauch ersetzen Abb. 31: Kopfteil-Verbindungsschlauch in der V-600 1 Befestigungsschrauben für das 3 GL14-Überwurfmutter Anschlussstück...
  • Seite 52 7 | Reinigung und Wartung BÜCHI Labortechnik AG Verbindungsschlauch zu Pumpeneingang oder Pumpenausgang ersetzen Abb. 32: Verbindungsschläuche zu den Kopfteilen der V-600 1 GL14-Überwurfmutter 4 Befestigungsschrauben für Anschlussstück 2 Verbindungsschlauch 5 Überwurfmutter an Anschlussstück 3 Überwurfmutter auf T-Stück Benötigtes Werkzeug: — Torxschlüssel Tx10 Gehäuse-Front demontieren, siehe Kapitel 7.2.2 "Kopfteil zerlegen und...
  • Seite 53 Pumpeneingang oder Pumpenausgang stecken und darauf achten, dass die Rohrdichtung nicht beschädigt wird. Anschlussstücke auf die Öffnungen der Kopfteile setzen und festdrehen. GL14-Überwurfmutter auf dem Anschluss für den Pumpeneingang oder Pumpenausgang und auf den Anschlussstücken festdrehen. Gehäuse-Front montieren. Bedienungsanleitung Vacuum Pump V-600 53/69...

  • Seite 54: O-Ringe Austauschen

    BÜCHI Labortechnik AG 7.2.6 O-Ringe austauschen Die O-Ringe müssen ausgetauscht werden, wenn die V-600 nicht mehr die volle Leistung bringt und das Endvakuum nicht mehr erreicht wird. In diesem Fall ist es sinnvoll, sämtliche acht O-Ringe in den gewinkelten Anschlussstücken auf den Kopfteilen auszuwechseln (siehe Kapitel 7.2.4 "Rückschlagventil austauschen",...

  • Seite 55: Rückschlagventil Aus Anschlussstück Entnehmen

    Das Anschlussstück (4) von unten nach oben in die Einkerbung am Membranschlüssel schieben. Das Anschlussstück leicht nach oben drücken, so dass das Rückschlagventil in der Einkerbung verkantet, und nach unten kippen. 5 Das Rückschlagventil und der O-Ring lösen sich aus dem Anschlussstück. Bedienungsanleitung Vacuum Pump V-600 55/69...

  • Seite 56: Gl14-Überwurfmutter Mit Rohrdichtung Montieren

    Rohrdichtung nicht umknickt oder sich in der GL14-Überwurfmutter verklemmt. GL14-Überwurfmutter mit Rohrdichtung locker auf das betreffende Gerät (Beispiel: VacuBox) oder die Woulff'sche Flasche schrauben. Den Schlauch (3) vorsichtig in die GL14-Überwurfmutter mit Rohrdichtung stecken. GL14-Überwurfmutter mit Rohrdichtung festschrauben. 56/69 Bedienungsanleitung Vacuum Pump V-600...

  • Seite 57: Hilfe Bei Störungen

    Gehäuse-Front ist nicht Sitz der Gehäuse-Front richtig geschlossen. überprüfen und gegebenenfalls korrigieren. Die Abdeckung ist mit zwei Rändelschrauben befestigt. Pumpe (im Stand- Lüfter ist defekt. BÜCHI-Kundendienst Alone-Betrieb) startet kontaktieren. und nach kurzer Zeit stoppt sie wieder. Bedienungsanleitung Vacuum Pump V-600 57/69...

  • Seite 58: Kundendienst

    Die Servicetechniker sind technisch umfassend ausgebildet und kennen die potentiellen Gefahren, die vom Gerät ausgehen können. Die Anschriften der offiziellen BÜCHI Kundendienststellen finden Sie auf der BÜCHI Website unter: www.buchi.com. Bei technischen Fragen oder Störungen wenden Sie sich bitte an diese Stellen. Der Kundendienst bietet Ihnen: —...

  • Seite 59: Ausserbetriebnahme Und Entsorgung

    Pumpe laufen lassen, um Schläuche und Membranen im Pumpeninneren zu trocknen. Pumpe ausschalten und vom Stromnetz nehmen. Entsorgung Der Betreiber ist für die sachgemässe Entsorgung der Vacuum Pump verantwortlich. Bei der Entsorgung die lokalen Gesetze und Regelungen zur Entsorgung beachten. Bedienungsanleitung Vacuum Pump V-600 59/69...

  • Seite 60: Anhang

    Isopentanol 88.1 0.809 Methylethylketon 72.1 0.805 Methanol 32.0 1227 0.791 Dichlormethan 84.9 1.327 Pentan 72.1 0.626 n-Propanol 60.1 0.804 Pentachlorethan 202.3 1.680 1,1,2,2- 167.9 1.595 Tetrachlorethan Tetrachlormethan 153.8 1.594 1,1,1-Trichlorethan 133.4 1.339 Tetrachlorethen 165.8 1.623 60/69 Bedienungsanleitung Vacuum Pump V-600...
  • Seite 61 40 °C 72.1 – 0.889 (Tetrahydrofuran) Toluol 92.2 0.867 Trichlorethen 131.3 1.464 Wasser 18.0 2261 1.000 Xylol (Mischung) 106.2 – – o-Xylol 106.2 – 0.880 – m-Xylol 106.2 – 0.864 – p-Xylol 106.2 – 0.861 – Bedienungsanleitung Vacuum Pump V-600 61/69...

  • Seite 62: Ersatzteile Und Zubehör

    025264 Kommunikationskabel Kommunikationskabel. BUCHI.COM, 1.8m, 6p 11058707 Verbindung zwischen dem Rotavapor® R-300/VacuBox und der Vakuumpumpe V-300/V-600 oder dem Rotavapor® R-300/VacuBox und der Umlaufkühler F-305/F-308/F-314. Kommunikationskabel. BUCHI.COM, 5m, 6p 11058708 Verbindung zwischen dem Rotavapor® R-300/VacuBox und der Vakuumpumpe V-300/V-600 oder dem Rotavapor® R-300/VacuBox und der Umlaufkühler F-305/F-308/F-314.
  • Seite 63 Ventileinheit. Inkl. Woulffsche Flasche, 125mL, P+G, Halterung 11061887 Magnet-Ventil. In Kombination mit Kontrolleinheit I-300/I-300 Pro einsetzbar. Zur Verwendung mit Fremdpumpen oder Hausvakuum. Woulffsche Flasche. 125mL, P+G, inkl. Halterung 11059905 Zum Abscheiden von Partikeln und Tröpfchen sowie für den Druckausgleich. Bedienungsanleitung Vacuum Pump V-600 63/69...

  • Seite 64: Verschleissteile

    Set Verschraubungen. Schlaucholiven und Dichtungen, Set 11061921 Inhalt: Schlaucholiven gebogen 4Stk, Schlaucholiven gerade 1Stk, Überwurfmuttern 4Stk, Schraubkappen 2Stk, Dichtungen EPDM 3Stk. Schlauch. FEP, Ø6/8mm, transparent 11059904 Verbindungsschlauch Nachkondensator. Schlauch. Ø6/8mm, transparent, 40 mm 11059909 Verbindungsschlauch Woulffsche Flasche. 64/69 Bedienungsanleitung Vacuum Pump V-600...

  • Seite 65: Ersatzteile

    Dichtungen, Set. 6 Stk., für Überwurfmutter GL14 zu FEP, EPDM 11060611 Schalldämpfer. Befestigt hinten an der Vakuumpumpe 11050914 Verwendung: Geräuschreduktion der Vakuumpumpe. Kompatibel mit den Vakuumpumpen V-700, V-710, V-100, V-300 und V-600. Schlauch. FEP, Ø6/8mm, transparent 11059919 Verbindung zu VacuBox. VacuBox. Inkl. Zubehör-Set 11060914 Schnittstelle zu Rotavapor®...

  • Seite 66: Gesundheits- Und Sicherheitsfreigabe

    Wenn das Produkt kontaminiert ist, das Transportunternehmen informieren (gemäss GGVE, GGVS, RID, ADR). Fehlt die Erklärung oder wird die beschriebene Vorgangsweise nicht eingehalten, verzögert sich die Reparatur. Wir bitten um Ihr Verständnis für diese Massnahmen und hoffen auf Ihre Mithilfe. 66/69 Bedienungsanleitung Vacuum Pump V-600...

  • Seite 67: Sicherheit Und Gesundheitsschutz

    — wir alles über die Substanzen wissen, die mit den Geräten in Kontakt waren, und alle Fragen korrekt beantwortet haben. — wir alle Massnahmen ergriffen haben, um potentielle Gefahren für die gelieferten Geräte zu verhindern. Name des Unternehmens oder Stempel: Ort, Datum: Name (Druckbuchstaben), Tätigkeit (Druckbuchstaben): Unterschrift: Bedienungsanleitung Vacuum Pump V-600 67/69...
