7 | Reinigung und Wartung
52/69
Verbindungsschlauch zu Pumpeneingang oder Pumpenausgang ersetzen
1
2
3
4

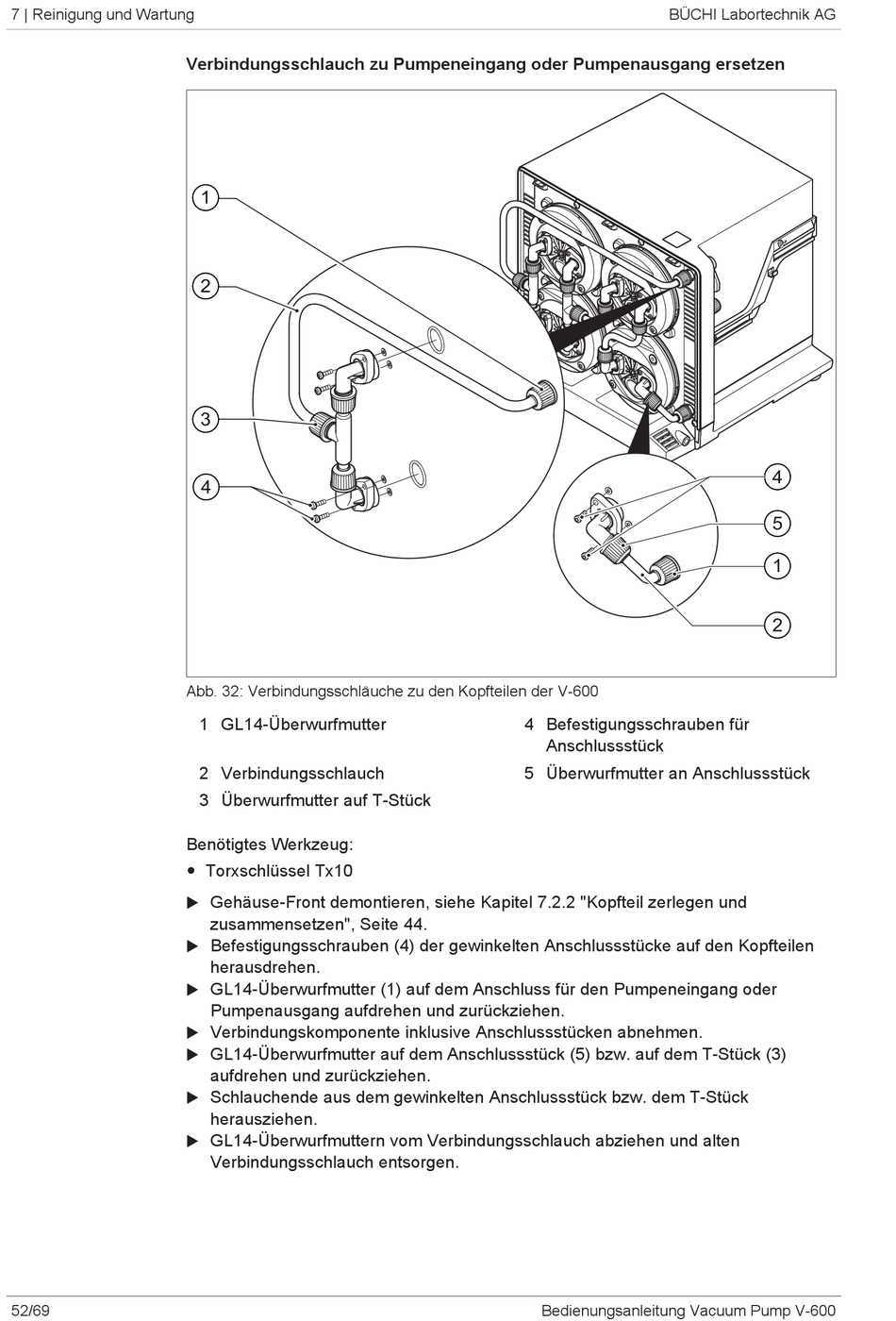

Abb. 32: Verbindungsschläuche zu den Kopfteilen der V-600
1 GL14-Überwurfmutter
2 Verbindungsschlauch
3 Überwurfmutter auf T-Stück
Benötigtes Werkzeug:
— Torxschlüssel Tx10
u Gehäuse-Front demontieren, siehe Kapitel 7.2.2 "Kopfteil zerlegen und
zusammensetzen", Seite 44.
u Befestigungsschrauben (4) der gewinkelten Anschlussstücke auf den Kopfteilen
herausdrehen.
u GL14-Überwurfmutter (1) auf dem Anschluss für den Pumpeneingang oder
Pumpenausgang aufdrehen und zurückziehen.
Verbindungskomponente inklusive Anschlussstücken abnehmen.
u
GL14-Überwurfmutter auf dem Anschlussstück (5) bzw. auf dem T-Stück (3)
u
aufdrehen und zurückziehen.
Schlauchende aus dem gewinkelten Anschlussstück bzw. dem T-Stück
u
herausziehen.
GL14-Überwurfmuttern vom Verbindungsschlauch abziehen und alten
u
Verbindungsschlauch entsorgen.
BÜCHI Labortechnik AG
4 Befestigungsschrauben für
Anschlussstück
5 Überwurfmutter an Anschlussstück
Bedienungsanleitung Vacuum Pump V-600
4
5
1
2
