BÜCHI Labortechnik AG
Bedienungsanleitung Vacuum Pump V-600
Schritt 1: Verbindungskomponenten herausnehmen
1
2
3
4
5

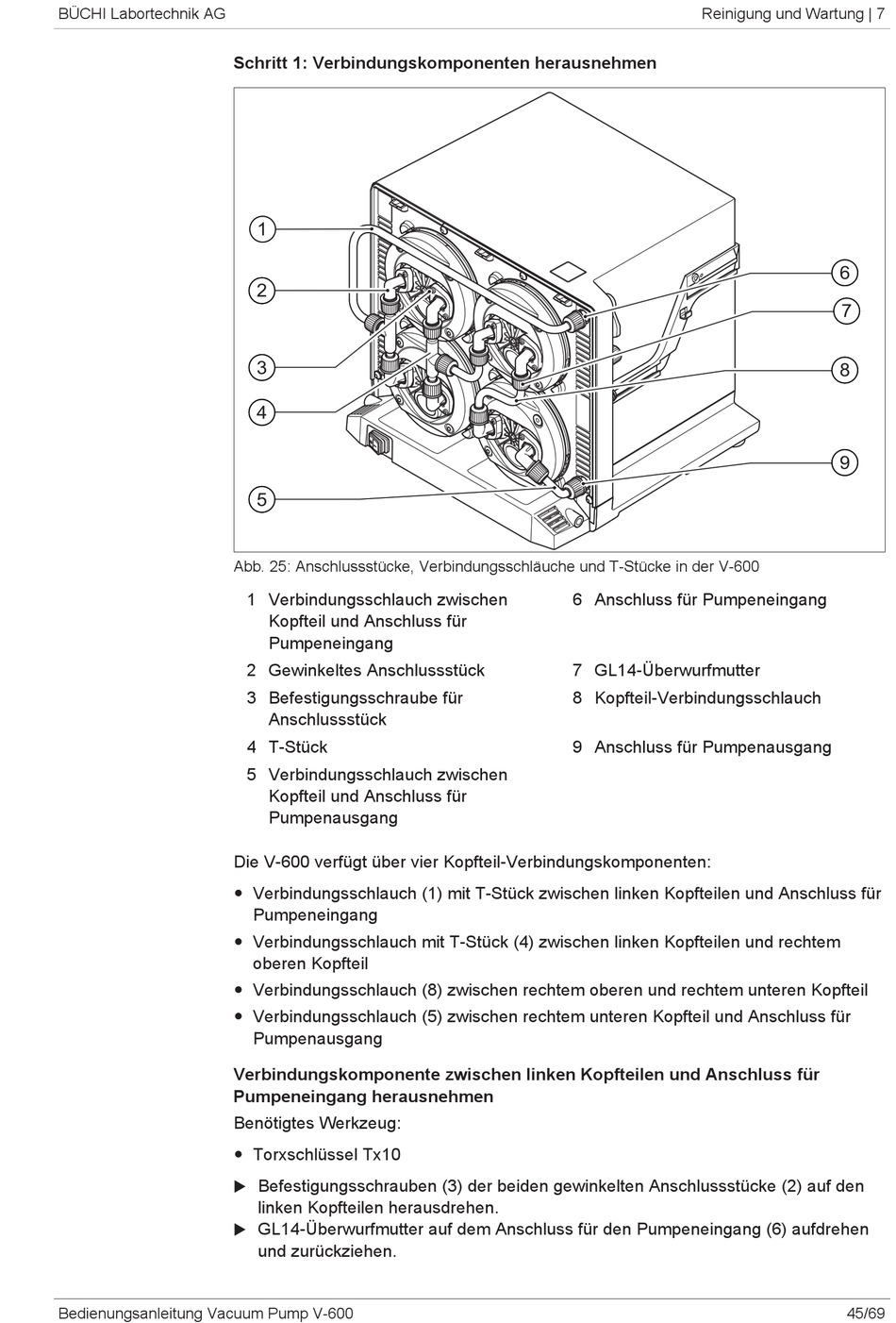

Abb. 25: Anschlussstücke, Verbindungsschläuche und T-Stücke in der V-600
1 Verbindungsschlauch zwischen
Kopfteil und Anschluss für
Pumpeneingang
2 Gewinkeltes Anschlussstück
3 Befestigungsschraube für
Anschlussstück
4 T-Stück
5 Verbindungsschlauch zwischen
Kopfteil und Anschluss für
Pumpenausgang
Die V-600 verfügt über vier Kopfteil-Verbindungskomponenten:
— Verbindungsschlauch (1) mit T-Stück zwischen linken Kopfteilen und Anschluss für
Pumpeneingang
— Verbindungsschlauch mit T-Stück (4) zwischen linken Kopfteilen und rechtem
oberen Kopfteil
— Verbindungsschlauch (8) zwischen rechtem oberen und rechtem unteren Kopfteil
— Verbindungsschlauch (5) zwischen rechtem unteren Kopfteil und Anschluss für
Pumpenausgang
Verbindungskomponente zwischen linken Kopfteilen und Anschluss für
Pumpeneingang herausnehmen
Benötigtes Werkzeug:
— Torxschlüssel Tx10
Befestigungsschrauben (3) der beiden gewinkelten Anschlussstücke (2) auf den
u
linken Kopfteilen herausdrehen.
GL14-Überwurfmutter auf dem Anschluss für den Pumpeneingang (6) aufdrehen
u
und zurückziehen.
Reinigung und Wartung | 7
6 Anschluss für Pumpeneingang
7 GL14-Überwurfmutter
8 Kopfteil-Verbindungsschlauch
9 Anschluss für Pumpenausgang
6
7
8
9
