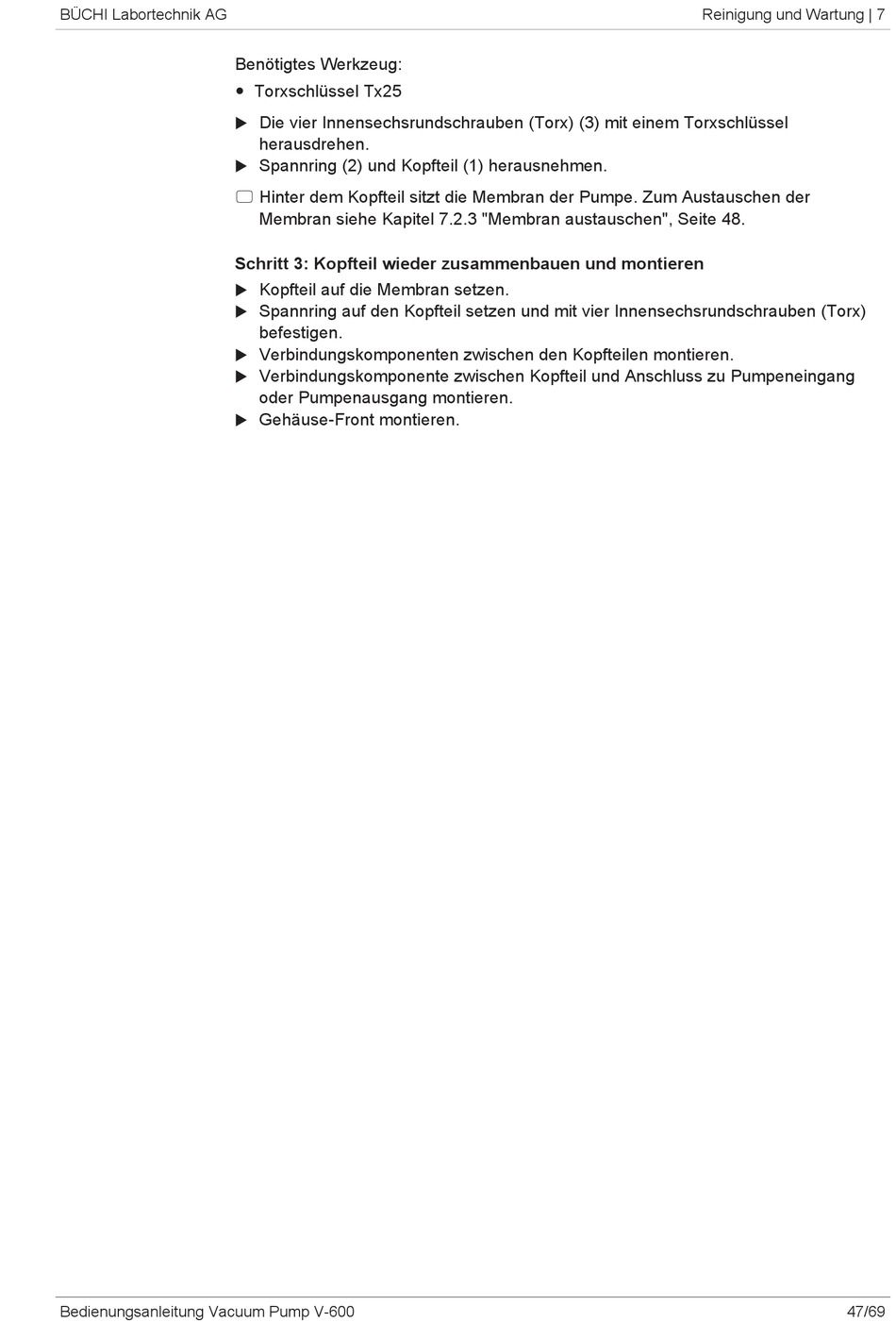

BÜCHI Labortechnik AG
Bedienungsanleitung Vacuum Pump V-600
Benötigtes Werkzeug:
— Torxschlüssel Tx25
u Die vier Innensechsrundschrauben (Torx) (3) mit einem Torxschlüssel
herausdrehen.
Spannring (2) und Kopfteil (1) herausnehmen.
u
5 Hinter dem Kopfteil sitzt die Membran der Pumpe. Zum Austauschen der
Membran siehe Kapitel 7.2.3 "Membran austauschen", Seite 48.
Schritt 3: Kopfteil wieder zusammenbauen und montieren
Kopfteil auf die Membran setzen.
u
Spannring auf den Kopfteil setzen und mit vier Innensechsrundschrauben (Torx)
u
befestigen.
Verbindungskomponenten zwischen den Kopfteilen montieren.
u
Verbindungskomponente zwischen Kopfteil und Anschluss zu Pumpeneingang
u
oder Pumpenausgang montieren.
Gehäuse-Front montieren.
u
Reinigung und Wartung | 7
47/69
