HARDWARE INSTALLATION
Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen PC's
gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau geben. Bei Unklarheiten halten Sie
sich bitte an die Bedienungsanleitung Ihres Computersystems.
1.
Schalten Sie Ihren Rechner und alle angeschlossenen Peripheriegeräte aus und ziehen Sie
bei allen Geräten den Netzstecker.
2.
Lösen Sie die Schrauben des Gehäuses auf der Rückseite Ihres Computers und entfernen
Sie vorsichtig das Gehäuse.
3.
Gegebenenfalls installieren Sie nun die externe Stromversorgung zur Entlastung des Main-
boards! (siehe Jumper Einstellung und Anschlüsse JP1 & J5)
4.
Suchen Sie jetzt einen freien PCI Steckplatz und stecken Sie die Karte vorsichtig in den
ausgewählten PCI Steckplatz ein. Beachten Sie das die Karte korrekt eingesteckt wird und
das kein Kurzschluss entsteht.
5.
Danach befestigen Sie die Karte mit einer Schraube am Gehäuse.
6.
Jetzt können Sie das Computergehäuse mit den Schrauben wieder schließen.
TREIBER INSTALLATION
Windows ME/ 2000/ XP/ Vista/ 7/ 8.x/ 10/ Server 20xx
Es werden keine Treiber benötigt, da die Treiber im Betriebssystem integriert sind und die Karte
wird somit automatisch installiert.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER
Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „IEEE 1394 Bus-Hostcontroller"
folgenden Eintrag sehen:
Ist dieser oder ein ähnlicher Eintrag vorhanden, ist die Karte richtig installiert.
MAC
Es werden keine Treiber benötigt, da die Treiber im MAC OS integriert sind und die Karte wird
somit automatisch installiert. Lediglich unter MAC OS 8.6 ist zuvor ein Update notwendig.
Dieses erhalten Sie auf der MAC Homepage. (Stichwort FireWire Support 2.8.x)
LINUX
Da sich die einzelnen Distributionen und Kernelversionen sehr voneinander unterscheiden,
können wir Ihnen keine Installationsanweisung zur Verfügung stellen. Bitte halten Sie sich an
die Installationsanweisung für IEEE1394 Anschlüsse Ihrer Linux Version.
2

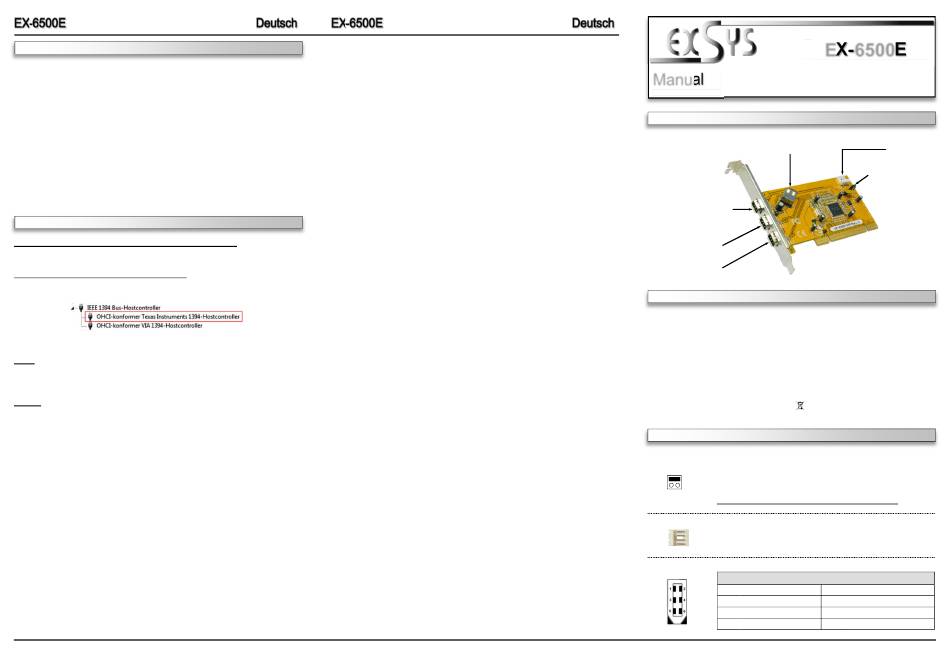

LAYOUT
J1: 1 x 6 Pin 1394a Port
J2: 1 x 6 Pin 1394a Port
J3: 1 x 6 Pin 1394a Port
DESCRIPTION & TECHNICAL INFORMATION
Die EX-6500E is a plug & play high-speed FireWire IEEE1394a expansion card for the PCI Bus.
The EX-6500E provides 3 external and 1 internal FireWire 1394a port. It supports PCI slots with
32bit and 5V or 3,3V. The EX-6500E design fully utilize the Texas Instruments chipset, which
represents the latest in high speed IEEE1394 interface technology. In combination with the fast
PCI Bus it provides a secure and very high data transfer on each single port. It uses data
transfer rates up to 400Mbit/s. It is not possible to change the address or IRQ settings manually,
they will be obtained automatically by the system (BIOS) and operating system.
Compatibility:
Operating Systems:
Connectors:
Extent of delivery:
Certificates:
JUMPER SETTING & CONNECTORS
JP1:
J5:
J1 / J2 / J3 / J4:
3
EX-6500E
Manual
Vers. 3.4 / 17.10.17
J4: 1 x 6 Pin 1394a Port
(shared with external J1)
(shared with internal J4)
PCI & PCI-X 32Bit, 5V & 3,3V, 33MHz
Windows ME/ 2000/ XP/ Vista/ 7/ 8.x/ 10/ Server 20xx/ MAC/ Linux
3x extern 6 Pin 1394a, 1x intern 6 Pin 1394a
EX-6500E, Manual
CE / FCC / RoHS / WEEE
DE97424562 / WHQL
INT = Power from PCI BUS (Factory Setting)
EXT = Power from PC power supply
INT
(Direct power from PC power supply, provide an sufficient power for
EXT
devices with high power consumption)
Connector J5 must be connected with PC power supply!
1 +5V
For aux power (JP1), J5 must be connected to PC power supply!
2 GND
3 GND
If not, the card won't work.
4 +12V
6 Pin FireWire 1394a Port
Pin
Signal
Pin
1
Power
4
2
GND
5
3
TPB-
6
4
J5: Connector for
PC Power
Supply
JP1: Select power source
PCI or AUX
Signal
TPB+
TPA-
TPA+
