HARDWARE INSTALLATION
Please note the following installation instructions. Because there are large differences between the
PC's, we can give you only a general installation instructions. Please refer your computer's refer-
ence manual whenever in doubt.
1. Turn off the power to your computer and any other connected peripherals.
2. Remove the mounting screws located at the rear and/or sides panels of your Computer and
gently slide the cover off.
3. If necessary please install now the external power supply to the card (see at Jumper
Settings & Connectors at JP1 & J5).
4. Locate an available PCI expansion slot and insert the card. Make sure that the card is plugged
in correctly.
5. Then attach the card with a screw to the rear panel of the computer.
6. Gently replace your computer's cover and the mounting screws.
DRIVER INSTALLATION
Windows ME/ 2000/ XP/ Vista/ 7/ 8.x/ 10/ Server 20xx
The drivers are already integrated in Windows and the card will be installed automatically.
CHECK INSTALLED DRIVER
Open the >Device manager<. Now you should see at „IEEE 1394 Bus-Hostcontroller" the
following new entry:
If you see this or a similar information the card is installed correctly.
MAC
The drivers are already integrated in MAC OS and the EX-6500E will be installed automatically.
Only at MAC OS 8.6 it requires an update before the card can be used. You can download the
update on the MAC homepage. (e.g. FireWire Support 2.8.x)
LINUX
Because each individual distribution and kernel version of Linux is different, sadly we cant
provide a installation instruction. Please refer to the installation manual for IEEE1394 ports from
your Linux version! In some newer versions of Linux the card will even be installed automatically
after starting Linux.
5

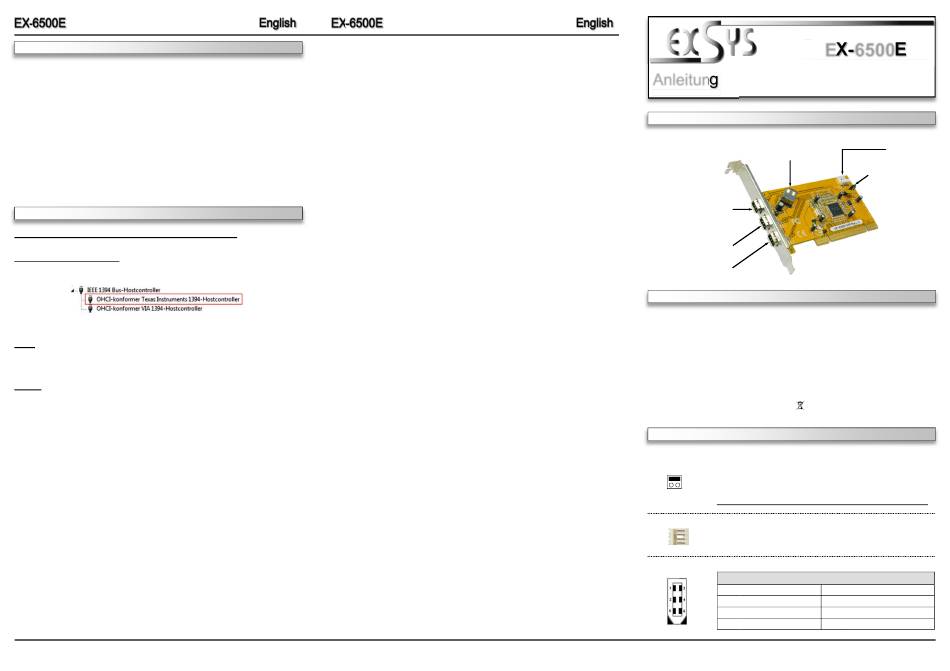

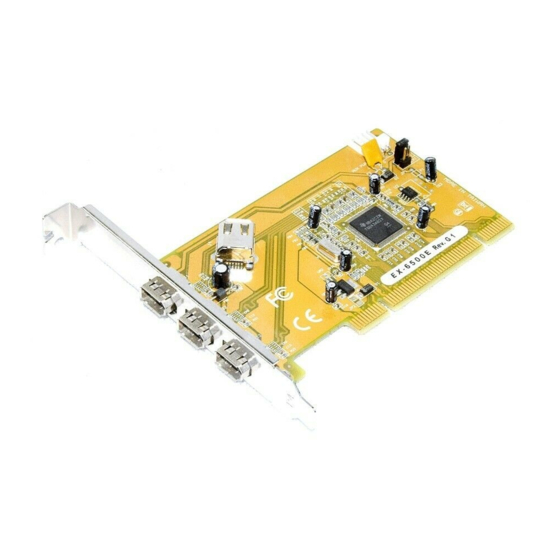

AUFBAU
J1: 1 x 6 Pin 1394a Buchse
J2: 1 x 6 Pin 1394a Buchse
J3: 1 x 6 Pin 1394a Buchse
BESCHREIBUNG & TECHNISCHE DATEN
Die EX-6500E ist eine FireWire 1394a PCI Karte. Sie ist extern mit 3 und intern mit 1 FireWire
1394a Port ausgestattet. Sie unterstützt den PCI Slot mit 5V und 3,3V. Der serielle PCI Bus
unterstützt optimal die Leistung des schnellen Texas Instruments Chipset. Die EX-6500E
gewährleistet so eine sichere Datenübertragung und exzellente Performance von bis zu 400
Mbit/s! Es ist nicht möglich die I/O Adressen und Interrupts manuell einzustellen, da die Einstel-
lungen der Karte vom System (BIOS) und beim installieren des Betriebssystems automatisch
vorgenommen werden.
Kompatibilität:
Betriebssysteme:
Anschlüsse:
Lieferumfang:
Zertifikate:
JUMPER EINSTELLUNG & ANSCHLÜSSE
JP1:
J5:
J1 / J2 / J3 / J4:
6
EX-6500E
Anleitung
Vers. 3.4 / 17.10.17
J4: 1 x 6 Pin 1394a Buchse
(wird mit dem externen
Anschluss J1 geteilt)
(wird mit dem internen
Anschluss J4 geteilt)
PCI & PCI-X 32Bit, 5V & 3,3V, 33MHz
Windows ME/ 2000/ XP/ Vista/ 7/ 8.x/ 10/ Server 20xx/ MAC/ Linux
3x 6 Pin 1394a extern, 1x 6 Pin 1394a intern
EX-6500E, Anleitung
CE / FCC / RoHS / WEEE DE97424562 / WHQL
INT = Strom vom PCI BUS (Werkseinstellung)
EXT = Strom vom PC-Netzteil des Rechners
INT
(Zur Entlastung des Mainboards und zur stabilen Stromversorgung bei
EXT
Verwendung von Endgeräten mit hohem Stromverbrauch)
Anschluss J5 muss dann mit dem PC-Netzteil verbunden werden!
1 +5V
Für AUX Einstellung (JP1) muss J5 mit PC-Netzteil verbunden werden!
2 GND
Sonst wird die Karte nicht mit Strom versorgt.
3 GND
4 +12V
6 Pin FireWire 1394a Buchse
Pin Signal Pin
1 Power 4
2 GND 5
3 TPB- 6
1
J5: Anschluss für
Stecker vom
PC-Netzteil
JP1: Stromquelle wählen
PCI oder AUX
Signal
TPB+
TPA-
TPA+
