EX EX- EX - - 16415 / EX 16415 / EX 16415 / EX- - - 16415 16415 16415- - - L L L
JUMPER SETTING & CONNECTORS
J2 / J4 / J6:
9 Pin FireWire 1394b Port
Pin Signal Pin
1 TPB- 4
9 8 7 6 5
2 TPB+ 5
3 TPA- 6
The Port J2, J4 and J8 are shared, so you can always
only connect one device at one of the ports
1 2 3 4
Attention!!!
Please make sure that you connect the cable in the right
direction like shown in the list above. If you connect the
cable wrong it can destroy your hardware!
J8:
10 Pin FireWire 1394a connector
Pin Signal
TPA+ TPA-
1 NTPAD+
GND GND
TPB+ TPB-
2 NTPAD-
+12V +12V
3 GND
KEY GND
4 GND
5 NTPBD+
HARDWARE INSTALLATION
Please note the following installation instructions. Because there are large differences between the
PC's, we can give you only a general installation instructions. Please refer your computer's refer-
ence manual whenever in doubt.
1. Turn off the power to your computer and any other connected peripherals.
2. Remove the mounting screws located at the rear and/or sides panels of your Computer and
gently slide the cover off.
3. If necessary please install now the external power supply to the card (see at Jumper
Settings & Connectors at JP1 & J11).
4. Locate an available PCI-Express expansion slot and insert the card. Make sure that the card
is plugged in correctly.
5. Then attach the card with a screw to the rear panel of the computer.
6. Gently replace your computer's cover and the mounting screws.
5
English English English EX EX- EX - - 16415 / 16415 / EX 16415 / EX
DRIVER INSTALLATION
Windows ME/ 2000/ XP/ Vista/ 7/ 8/ Server 20xx
The drivers are already integrated in Windows and the card will be installed automatically.
Signal Pin Signal
CHECK INSTALLED DRIVER
TPA+ 7 SC
Open the >Device manager<. Now you should see at "IEEE1394 Devices" the following new
TPA (R) 8 POWER
entry's: <Texas Instruments OHCI conform IEEE1394 Host controller>.
GND 9 TPB (R)
If you see this or a similar information the card is installed correctly.
MAC
The drivers are already integrated in MAC OS and the EX-16415 / EX-16415-L will be installed
automatically. Only at MAC OS 8.6 it requires an update before the card can be used. You can
download the update on the MAC homepage. (e.g. FireWire Support 2.8.x)
If you want to use the full performance of the IEEE1394b port, please install MAC OS X it is
supplied with new IEEE1394b drivers.
In doubt please refer to the installation manual from your MAC OS version!
LINUX
Because each individual distribution and kernel version of Linux is different, sadly we cant
provide a installation instruction. Please refer to the installation manual for IEEE1394 ports from
Pin Signal
your Linux version! In some newer versions of Linux the card will even be installed automati-
6 NTPBD-
cally after starting Linux.
7 +12V
8 +12V
9 NC
10 GND
EX- - - 16415 16415- 16415 - - L L L
6
English English English
Bedienungsanleitung
Bedienungsanleitung
Vers. 1.4 / 17.12.13
AUFBAU
J8:
1 x interne Pfostenstecker
für Front Bay Hubs
(geteilt mit J2 & J4)
J2:
1 x 9 Pin 1394b Buchse
(geteilt mit J4 & J8)
J6:
1 x 9 Pin 1394b Buchse
J9:
1 x 6 Pin 1394a Buchse
BESCHREIBUNG & TECHNISCHE DATEN

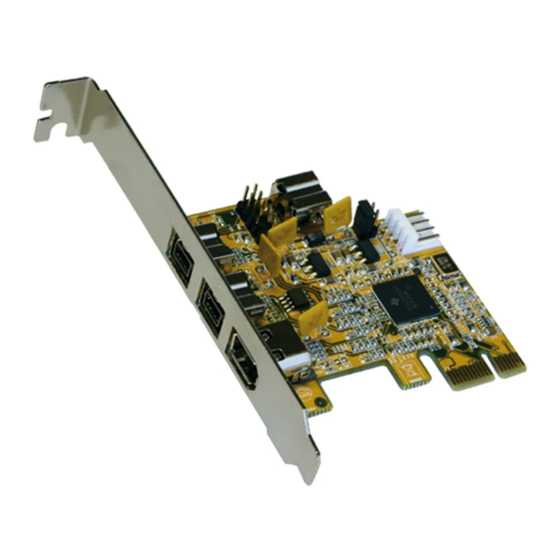

Die EX-16415 / EX-16415-L ist eine FireWire 1394 PCI-Express Karte. Sie ist extern mit 1
FireWire 1394a und 2 FireWire 1394b, sowie 1 internem FireWire 1394b ausgestattet. Sie
unterstützt alle PCI-Express Slots von x1 bis x16. Der serielle PCI-Express Bus unterstützt
optimal die Leistung des schnellen Texas Instruments Chipset. Die EX-16415 / EX-16415-L
gewährleistet so eine sichere Datenübertragung und exzellente Performance von bis zu 400
Mbit/s oder 800 Mbit/s! Es ist nicht möglich die I/O Adressen und Interrupts manuell einzustel-
len, da die Einstellungen der Karte vom System (BIOS) und beim installieren des Betriebssys-
tems automatisch vorgenommen werden. Bei der EX-16415-L handelt es sich um eine LowPro-
file Karte mit einem 8cm Bügel für schmale Gehäuse.
Kompatibilität: PCI-Express x1 bis x16
Betriebssysteme: Windows ME/ 2000/ XP/ Vista/ 7/ 8/ Server 20xx/ MAC/ Linux
Anschlüsse: 2x 9 Pin 1394b extern, 1x 6 Pin 1394a extern, 1x 9 Pin 1394b intern
Lieferumfang: EX-16415 oder EX-16415-L, Anleitung
Zertifikate: CE CE CE CE / FCC / RoHS / WEEE
JUMPER EINSTELLUNG & ANSCHLÜSSE
JP1:
PCI-E = Strom vom PCI-Express BUS (Werkseinstellung)
AUX = Strom vom PC-Netzteil des Rechners
(Zur Entlastung des Mainboards und zur stabilen Stromversorgung bei
Verwendung von Endgeräten mit hohem Stromverbrauch)
Anschluss J11 muss dann mit dem PC-Netzteil verbunden werden!
J11:
1 +5V
Für AUX Einstellung (JP1) muss J11 mit PC-Netzteil verbunden werden!
2 GND
Sonst wird die Karte nicht mit Strom versorgt.
3 GND
4 +12V
J9:
6 Pin FireWire 1394a Buchse
2 4 6
Pin
1
2
3
1 3 5
J4:
1 x 9 Pin 1394b Buchse
(geteilt mit J2 & J8)
JP1:
Stromquelle wählen
PCI-E oder AUX
J11:
Anschluss für Stecker
vom PC-Netzteil
TI Chip-Set
DE97424562 / WHQL
Signal Pin Signal
Power 4 TPB+
GND 5 TPA-
TPB- 6 TPA+
1
