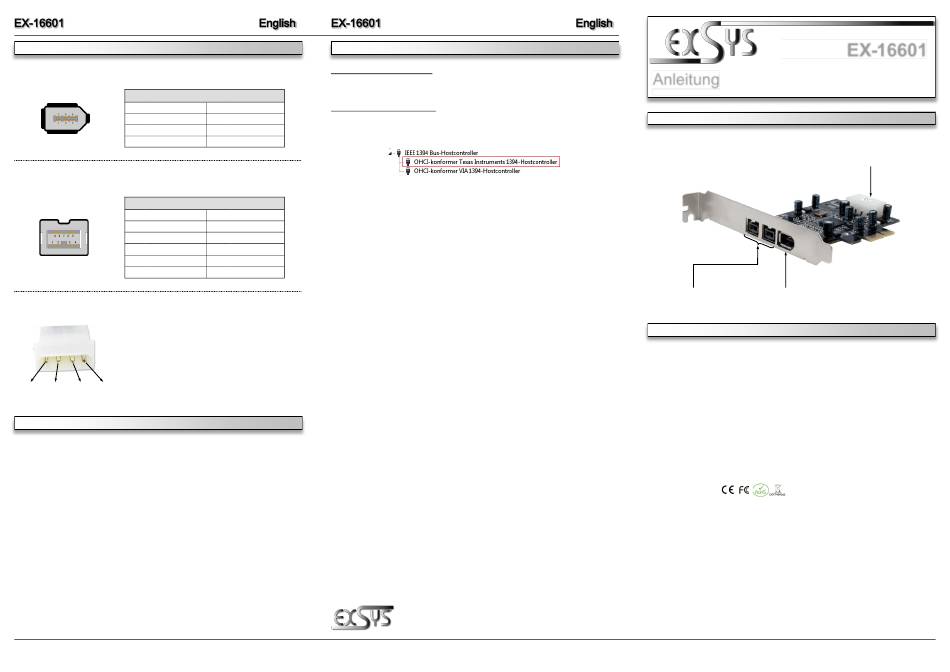

Exsys EX-16601 Anleitung

CONNECTORS
6-Pin FireWire 1394a Port:
6-Pin FireWire 1394a Port
Pin Signal
1 Power
2 Ground
3 TPB-
9-Pin FireWire 1394b Port:
9-Pin FireWire 1394b Port
Pin Signal
1 TPB-
2 TPB+
3 TPA-
4 TPA+
5 Shield TPA
4-Pin Molex Connector:
It is not mandatory to connect the EX-16601 to the PC
power supply, but it is recommended for stable operation!
Never connect or release the plug while the PC is
supplied with power!
1 +12V 2 GND 3 GND 4 +5V
HARDWARE INSTALLATION
Please note the following installation instructions. Because there are large differences between the
PC's, we can give you only a general installation instructions for the EX-16601. Please refer your
computer's reference manual whenever in doubt.
1. Turn off the power to your computer and any other connected peripherals.
2. Remove the mounting screws located at the rear and/or sides panels of your Computer and
gently slide the cover off.
3. Locate an available PCI-Express expansion slot and insert the card. Make sure that the card
is plugged in correctly.
4. Now install the power supply via the 4-Pin molex connector.
5. Then attach the card with a screw to the rear panel of the computer.
6. Gently replace your computer's cover and the mounting screws.
5
DRIVER INSTALLATION
Alle Operating Systems
After the hardware installation, the operating system will recognize the device automatically and
install the drivers.
CHECK INSTALLED DRIVER
Pin Signal
4 TPB+
Open the >Device manager<. Now you should see at „IEEE 1394-Hostcontroller" the following
new entry:
5 TPA-
6 TPA+
If you see this or a similar information the device is installed correctly.
Pin Signal
6 Ground
7 Not used
8 Power
9 Shield TPB
Germany: Switzerland:
EXSYS Vertriebs GmbH EXSYS Vertriebs GmbH
Industriestrasse 8 Dübendorfstrasse 17
61449 Steinbach 8602 Wangen
www.exsys.ch
www.exsys.de
6
Anleitung
Vers. 1.0 / 26.10.22
AUFBAU
2x 9-Pin 1394b Buchse 1x 6-Pin 1394a Buchse
BESCHREIBUNG & TECHNISCHE DATEN

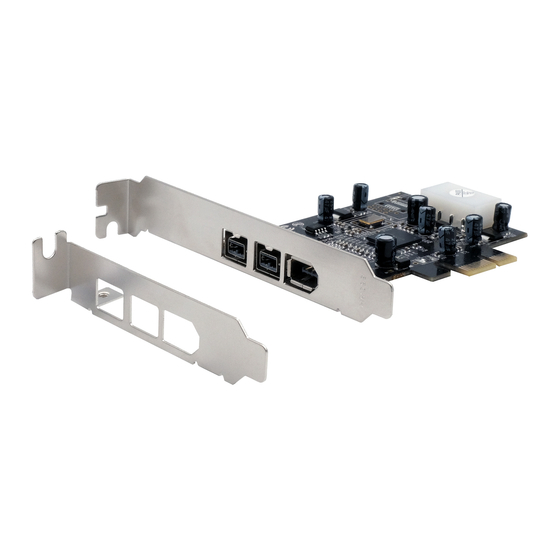

Die EX-16601 ist eine FireWire 1394a und 1394b PCI-Express Karte. Sie ist mit zwei 9-Pin
1394b und einer 6-Pin 1394a Buchse ausgestattet. Die EX-16601 unterstützt alle PCI-Express
Slots von x1 bis x16. Der serielle PCI-Express Bus unterstützt optimal die Leistung des schnel-
len Texas Instruments Chipset. Die EX-16601 gewährleistet so eine sichere Datenübertragung
und exzellente Performance von bis zu 400 Mbit/s und 800 Mbit/s! Die Karte benötigt nicht
zwingend zusätzlichen Strom vom PC Netzteil, jedoch wird es empfohlen den 4-Pin Molex
Anschluss mit dem PC Netzteil zu verbinden.
Kompatibilität: PCI-Express x1 bis x16
Betriebssysteme: Windows ME / 2000 / XP / Vista / 7 / 8.x / 10 / 11 / Server 20xx /
MAC / Linux
Anschlüsse: 2x 9-Pin 1394b, 1x 6-Pin 1394a, 1x 4-Pin Molex Anschluss
Lieferumfang: EX-16601, FireWire 4-Pin - 6-Pin Kabel, Low Profile Bügel,
Anleitung
Zertifikate:
1
EX-16601
4-Pin Molex Anschluss für
PC Netzteil
