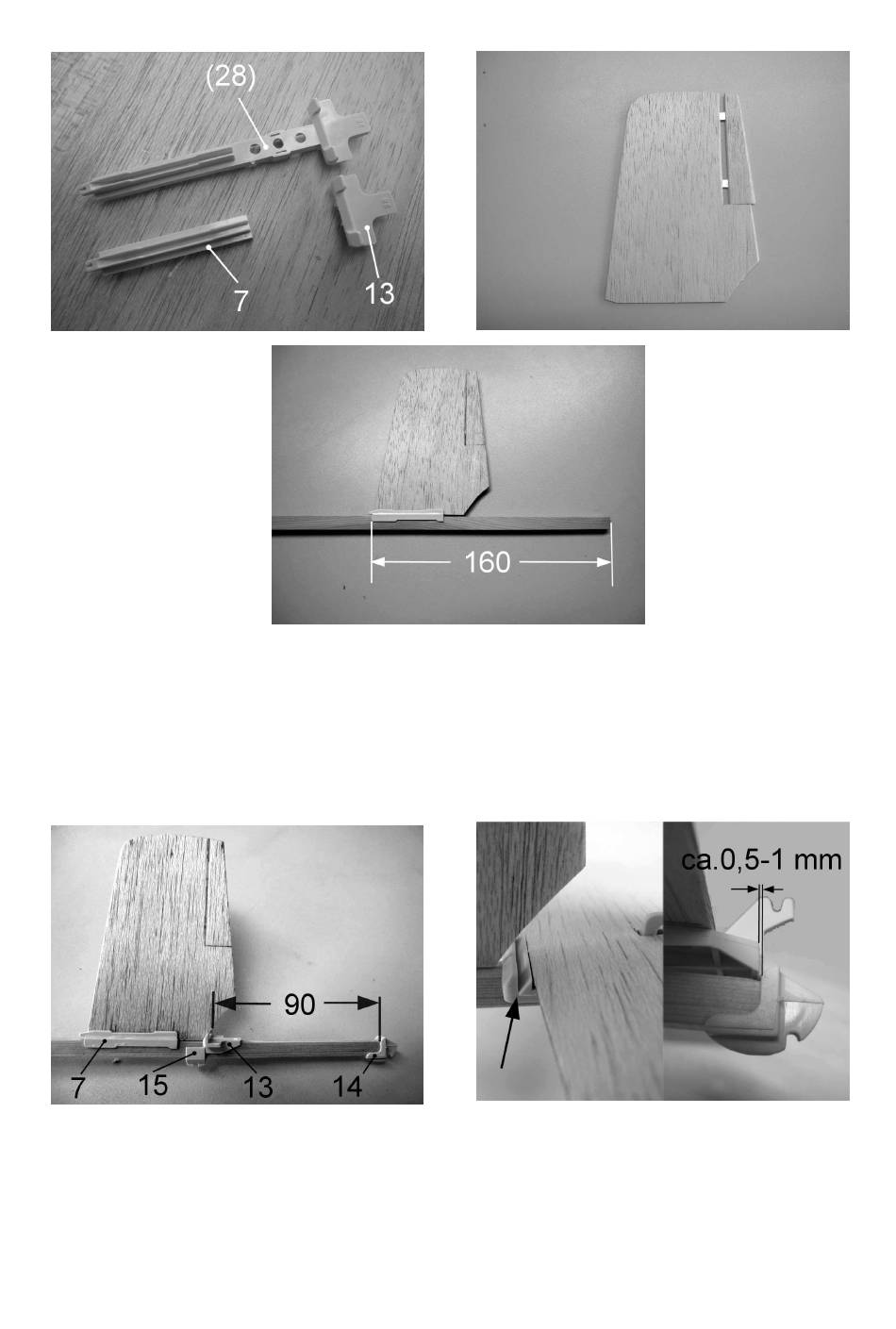

Höhenleitwerk (12) wird auf Höhenleitwerksauflage (11) aufgeklebt (Tipp: obere Seite vom
Höhenleitwerk vor dem Aufkleben leicht mit Wasser benetzen, Leitwerk wölbt sich).
Höhenleitwerks-Halterung (14) am Leitwerksträger (3) am Ende ankleben, Höhenleitwerks-
Lagerung (13) im lichten Abstand 90 mm zur Höhenleitwerkshalterung (14) (siehe Foto)
aufkleben. Höhenleitwerksauflage (11) muss zur Höhenleitwerks-Halterung 0,5-1 mm Luft
haben. Gummiführung (15) wird vor der Höhenleitwerks-Lagerung (13) angeklebt.
Der Tragflügel
