Bauanleitung
Vor Beginn muss man sich entscheiden, ob die Zeitschaltuhr Best.- 153 eingebaut wird,
wenn ja, dann die Ausschnitte alle entfernen und nach Anleitung bauen. (Wen keine
Zeitschaltuhr eingebaut wird, verbleibt der Ausschnitt der Zeitschaltuhr im
Rumpfmittelteil und die Rumpfseitenteile (2)werden vertauscht aufgeleimt, sodass die
Kontur der Zeituhr nicht zu sehen ist).
Der Rumpf
setzt sich aus den Teilen (1)-(6) zusammen. Aus Seitenteil (2) wird der aufgelaserte
Zeitschalter-Ausschnitt mit der Laubsäge ausgesägt. Rumpfseitenwand (2) und der
Leitwerksträger (3) mit Teil (1) verleimen, durch die Bohrungen können die Teile mit dem
Dübel (5) fixiert werden (noch nicht einkleben). Nach dem Trocknen evtl. Leitwerksträger
(3) mit Mittelteil (1) in der Dicke bündig schleifen. Linkes Rumpfseitenteil (2) bündig mit Teil

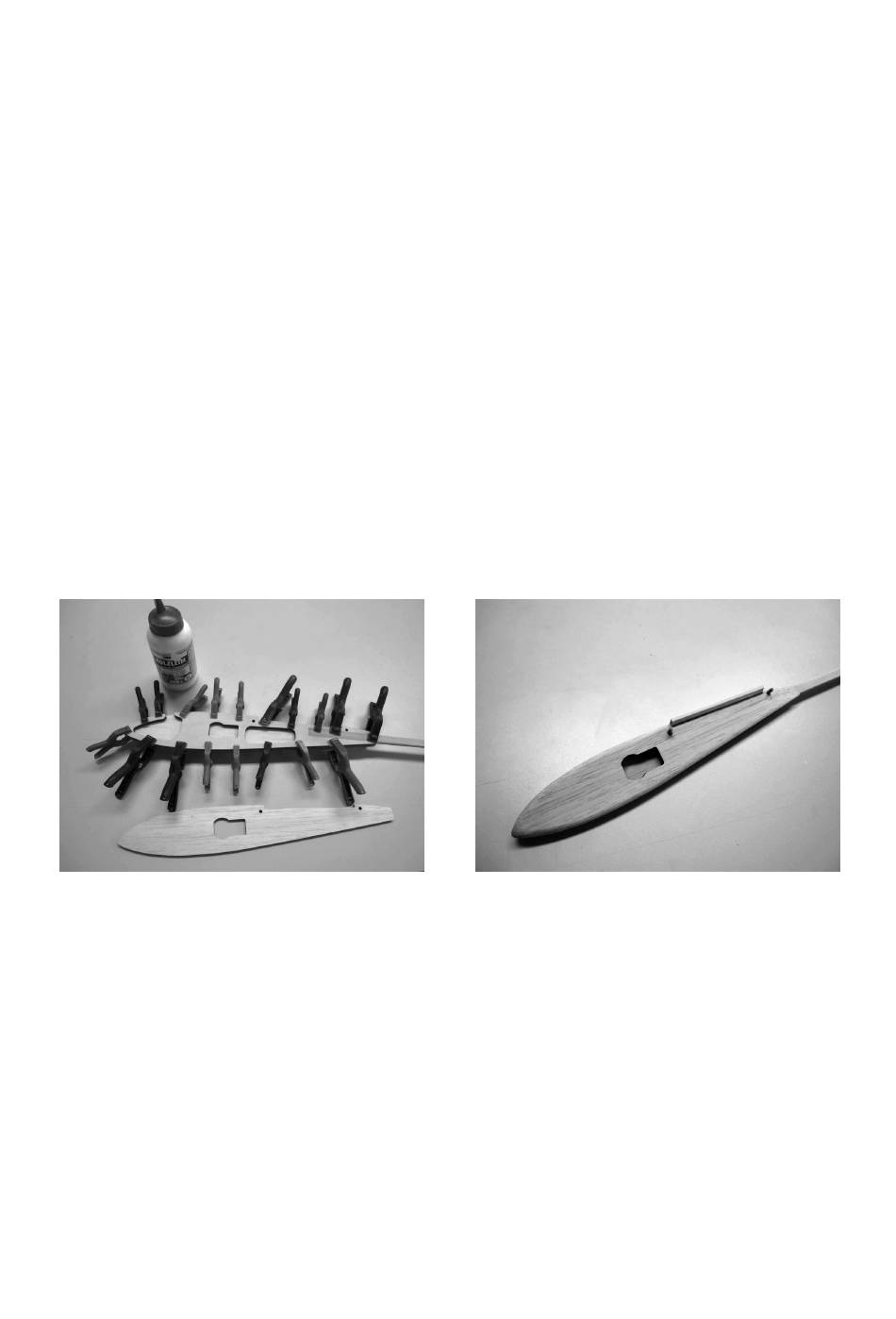

(1) verleimen, bis zum Trocknen werden die Teile mit Klammern zusammengehalten. Nach
dem Trocknen wird der Rumpfkopf, wie auf dem Plan in den Ebenen zu sehen ist am
Leitwerksträger am Ende abgeschrägt und verschliffen. Das gefräste Auflagebrett (4) ist
danach so mit dem Rumpf zu verleimen, dass der Tragflügel später im rechten Winkel zum
Rumpf sitzt. Die Dübel (5) werden so eingeleimt, dass sie rechts und links gleich weit
überstehen.
Die Leitwerke
bestehen einschließlich ihrer Befestigung aus den Teilen (7 – 14).
In Seitenflosse und Ruder (8+10) mit einem Messer Schlitze einschneiden für Alustreifen
(9). Seitenflosse und Ruder verschleifen, wie auf dem Plan zu sehen ist. Alustreifen in
Flosse und Ruder einkleben. Seitenflossenbefestigung (7) und Höhenleitwerkslagerung
(13) aus Kunststoffteil (28 vom Spritzbaum) abtrennen. Komplettes Seitenleitwerk (8-10) in
Seitenbefestigung (7) einkleben und auf den Leitwerksträger (3) im Abstand Vorderkante
Seitenflossenbefestigung zur Endkante Leitwerksträger 160 mm (siehe Foto) aufkleben,
Achtung: Leitwerk muss rechtwinklig zum Leitwerksträger (Höhenleitwerk) stehen.
