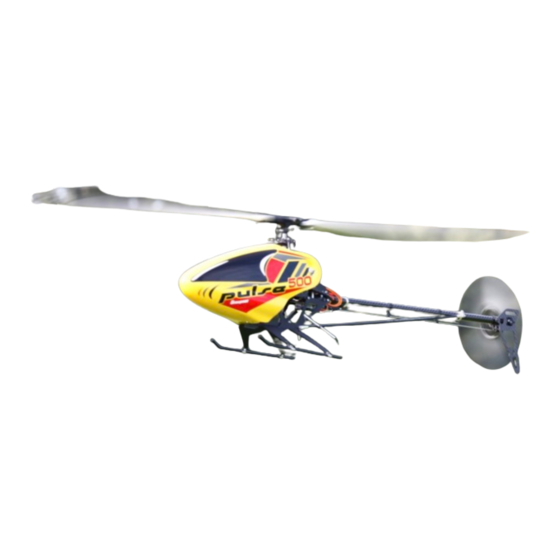

GRAUPNER PULSE 500 Handbuch
Verwandte Anleitungen für GRAUPNER PULSE 500
Inhaltszusammenfassung für GRAUPNER PULSE 500
- Seite 1 Best.-Nr.9605 P U L S E 500 __________________________________________________________________________________ GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Keine Haftung für Druckfehler. Technische Änderungen vorbehalten! 09/2012...
-
Seite 2: Inhaltsverzeichnis
Stückliste und Ersatzteile………………..…………………………………………………21 Vorwort Vielen Dank, dass Sie sich für den Kauf des Graupner Modells „PULSE 500“ Best.-Nr. 9605 entschieden haben. Graupner Modelle stehen für hohe Qualität. Wir achten auf Stabilität an den Schlüsselstellen in der Serienproduktion. Durch die Vormontage der 3 Baugruppen Hauptrotor, Heckrotor und oberes Chassis mit Getriebe, Hauptrotorwelle und Heckabtrieb sind alle Voraussetzungen geschaffen für einen funktionierenden und leicht aufzubauenden Hubschrauber. -
Seite 3: Allgemeines
Präzision und Langlebigkeit, dabei ist sie übersichtlich und wartungsarm gestaltet. Durch hohe Fertigungsgenauigkeit mit extrem geringen Toleranzen ist die Konstruktion sehr wertig und solide. Der PULSE 500 ist aufgrund seiner Kompaktheit auch sehr gut für den Einbau in Rümpfe (z.B.Ecureuil 2) geeignet. Bei dieser Anwendung empfehlen wir halbsymmetrische Rotorblätter. -
Seite 4: Empfohlenes Zubehör
Motor: Elektromotor mit 1400 KV für Heli z. B. Kontronik Mini Pyro 400/14 oder vergleichbare Regler: Drehzahlregler bis 6S mit mind. 70 A z. B. Kontronik Jive+ 80 LV oder vergleichbare Heckrotorblätter: vollsymmetrisch mit 70 mm Länge _________________________________________________________________________________ GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Keine Haftung für Druckfehler. Technische Änderungen vorbehalten! 09/2012... -
Seite 5: Warnung Und Hinweise
Achtung! Vor der Montage und Inbetriebnahme des Models müssen Sie unbedingt die Anleitung und die Warnhinweise vollständig lesen. Warnung und Hinweise: Bei diesem Hubschrauber handelt es sich um kein Spielzeug. Der Betrieb und die Montage ist nur für Personen geeignet, die die Risiken und das Gefahrenpotential solcher Modelle beurteilen können. - Seite 6 Sollten sich Mängel an Material oder Verarbeitung an einem von uns in der Bundesrepublik Deutschland vertriebenen, durch einen Verbraucher (§ 13 BGB) erworbenen Gegenstand zeigen, übernehmen wir, die Fa. Graupner GmbH & Co KG, Kirchheim/Teck im nachstehenden Umfang die Mängelbeseitigung für den Gegenstand. Rechte aus dieser Herstellererklärung kann der Verbraucher nicht geltend machen, wenn die Beeinträchtigung der Brauchbarkeit des Gegenstandes auf...
-
Seite 7: Anleitung Zum Bauen
Seitenteile des oberen Chassis ein. !!! Denken Sie bitte bei den Verschraubungen (Metall auf Metall) immer an die notwendige Schraubensicherung (Loctite oder Vergleichbares) !!! _________________________________________________________________________________ GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Keine Haftung für Druckfehler. Technische Änderungen vorbehalten! 09/2012... - Seite 8 Hierbei kann man die Schrauben stramm in die Bohrung (2 mm) drehen und mit den Muttern und Loctite sichern oder man bohrt die Löcher im Chassis auf 2,5 mm und befestigt die Servos mit den Schrauben und Muttern (Loctite). _________________________________________________________________________________ GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Keine Haftung für Druckfehler. Technische Änderungen vorbehalten! 09/2012...
- Seite 9 Bei der Montage des Hubschraubers bieten diese Zeichnungen immer einen guten Gesamtüberblick und die Zusammenhänge der einzelnen Bauteile werden somit leichter verständlich gemacht. Gleichzeitig dienen die Zeichnungen als Ersatzteilübersicht. _________________________________________________________________________________ GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Keine Haftung für Druckfehler. Technische Änderungen vorbehalten! 09/2012...
- Seite 12 Montieren Sie das untere Chassis mit Landegestell und Akkuaufnahme entsprechend der Zeichnung und den Bildern. Fertiges unteres Chassis mit Landegestell _________________________________________________________________________________ GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Keine Haftung für Druckfehler. Technische Änderungen vorbehalten! 09/2012...
- Seite 13 Später fixieren Sie durch Andrehen der Madenschraube den Heckabtrieb Hauptgetriebe, hierbei auf die abgeflachte Stelle auf der Welle achten. Die Madenschrauben sitzen auf der Welle in einer Flucht. _________________________________________________________________________________ GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Keine Haftung für Druckfehler. Technische Änderungen vorbehalten! 09/2012...
- Seite 14 Bei der Montage und Fertigstellung b i t t e u n b e d i n g t alle Schrauben kontrollieren und entsprechend mit Loctite sichern !!! _________________________________________________________________________________ GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Keine Haftung für Druckfehler. Technische Änderungen vorbehalten! 09/2012...
- Seite 15 Anschließend befestigen Sie mit den kleinen Metallstifte die Steuerarme an der Pitchbrücke, einfach vorsichtig durchquetschen bis beidseitig bündig, siehe Abbildung. Den Steuerarm wie abgebildet montieren und am Heckrotor verschrauben (Loctite). _________________________________________________________________________________ GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Keine Haftung für Druckfehler. Technische Änderungen vorbehalten! 09/2012...
- Seite 16 Montieren Sie noch die beiden Haltebolzen No.1035 für die Kabinenhaube lt. Explosionszeichnung. Die Kabinenhaube wird an den gekennzeichneten Stellen mit einem 5,5 mm Bohrer vorsichtig aufgebohrt und die 2 Gummihalterungen eingebaut. _________________________________________________________________________________ GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Keine Haftung für Druckfehler. Technische Änderungen vorbehalten! 09/2012...
- Seite 17 Vorschlag: Teilen Sie mit einem scharfen Messer den Deko-Bogen, und beginnen Sie beim Aufkleben mit der oberen Hälfte. Man tut sich leichter bei der großen Fläche, wenn man die Folie getrennt aufträgt. ________________________________________________________________________________ GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY 09/2012 Keine Haftung für Druckfehler. Technische Änderungen vorbehalten!
- Seite 18 Fertiger PULSE 500 mit Haube und Deko-Folie. N O T I Z E N : ……………………………………………………………………………………………………………………………………………………… ……………………………………………………………………………………………………………………………………………………… ……………………………………………………………………………………………………………………………………………………… ……………………………………………………………………………………………………………………………………………………… ……………………………………………………………………………………………………………………………………………………… ……………………………………………………………………………………………………………………………………………………… ……………………………………………………………………………………………………………………………………………………… ……………………………………………………………………………………………………………………………………………………… ……………………………………………………………………………………………………………………………………………………… ……………………………………………………………………………………………………………………………………………………… ……………………………………………………………………………………………………………………………………………………… ……………………………………………………………………………………………………………………………………………………… _________________________________________________________________________________ GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Keine Haftung für Druckfehler. Technische Änderungen vorbehalten!
-
Seite 19: Bebilderung Des Möglichen Anlageneinbau
Bilder zur Illustration des Anlagen- und Elektronikeinbaus Gesamtüberblick der verbauten Komponenten Flankenspielspiel prüfen, indem Sie einen Papierstreifen gut durchdrehen können. _________________________________________________________________________________ GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Keine Haftung für Druckfehler. Technische Änderungen vorbehalten! 09/2012... - Seite 20 Empfängereinbau mit doppelseitigem Klebeband und Antennenverlegung, Heckservoeinbau. ,_________________________________________________________________________________ GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Keine Haftung für Druckfehler. Technische Änderungen vorbehalten! 09/2012...
-
Seite 21: Stückliste Und Ersatzteile
Stückliste und Ersatzteile- Übersicht Bezeichnung Anzahl 1000 Seitenplatte Cfk 1001 Motorplatte 1002 Stützlagerplatte 1003 Freilaufhülse 1004 Freilauf komplett 1007 Lager 12x18x4 1008 Kegelrad 15Z 1010 Heckabtriebswelle 1012 Stirnzahnrad 40Z 1013 Motorritzel 15 Zähne 1014 Nabe für Stützlager 1015 Sicherungsring 1019 Distanzbuchse 2,5x5,8x5 1020 Tellerradnabe 1021 Tellerrad 74Z 1022 KS-Schraube M3x8... - Seite 22 2000 Kufenrohr 6 mm 2001 VA-Schelle für Kufenrohr 2003 Stopmutter M 2 2004 Alu Winkelplatte Landegestell 2005 Seitenplatte Unterkasten 2006 Bolzen 5,8x54 2007 Bolzen mit Nut 5,8x54 2009 ISK Schraube M2,5x12 2011 Akkuauflage 3000 CfK Heckrohr 3001 VA-Rohr Starrantrieb 3002 Lagerhülse Mittenlagerung 3003 Kugellager 5x13x4 3004 Klauenkupplung komplett 3005 Stiftschraube M3x4 schneid...
- Seite 23 5007 Blatthalter 5008 Lagertrennscheiben messing 0,7 5009 ISK Schraube M3x12 10.9 5010 Unterlegscheibe 3x10x1 5011 Blattlagerwelle ø6 5012 Blatthalteschraube M3x24 12.9 SS 5014 Kunststoffbuchse 6x10x22 5016 Distanzscheibe 3x6x1,4 messing 5017 Distanzbuchse 3x4,8x12 messing 5018 Winkelhebel 5019 ISK Schraube M3x22 5020 Bundkugellager 3x6x2 5022 Gestänge Blatthaltearm 5050 Taumelscheibe 5051 Kugelkopf 8 mm...
