2.1 Модуль CIM 1XX LON
1 2 3

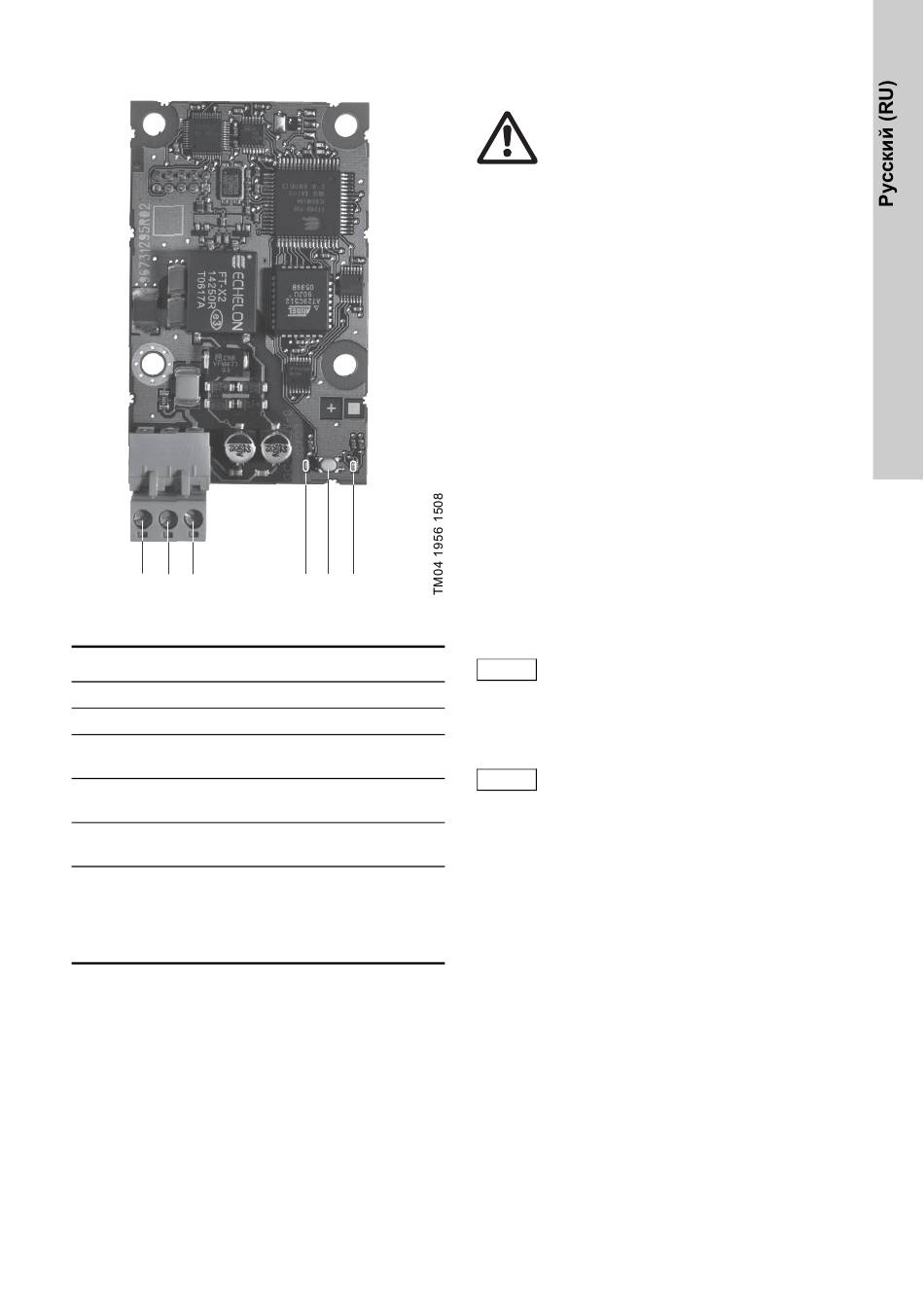

Рис. 1 Модуль CIM 1XX LON
Поз. Обозначение
1 A
2 B
3 Экран
4

LED1

5 Штифт
6 LED2
4 5 6
Описание
LON - клемма A
LON - клемма В
LON - клемма для экрана
кабеля
Жёлтый световой
индикатор обслуживания
Кнопка - штифт
обслуживания
Красный/зелёный
световой индикатор для
внутренней связи между
CIM 1XX и изделием
Grundfos
3. Монтаж
Внимание
CIM 1XX должен подключаться только к
цепям безопасного сверхнизкого
напряжения SELV или SELV-E.
3.1 Подключение к сети
Grundfos рекомендует использовать кабель
в соответствии со стандартами Echelon.
Примеры рекомендованных типов кабеля
• Belden 85102
• Belden 8471
• Level IV, 22 AWG
• JY(St) Y 2 x 2 x 0,8
• TIA Category 5.
Сеть LON должна иметь оконечную нагрузку.
Оконечная нагрузка зависит от выбранной
топологии сети.
Подключение кабеля
Порядок выполнения:
См. рис. 2.
1. Подсоедините провода к клемме А (поз. 1).
2. Подсоедините провода к клемме В (поз. 2).
3. Подсоедините скрученные концы экрана к
клемме "Экран" (поз. 3).
Экран должен быть подсоединён только
к клемме экрана модуля CIM 1XX LON.
Смотрите рис. 2, поз. 3.
Указание
Запрещается подсоединять экран
кабеля к земле через зажим
заземления. Смотрите рис. 2, поз. 4.
Часть экрана кабеля без оболочки
должна быть как можно короче, чтобы
Указание
снизить внутренний импеданс при
высоких частотах.
