Dansk (DK) Monterings- og driftsinstruktion
INDHOLDSFORTEGNELSE
1.
2.
3.
4.
5.
6.
7.
8.
Advarsel
Læs denne monterings- og driftsinstruktion
før installation. Følg lokale forskrifter og
gængs praksis ved installation og drift.
1. Symboler brugt i dette dokument
Advarsel
Hvis disse sikkerhedsanvisninger ikke
overholdes, kan det medføre personskade!
Hvis disse sikkerhedsanvisninger ikke
Forsigtig
overholdes, kan det medføre funktionsfejl
eller skade på materiellet!
Råd og anvisninger som letter arbejdet og
Bemærk
sikrer pålidelig drift.
2. Anvendelse
CIM 1XX LON-modulet (CIM = Communication Inter-
face Module) giver mulighed for dataoverførsel mel-
lem et LON-netværk og et Grundfos-produkt.
CIM 1XX er monteret i det produkt der skal kommu-
nikeres med eller i en CIU 1XX-enhed (CIU =
Communication Interface Unit).
Eftermontering af CIM 1XX er beskrevet i monte-
rings- og driftsinstruktionen for Grundfos-produktet.
Yderligere information
For yderligere information om opsætning og funktio-
nalitet af CIM 1XX, se den specifikke funktionsprofil
på den medleverede cd-rom.
2.1 CIM 1XX LON-modulet
Side
13
13
13
14
14
14
14
15
16
16
16
16
1 2 3

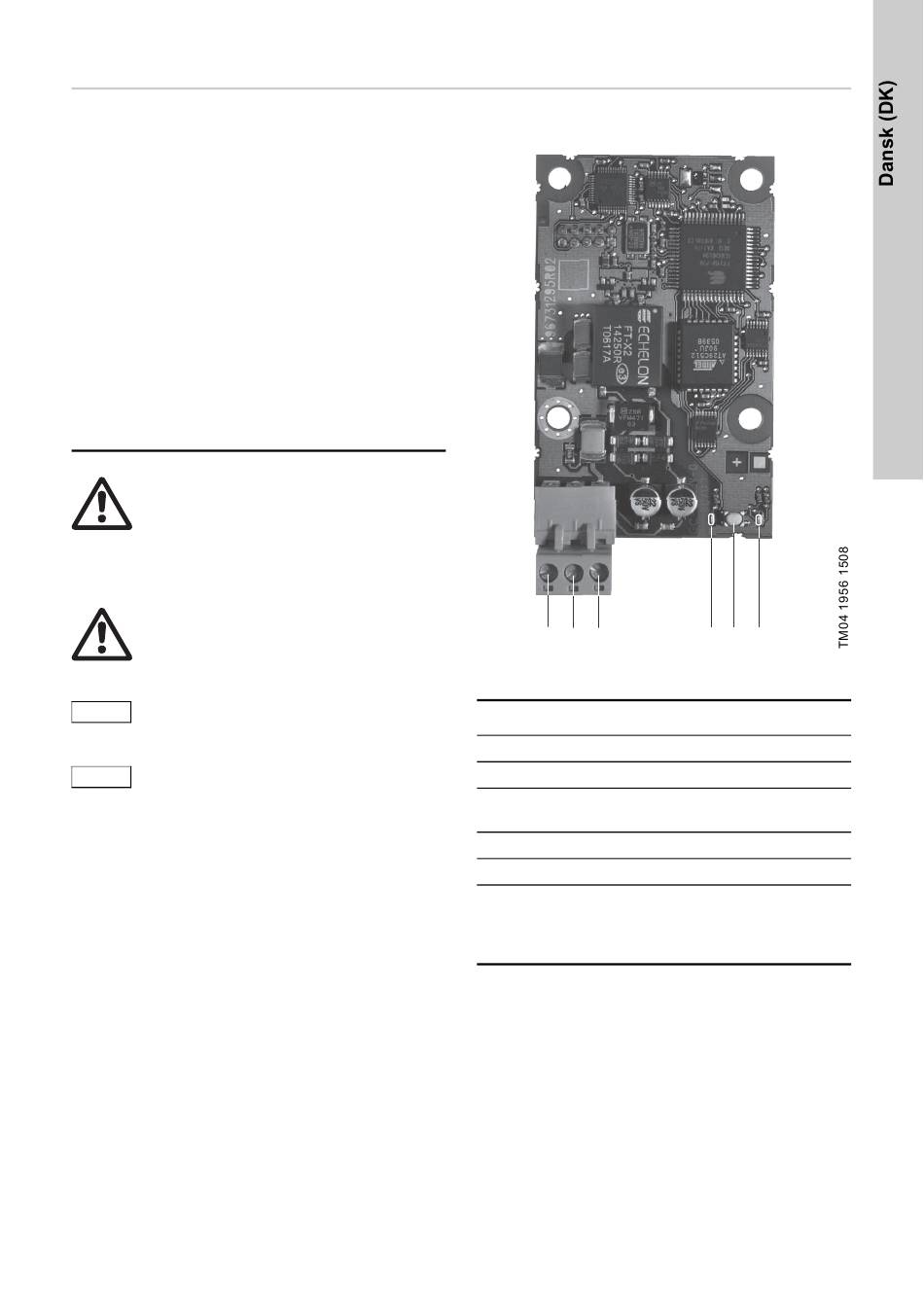

Fig. 1
CIM 1XX LON-modul
Pos.
Betegnelse
1
A
2
B
3
Skærm
4
LED1
5
Pin
6
4
5
6
Beskrivelse
LON-klemme A
LON-klemme B
LON-klemme til kabel-
skærm
Gul Service-LED
Service-pin (trykknap)
Rød/grøn statuslysdiode
for intern kommunikation
mellem CIM 1XX og
Grundfos-produktet
13
