3. Instalação
Aviso
O CIM 1XX deve apenas ser ligado a cir-
cuitos SELV ou SELV-E.
3.1 Ligação da LON
A Grundfos recomenda a utilização de um cabo em
conformidade com os padrões Echelon.
Exemplos de tipos de cabo recomendados
• Belden 85102
• Belden 8471
• Level IV, 22 AWG
• JY(St) Y 2 x 2 x 0,8
• TIA Category 5.
Uma rede LON tem de estar equipada com termi-
nais. Os terminais dependem da topologia da rede
escolhida.
Ligação do cabo
Procedimento:
Consulte a fig. 2.
1. Ligue os condutores ao terminal A (pos. 1).
2. Ligue os condutores ao terminal B (pos. 2).
3. Ligue as extremidades entrelaçadas da
blindagem ao terminal "Blindagem" (pos. 3).
A blindagem só pode ser ligada ao termi-
nal da blindagem do módulo CIM 1XX
LON. Consulte a fig. 2, pos. 3.
Nota
A blindagem do cabo nunca pode ser
ligada à terra através de uma braçadeira
de ligação à terra.
Consulte a fig. 2, pos. 4.
A parte descarnada da blindagem do cabo
tem de ser o mais curta possível, de forma
Nota
a reduzir a impedância a
frequências elevadas.
36
3
2
1
4

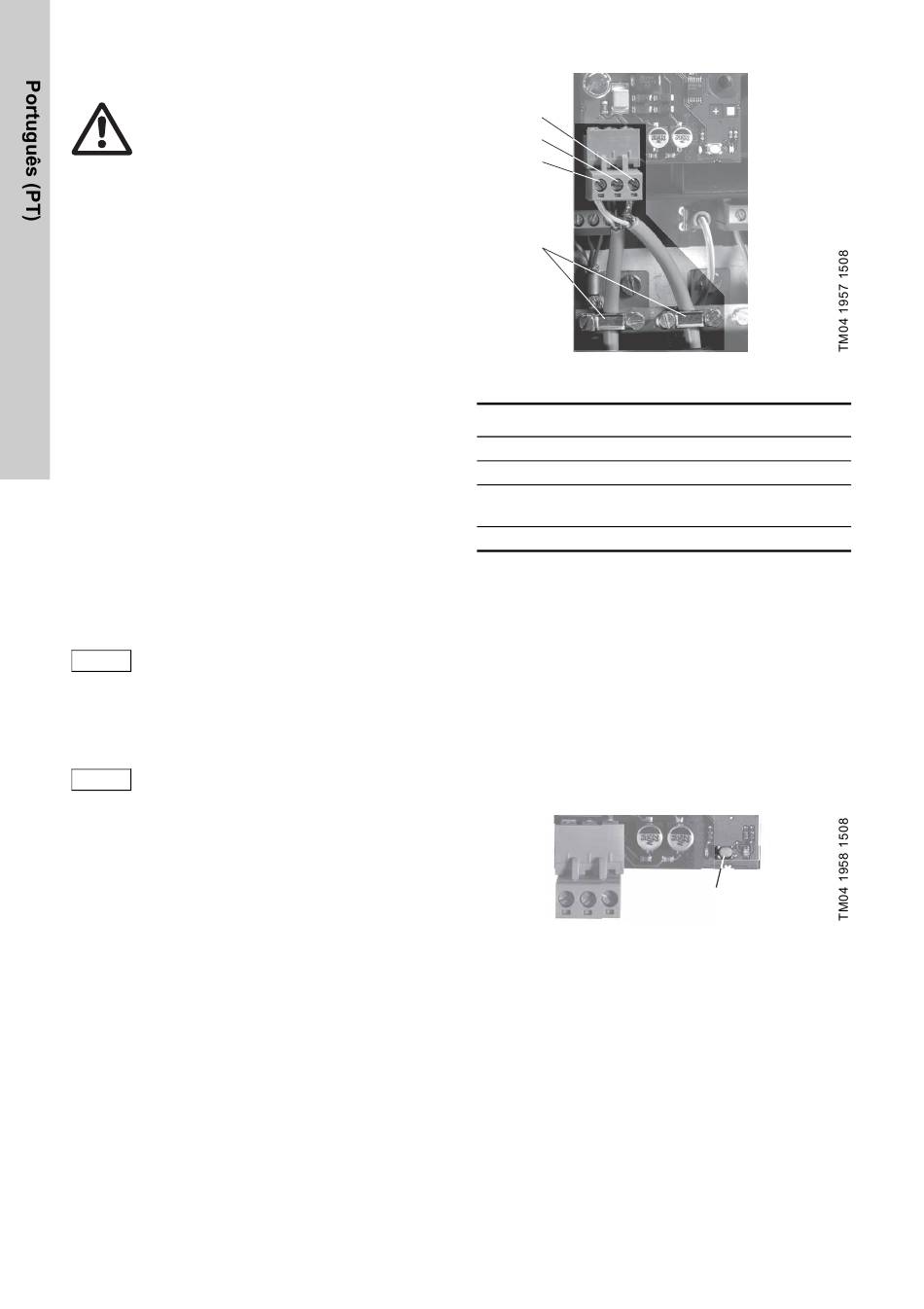

Fig. 2 Ligação da LON
Pos. Descrição
1 Terminal A da LON
2 Terminal B da LON
Terminal da LON para a blindagem do
3
cabo
4 Braçadeira de ligação à terra

3.2 Registo numa rede LON

Os produtos Grundfos com um módulo CIM 1XX
LON são registados por uma rede LON de uma das
seguintes formas:
• Pino de serviço
• Etiqueta do código de barras.
Pino de serviço
Quando o botão de pressão do pino de serviço do
módulo é activado, o módulo envia um código ID
único de 48 bit (Neuron ID), que é registado na rede
LON.
Fig. 3 Pino de serviço
Etiqueta do código de barras
O Neuron ID, no módulo ou na etiqueta do código de
barras incluída, é digitalizado e registado na rede
LON. O código de barras do Neuron ID encontra-se
no formato Código 128. A etiqueta do código de
barras adicional pode ser anexada ao plano de ins-
talação do edifício.
